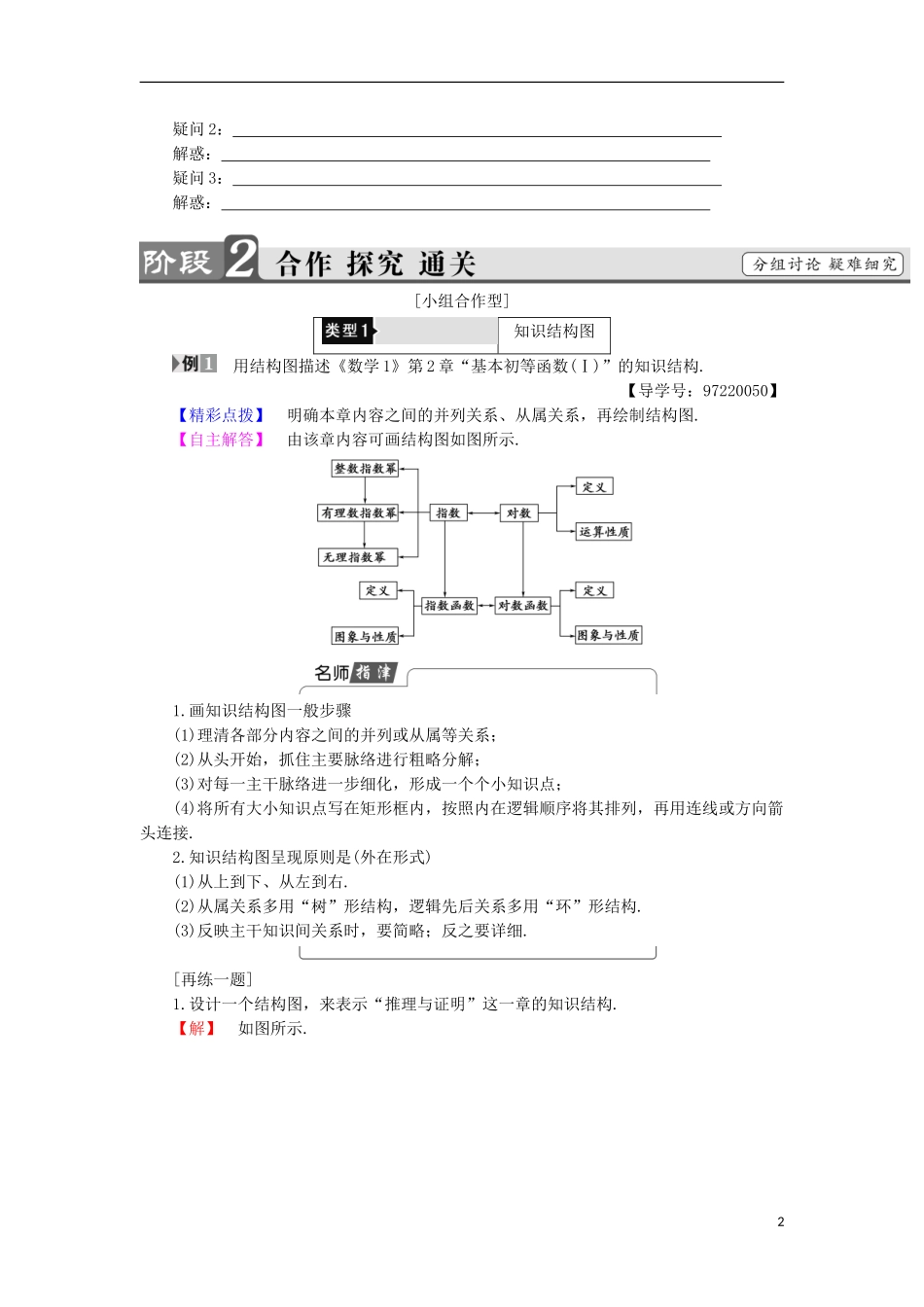

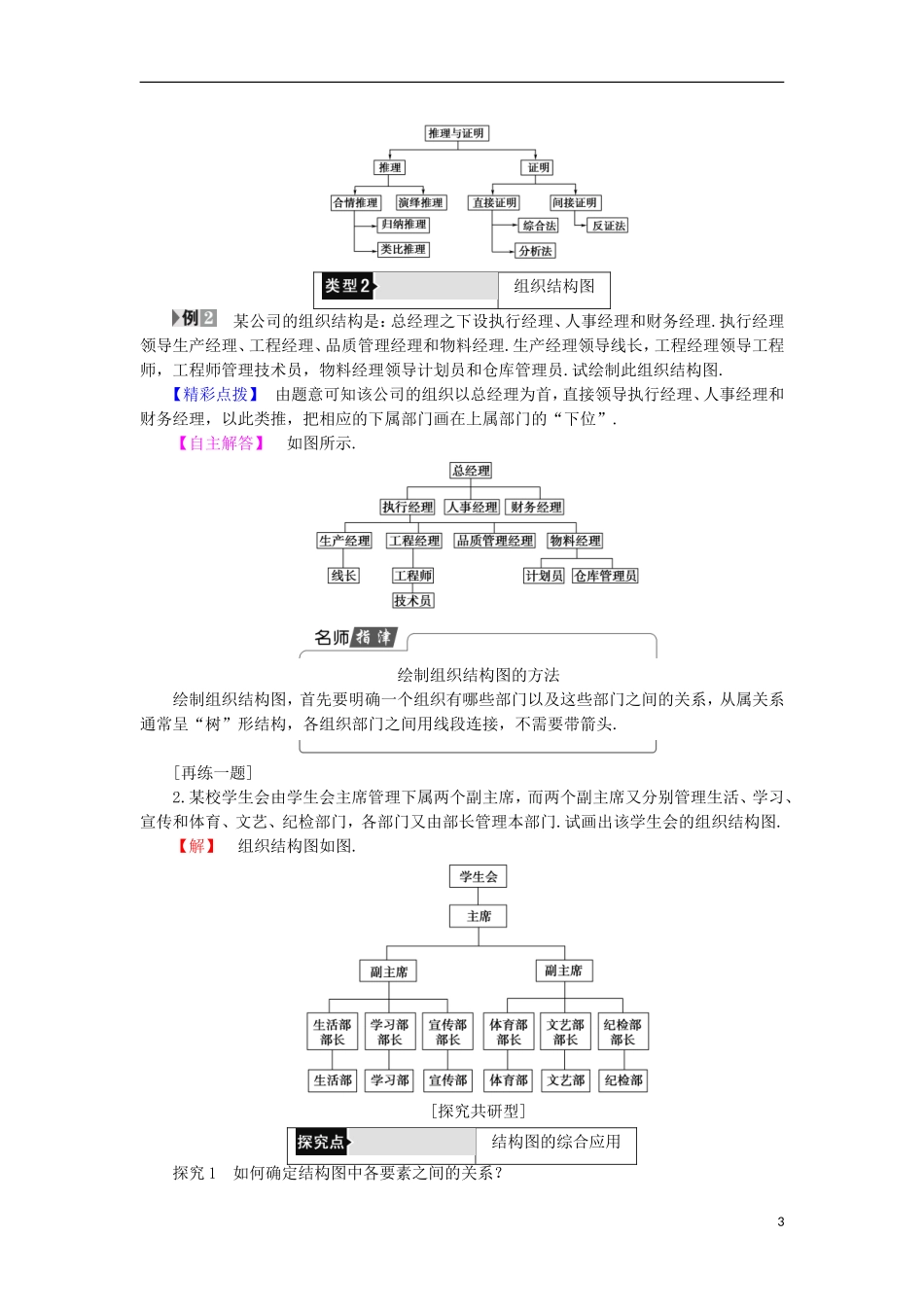

4.2 结构图1.了解结构图的概念.2.能够画出结构图.3.能够读懂现实问题中的结构图.难点[基础·初探]教材整理 结构图阅读教材 P95“例 1”以上部分完成下列问题1.结构图的概念：表示一个系统中各部分之间的组成结构的框图叫做结构图.2.结构图的分类：结构图常常分为环状图和树状图.1.判断正误(1)在结构图中，上下的元素之间通常是从属关系或逻辑先后关系.( )(2)在结构图中，同一元素的下级元素之间一般是并列关系.( )(3)在结构图中，当元素间是从属关系时，一般用线段连结.( )(4)在结构图中，当元素之间是逻辑的先后关系时，一般用方向箭头连结.( )【答案】 (1)√ (2)√ (3)√ (4)√2.如图 421 所示的结构图中反映了______.(填序号)【导学号：97220049】图 421① 知识结构图中的从属关系；② 组织结构图；③ 知识结构图中的逻辑先后关系；④ 其他结构图.【答案】 ②[质疑·手记]预习完成后，请将你的疑问记录，并与“小伙伴们”探讨交流：疑问 1： 解惑： 1疑问 2： 解惑： 疑问 3： 解惑： [小组合作型]知识结构图 用结构图描述《数学 1》第 2 章“基本初等函数(Ⅰ)”的知识结构. 【导学号：97220050】【精彩点拨】 明确本章内容之间的并列关系、从属关系，再绘制结构图.【自主解答】 由该章内容可画结构图如图所示.1.画知识结构图一般步骤(1)理清各部分内容之间的并列或从属等关系；(2)从头开始，抓住主要脉络进行粗略分解；(3)对每一主干脉络进一步细化，形成一个个小知识点；(4)将所有大小知识点写在矩形框内，按照内在逻辑顺序将其排列，再用连线或方向箭头连接.2.知识结构图呈现原则是(外在形式)(1)从上到下、从左到右.(2)从属关系多用“树”形结构，逻辑先后关系多用“环”形结构.(3)反映主干知识间关系时，要简略；反之要详细.[再练一题]1.设计一个结构图，来表示“推理与证明”这一章的知识结构.【解】 如图所示.2组织结构图 某公司的组织结构是：总经理之下设执行经理、人事经理和财务经理.执行经理领导生产经理、工程经理、品质管理经理和物料经理.生产经理领导线长，工程经理领导工程师，工程师管理技术员，物料经理领导计划员和仓库管理员.试绘制此组织结构图.【精彩点拨】 由题意可知该公司的组织以总经理为首，直接领导执行经理、人事经理和财务经理，以此类推，把相应的下属部门画在上属部门的“下位”.【自主解答】 如图所示.绘制组织结构图的方法绘制组织结构图，首先要明确一个组织有...
