某栈桥工艺管线施工方案

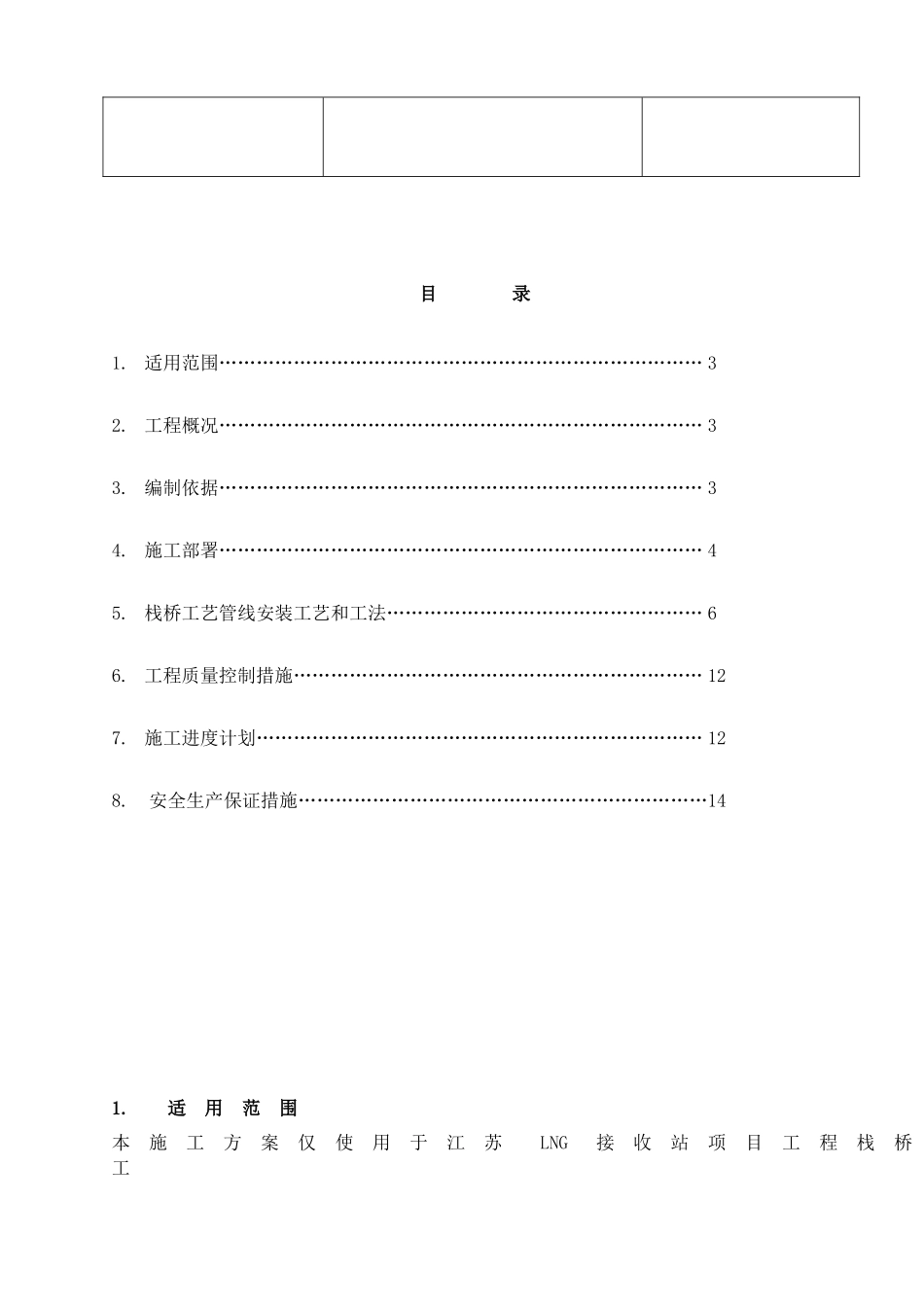

目 录1. 适用范围…………………………………………………………………… 32. 工程概况…………………………………………………………………… 33. 编制依据…………………………………………………………………… 34. 施工部署…………………………………………………………………… 45. 栈桥工艺管线安装工艺和工法…………………………………………… 66. 工程质量控制措施………………………………………………………… 127. 施工进度计划……………………………………………………………… 128. 安全生产保证措施…………………………………………………………141.适用范围本施工方案仅使用于江苏LNG接收站项目工程栈桥工艺管线施工2.编制依据与执行标准2.1江苏LNG接收站项目工程提供的设计图纸等技术资料。2.2 现场设备、工业管道焊接工程施工及验收法律规范2.3 工业金属管道工程施工及验收法律规范2.4 石油天然气管道安全规程2.5 石油化工管道布置设计通则2.6本项目工程现场踏勘及现场的条件和施工场地水、电供应情况。2.7相应的施工法律规范和国家标准。2.8我公司以往类似工程施工经验。3.工程概况3.1 施工内容：栈桥液化天然气、天然气、氮气、工厂空气等工艺管线的安装。工作内容如下表：序号类别数量备注140LNG2329.6M二区210LNG2419.6M二区320NG2408M二区44N2100.6M二区53PW2025.4M二区62PA2108.2M二区3.2工程难点：3.2.1自然环境恶劣：根据栈桥区自然环境条件及施工作业特点，影响其工艺管线施工的不利自然条件因素包括不利天气因素和不利地形因素。 不利天气因素有大风、大雨、雾；不利地形因素有施工作业为海上高空作业，安装难度高管线运输不便。3.2.2 工期紧，任务重，从材料进场到安装完成的时间相当短。3.2.3质量要求：合格3.2.4 工期要求：5 个月4 、施工部署4.1 施工布置及临时设施4.1.1 布置依据4.1.1.1 《机械工业职业安全卫生设计法律规范》（JBJ18 －2000）4.1.1.2 施工现场条件及周围环境，项目施工范围及现场情况4.1.1.3 本工程施工总体进度要求4.1.1.4 我公司的施工能力及现场机械、人员配置状况4.1.2 场地布置4.1.2.1 栈桥补偿墩作为管线预制、材料堆放、设备机具临时放置区。4.1.2.3 材料堆放以满足该部位管线预制，减少二次倒运。4.1.2.4 现场临时设施的布置满足工程施工要求并有利于正常组织施工。4.1.2.5 在正在施工的区域设置2-3 块安全警示标志。4.1.3 电力配置 沿工...
