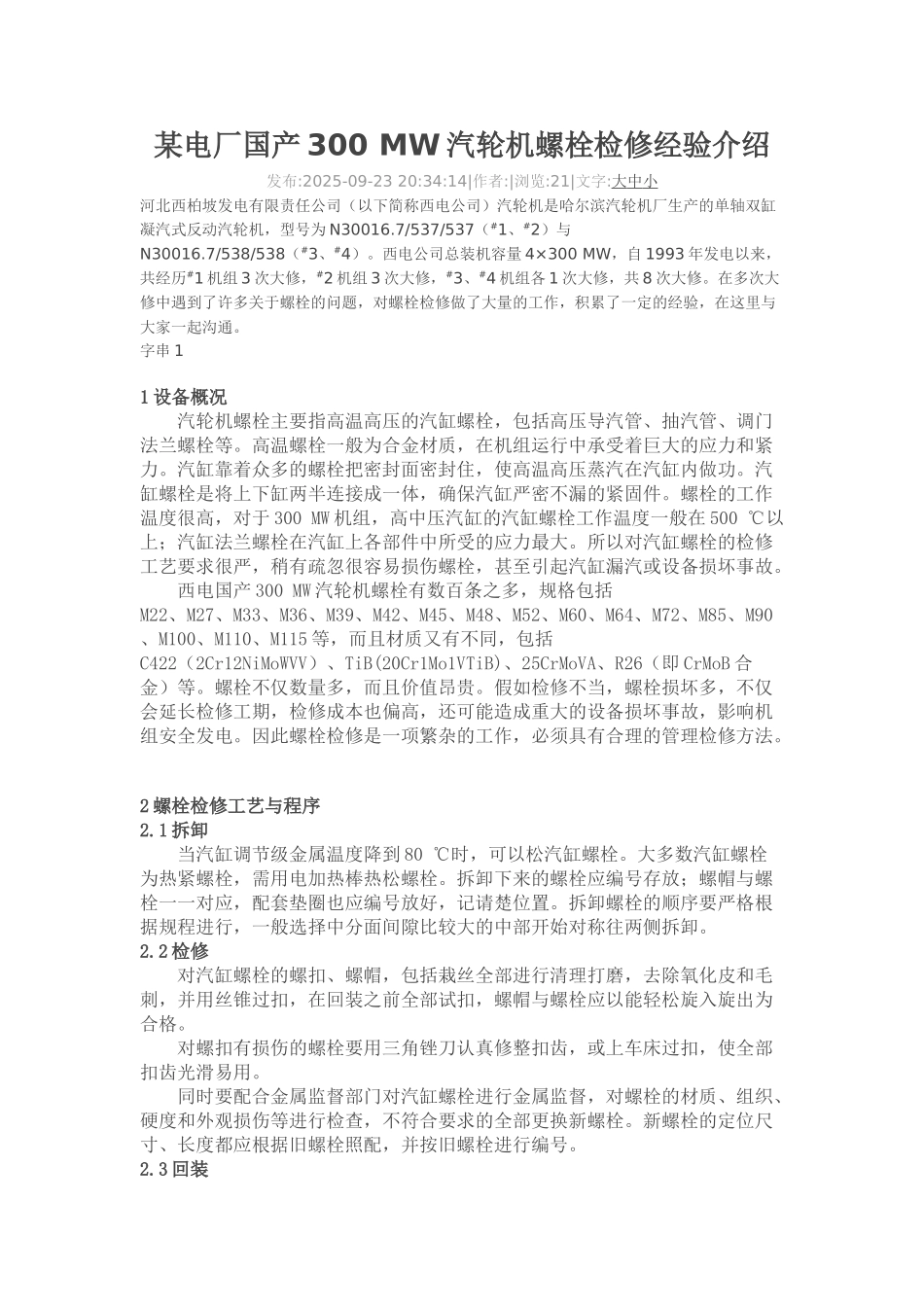

某电厂国产 300 MW 汽轮机螺栓检修经验介绍发布:2025-09-23 20:34:14|作者:|浏览:21|文字:大 中 小 河北西柏坡发电有限责任公司（以下简称西电公司）汽轮机是哈尔滨汽轮机厂生产的单轴双缸凝汽式反动汽轮机，型号为 N30016.7/537/537（#1、#2）与N30016.7/538/538（#3、#4）。西电公司总装机容量 4×300 MW，自 1993 年发电以来，共经历#1 机组 3 次大修，#2 机组 3 次大修，#3、#4 机组各 1 次大修，共 8 次大修。在多次大修中遇到了许多关于螺栓的问题，对螺栓检修做了大量的工作，积累了一定的经验，在这里与大家一起沟通。 字串 11 设备概况 汽轮机螺栓主要指高温高压的汽缸螺栓，包括高压导汽管、抽汽管、调门法兰螺栓等。高温螺栓一般为合金材质，在机组运行中承受着巨大的应力和紧力。汽缸靠着众多的螺栓把密封面密封住，使高温高压蒸汽在汽缸内做功。汽缸螺栓是将上下缸两半连接成一体，确保汽缸严密不漏的紧固件。螺栓的工作温度很高，对于 300 MW 机组，高中压汽缸的汽缸螺栓工作温度一般在 500 ℃以上；汽缸法兰螺栓在汽缸上各部件中所受的应力最大。所以对汽缸螺栓的检修工艺要求很严，稍有疏忽很容易损伤螺栓，甚至引起汽缸漏汽或设备损坏事故。 西电国产 300 MW 汽轮机螺栓有数百条之多，规格包括M22、M27、M33、M36、M39、M42、M45、M48、M52、M60、M64、M72、M85、M90、M100、M110、M115 等，而且材质又有不同，包括C422（2Cr12NiMoWVV）、TiB(20Cr1Mo1VTiB)、25CrMoVA、R26（即 CrMoB 合金）等。螺栓不仅数量多，而且价值昂贵。假如检修不当，螺栓损坏多，不仅会延长检修工期，检修成本也偏高，还可能造成重大的设备损坏事故，影响机组安全发电。因此螺栓检修是一项繁杂的工作，必须具有合理的管理检修方法。 字串 4 2 螺栓检修工艺与程序2.1 拆卸 当汽缸调节级金属温度降到 80 ℃时，可以松汽缸螺栓。大多数汽缸螺栓为热紧螺栓，需用电加热棒热松螺栓。拆卸下来的螺栓应编号存放；螺帽与螺栓一一对应，配套垫圈也应编号放好，记请楚位置。拆卸螺栓的顺序要严格根据规程进行，一般选择中分面间隙比较大的中部开始对称往两侧拆卸。2.2 检修 对汽缸螺栓的螺扣、螺帽，包括栽丝全部进行清理打磨，去除氧化皮和毛刺，并用丝锥过扣，在回装之前全部试扣，螺帽与螺栓应以能轻松旋入旋出为合格。 对螺扣有损伤的螺栓要用三角锉刀认真修整扣齿，或上车床过扣，使全部扣齿光滑易用。 ...
