某钢厂530m3高炉吊装施工方案

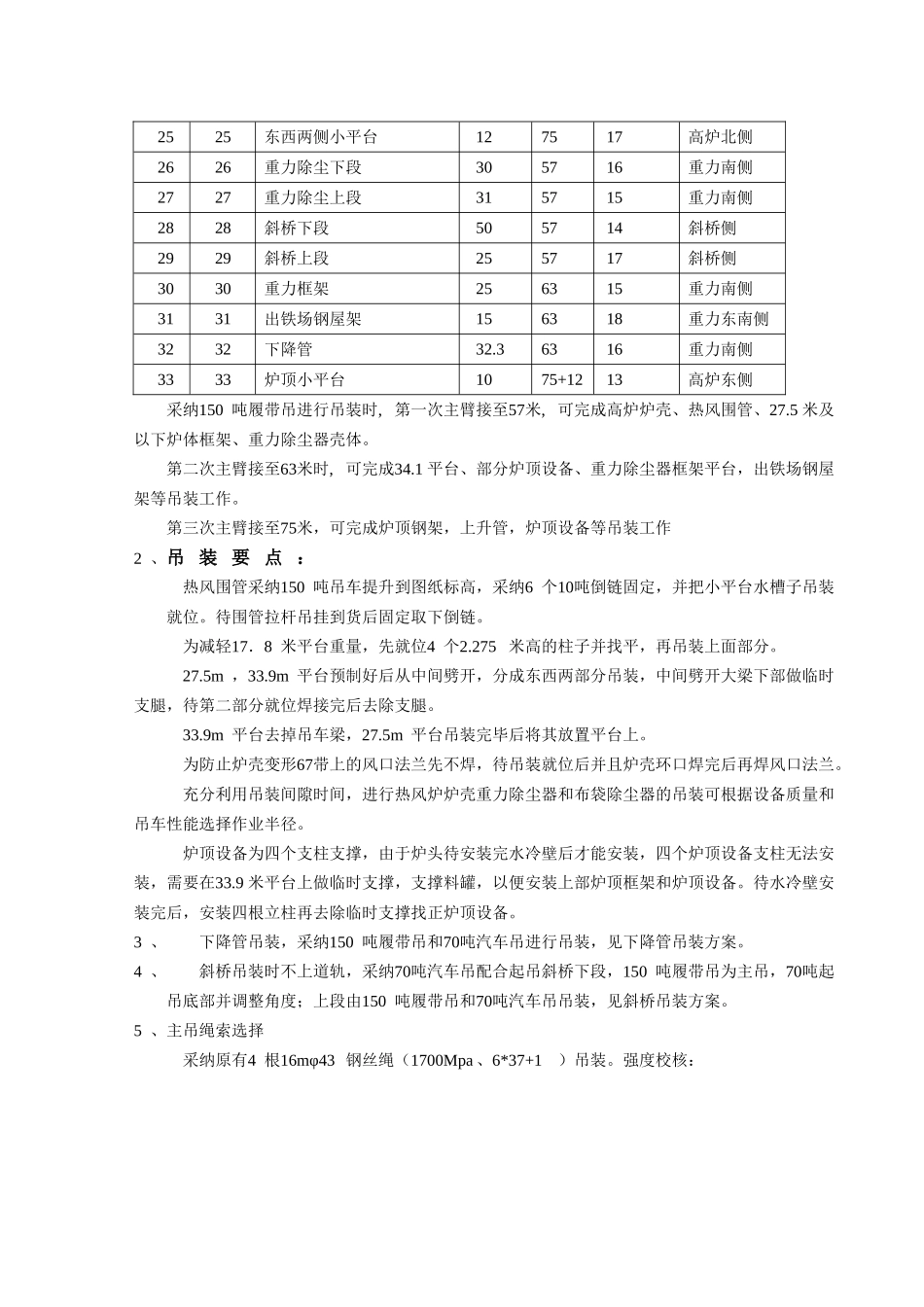

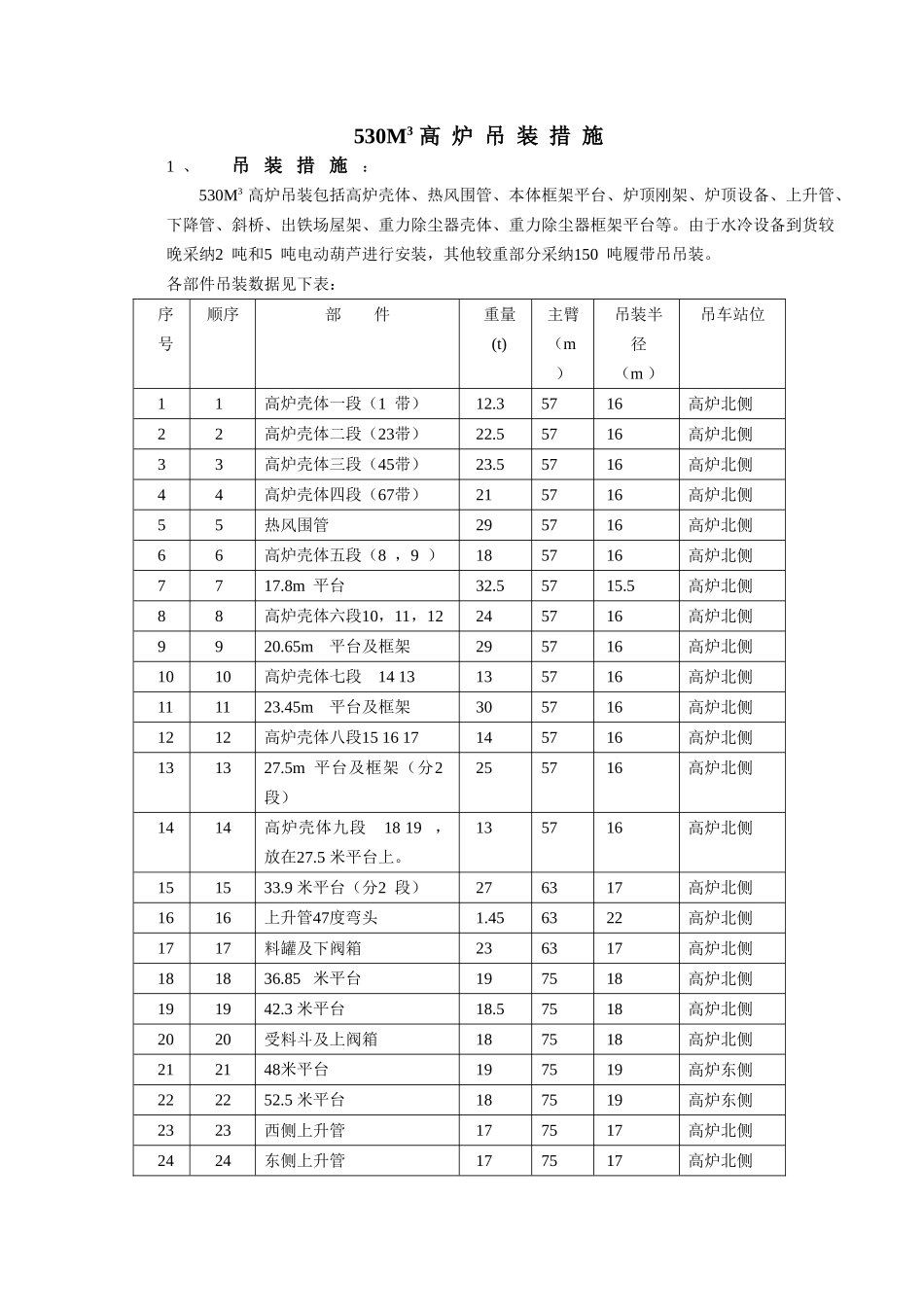

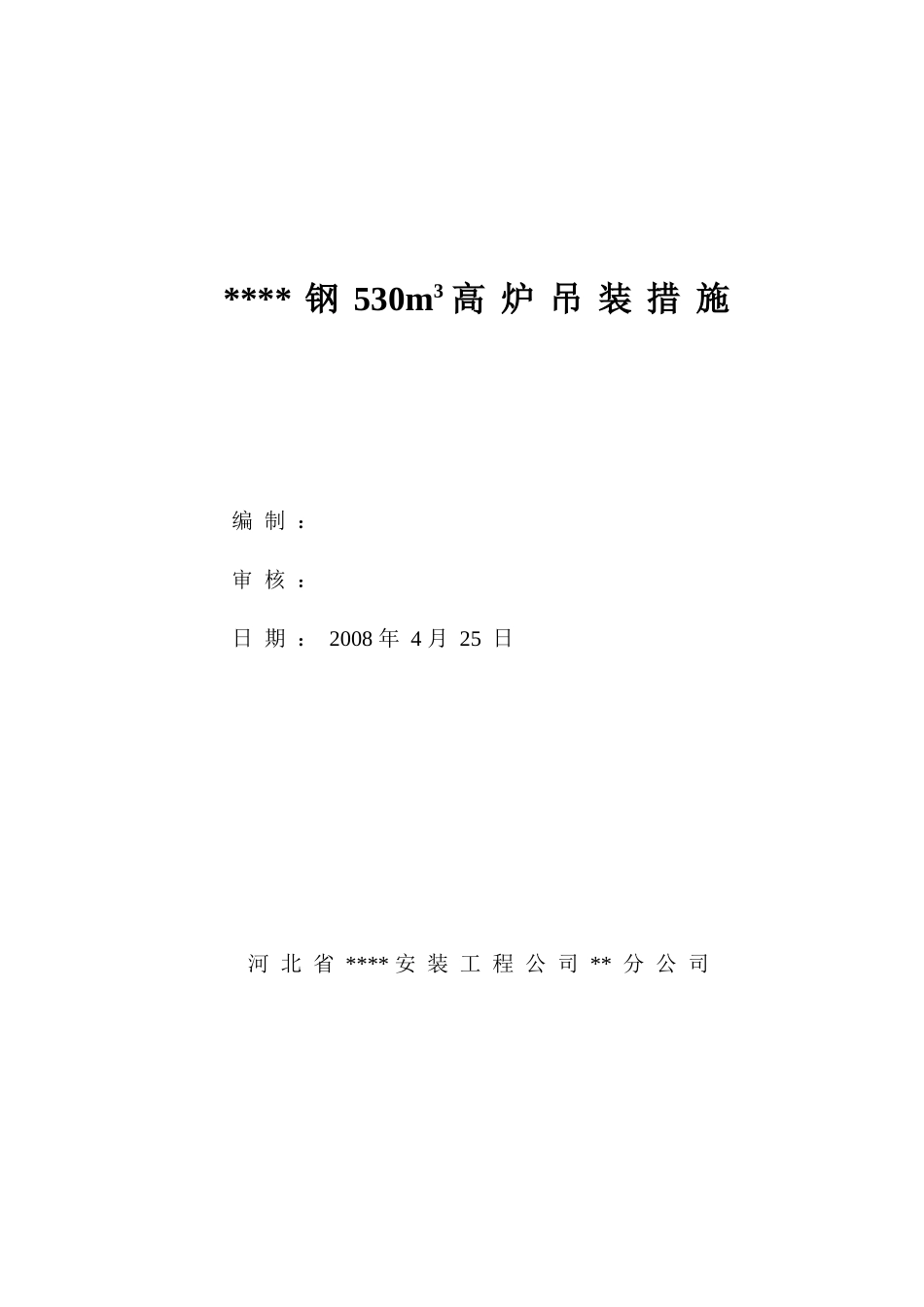

**** 钢 530m3 高 炉 吊 装 措 施 编 制 ： 审 核 ： 日 期 ： 2008 年 4 月 25 日河 北 省 **** 安 装 工 程 公 司 ** 分 公 司530M3 高 炉 吊 装 措 施1 、吊 装 措 施：530M3 高炉吊装包括高炉壳体、热风围管、本体框架平台、炉顶刚架、炉顶设备、上升管、下降管、斜桥、出铁场屋架、重力除尘器壳体、重力除尘器框架平台等。由于水冷设备到货较晚采纳2 吨和5 吨电动葫芦进行安装，其他较重部分采纳150 吨履带吊吊装。各部件吊装数据见下表：序号顺序部 件重量(t)主臂（m）吊装半径（m ）吊车站位11高炉壳体一段（1 带）12.35716高炉北侧22高炉壳体二段（23带）22.55716高炉北侧33高炉壳体三段（45带）23.55716高炉北侧44高炉壳体四段（67带）215716高炉北侧55热风围管295716高炉北侧66高炉壳体五段（8 ，9 ）185716高炉北侧7717.8m 平台32.55715.5高炉北侧88高炉壳体六段10，11，12245716高炉北侧9920.65m平台及框架295716高炉北侧1010高炉壳体七段 14 13135716高炉北侧111123.45m平台及框架305716高炉北侧1212高炉壳体八段15 16 17145716高炉北侧131327.5m 平台及框架（分2段）255716高炉北侧1414高炉壳体九段 18 19，放在27.5 米平台上。135716高炉北侧151533.9 米平台（分2 段）276317高炉北侧1616上升管47度弯头1.456322高炉北侧1717料罐及下阀箱236317高炉北侧181836.85 米平台197518高炉北侧191942.3 米平台18.57518高炉北侧2020受料斗及上阀箱187518高炉北侧212148米平台197519高炉东侧222252.5 米平台187519高炉东侧2323西侧上升管177517高炉北侧2424东侧上升管177517高炉北侧2525东西两侧小平台127517高炉北侧2626重力除尘下段305716重力南侧2727重力除尘上段315715重力南侧2828斜桥下段505714斜桥侧2929斜桥上段255717斜桥侧3030重力框架256315重力南侧3131出铁场钢屋架156318重力东南侧3232下降管32.36316重力南侧3333炉顶小平台1075+1213高炉东侧采纳150 吨履带吊进行吊装时, 第一次主臂接至57米, 可完成高炉炉壳、热风围管、27.5 米及以下炉体框架、重力除尘器壳体。第二次主臂接至63米时, 可完成34.1 平台、部分炉顶设备、重力除尘器框架平台，出铁场钢屋架等吊装工作。第三次主臂接至75米，可完成炉顶钢架，上升管，炉顶设备等吊装工作2 、吊 装 要 点 ：热风围管采纳150 吨吊车提升到图纸标高，采纳6 个10吨倒链固定，并把小平台水槽子吊装...
