柱下条基计算方法和构造措施

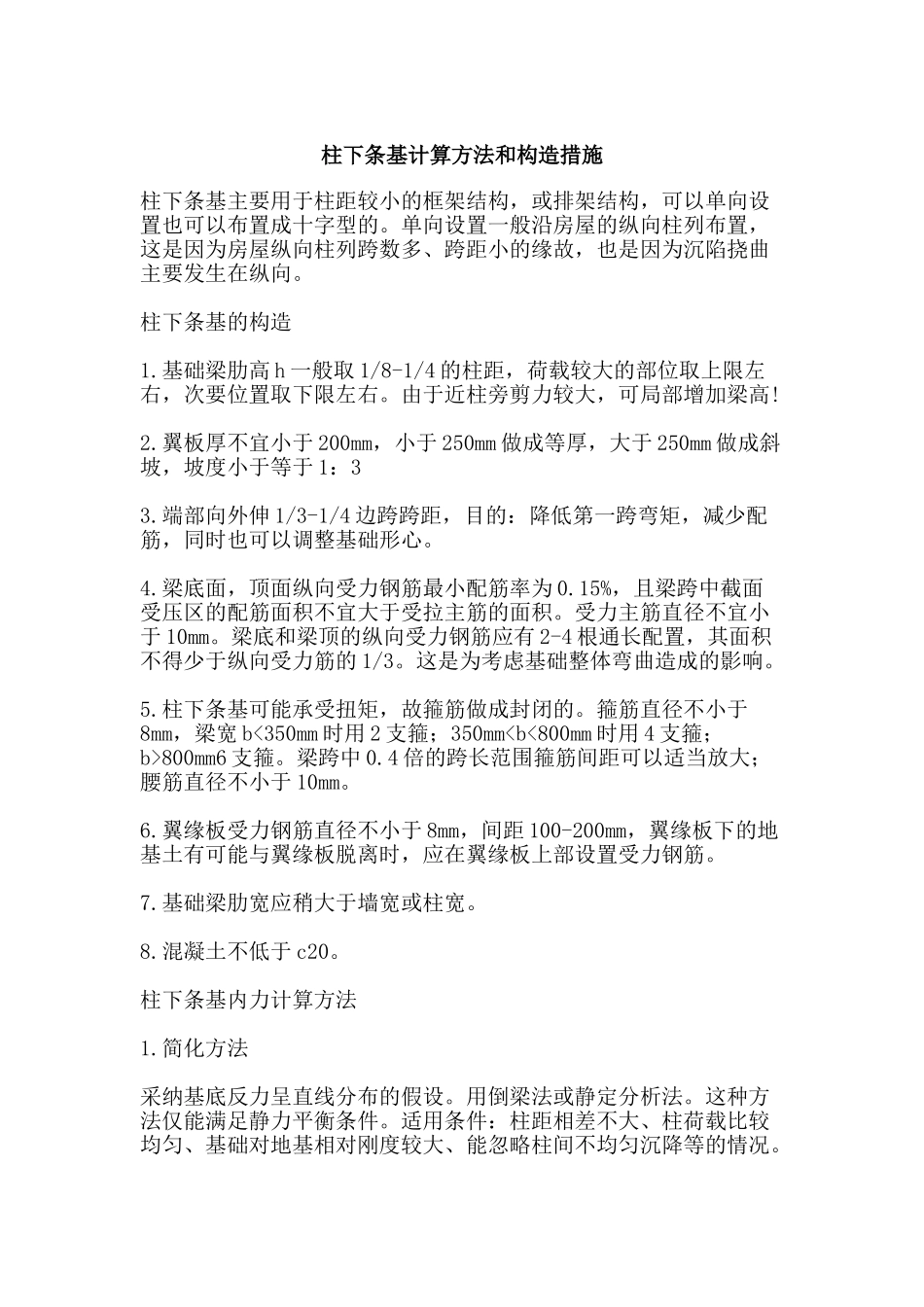

柱下条基计算方法和构造措施柱下条基主要用于柱距较小的框架结构，或排架结构，可以单向设置也可以布置成十字型的。单向设置一般沿房屋的纵向柱列布置，这是因为房屋纵向柱列跨数多、跨距小的缘故，也是因为沉陷挠曲主要发生在纵向。柱下条基的构造1.基础梁肋高 h 一般取 1/8-1/4 的柱距，荷载较大的部位取上限左右，次要位置取下限左右。由于近柱旁剪力较大，可局部增加梁高!2.翼板厚不宜小于 200mm，小于 250mm 做成等厚，大于 250mm 做成斜坡，坡度小于等于 1：33.端部向外伸 1/3-1/4 边跨跨距，目的：降低第一跨弯矩，减少配筋，同时也可以调整基础形心。4.梁底面，顶面纵向受力钢筋最小配筋率为 0.15%，且梁跨中截面受压区的配筋面积不宜大于受拉主筋的面积。受力主筋直径不宜小于 10mm。梁底和梁顶的纵向受力钢筋应有 2-4 根通长配置，其面积不得少于纵向受力筋的 1/3。这是为考虑基础整体弯曲造成的影响。5.柱下条基可能承受扭矩，故箍筋做成封闭的。箍筋直径不小于8mm，梁宽 b<350mm 时用 2 支箍；350mm800mm6 支箍。梁跨中 0.4 倍的跨长范围箍筋间距可以适当放大；腰筋直径不小于 10mm。6.翼缘板受力钢筋直径不小于 8mm，间距 100-200mm，翼缘板下的地基土有可能与翼缘板脱离时，应在翼缘板上部设置受力钢筋。7.基础梁肋宽应稍大于墙宽或柱宽。8.混凝土不低于 c20。柱下条基内力计算方法1.简化方法采纳基底反力呈直线分布的假设。用倒梁法或静定分析法。这种方法仅能满足静力平衡条件。适用条件：柱距相差不大、柱荷载比较均匀、基础对地基相对刚度较大、能忽略柱间不均匀沉降等的情况。2.地基上梁的计算方法能考虑地基和基础件的静力平衡条件和变形协调条件。需选择合适的地基模型，常用的有温克尔地基模型，弹性半空间地基模型，有限压缩层地基模型等。3.考虑上部结构的共同作用法较精确，不利于手算。简化计算方法要求基础刚度达到或接近刚性，推断公式： 倒梁法的步骤：（要求梁截面高度大于 1/6 柱距，以满足反力直线分布的假定）1.按地基承载力和构造要求确定基础底面积 A2.按反力直线分布假定计算基地净反力 p3.确定柱下条基的计算简图：将柱脚视作不动绞支座的倒连续梁，其上作用净线反力分布荷载 pB 和扣除柱轴力以外的其它荷载。4.进行两续梁内力分析5.按求得的内力进行截面设计6.翼缘板的内力和截面设计同扩展基础。注意1.倒连续梁法得到的支座反力和柱的轴力...
