株洲某钢结构厂房施工方案VIP专享

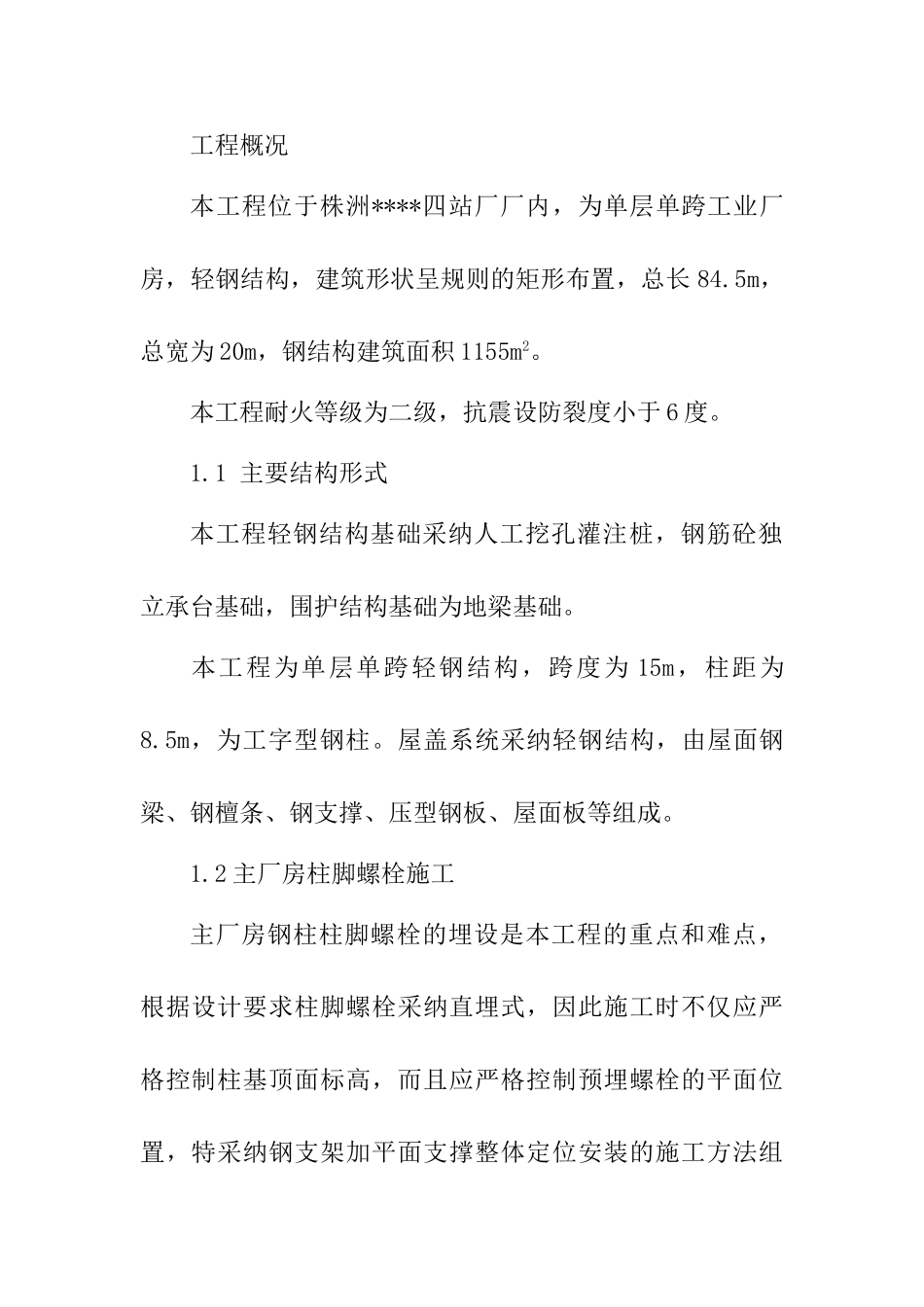

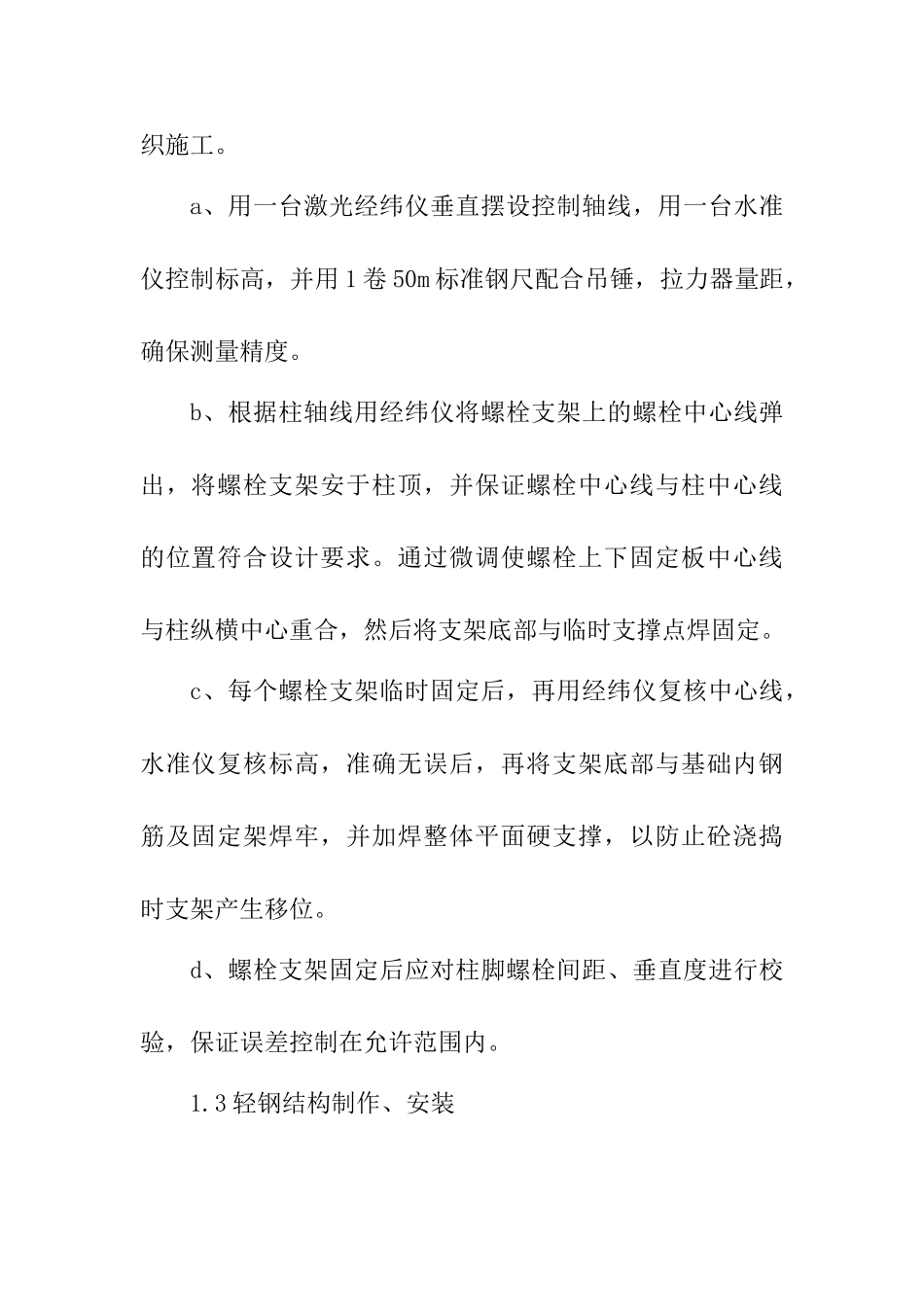

工程概况本工程位于株洲****四站厂厂内，为单层单跨工业厂房，轻钢结构，建筑形状呈规则的矩形布置，总长 84.5m，总宽为 20m，钢结构建筑面积 1155m2。本工程耐火等级为二级，抗震设防裂度小于 6 度。1.1 主要结构形式本工程轻钢结构基础采纳人工挖孔灌注桩，钢筋砼独立承台基础，围护结构基础为地梁基础。本工程为单层单跨轻钢结构，跨度为 15m，柱距为8.5m，为工字型钢柱。屋盖系统采纳轻钢结构，由屋面钢梁、钢檀条、钢支撑、压型钢板、屋面板等组成。1.2 主厂房柱脚螺栓施工主厂房钢柱柱脚螺栓的埋设是本工程的重点和难点，根据设计要求柱脚螺栓采纳直埋式，因此施工时不仅应严格控制柱基顶面标高，而且应严格控制预埋螺栓的平面位置，特采纳钢支架加平面支撑整体定位安装的施工方法组织施工。a、用一台激光经纬仪垂直摆设控制轴线，用一台水准仪控制标高，并用 1 卷 50m 标准钢尺配合吊锤，拉力器量距，确保测量精度。b、根据柱轴线用经纬仪将螺栓支架上的螺栓中心线弹出，将螺栓支架安于柱顶，并保证螺栓中心线与柱中心线的位置符合设计要求。通过微调使螺栓上下固定板中心线与柱纵横中心重合，然后将支架底部与临时支撑点焊固定。c、每个螺栓支架临时固定后，再用经纬仪复核中心线，水准仪复核标高，准确无误后，再将支架底部与基础内钢筋及固定架焊牢，并加焊整体平面硬支撑，以防止砼浇捣时支架产生移位。d、螺栓支架固定后应对柱脚螺栓间距、垂直度进行校验，保证误差控制在允许范围内。1.3 轻钢结构制作、安装 1 结构特点及制作、安装要点：1.1 钢柱、钢屋架、吊车梁均为焊接 H 型钢制作而成，其制作量占了 70%。H 型钢的制作质量，决定了成品构件的质量好坏，本方案将采纳专业 H 型钢生产，以确保焊缝焊接质量。1.2 钢结构焊接后，易产生变形，应在焊接时，实行技术措施控制，并在防腐涂装前进行校正，本方案采纳自动埋弧焊和专用型钢校正机自动校正。1.3 所有钢结构在施工现场采纳螺栓连接或定位，其连接孔位的制作精度，直接决定着安装质量和进度，必须予以严格控制。本方案钢结构件采纳钻床钻孔，檩条采纳工厂冲孔。1.4 钢结构构件的除锈及喷涂质量直接影响着建筑的防腐能力和使用寿命，应予重点保证。本方案采纳后处理抛丸除锈工艺措施。1.5 本项目所有材料应根据工程进度，分批运输，尽量减少现场的材料堆放。2 具体工艺措施和技术指标2.1 控制 H 型钢变形，保证构件精度的措施该工程屋面梁等构件...
