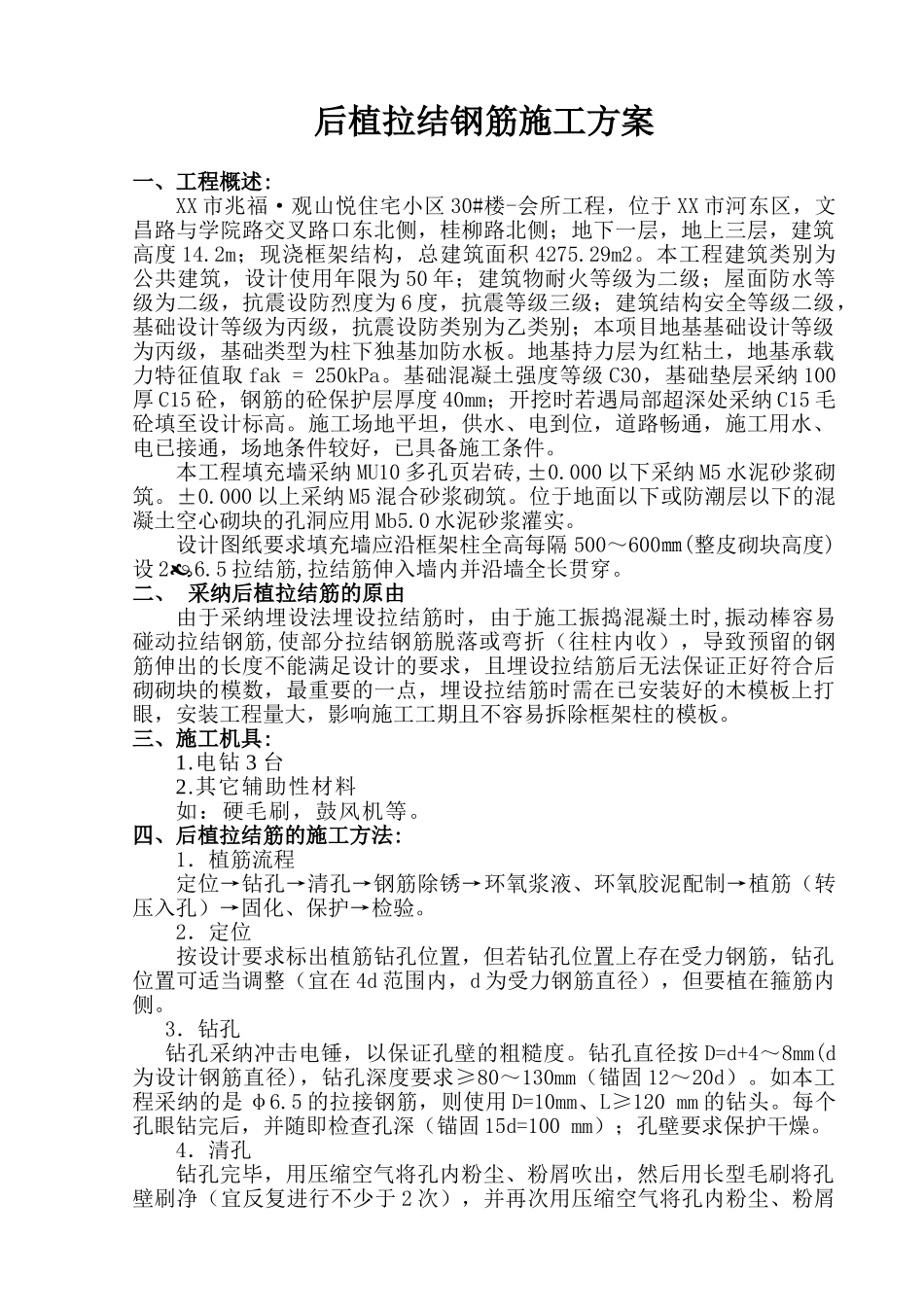

后植拉结钢筋施工方案一、工程概述:XX 市兆福·观山悦住宅小区 30#楼-会所工程，位于 XX 市河东区，文昌路与学院路交叉路口东北侧，桂柳路北侧；地下一层，地上三层，建筑高度 14.2m；现浇框架结构，总建筑面积 4275.29m2。本工程建筑类别为公共建筑，设计使用年限为 50 年；建筑物耐火等级为二级；屋面防水等级为二级，抗震设防烈度为 6 度，抗震等级三级；建筑结构安全等级二级，基础设计等级为丙级，抗震设防类别为乙类别；本项目地基基础设计等级为丙级，基础类型为柱下独基加防水板。地基持力层为红粘土，地基承载力特征值取 fak = 250kPa。基础混凝土强度等级 C30，基础垫层采纳 100厚 C15 砼，钢筋的砼保护层厚度 40mm；开挖时若遇局部超深处采纳 C15 毛砼填至设计标高。施工场地平坦，供水、电到位，道路畅通，施工用水、电已接通，场地条件较好，已具备施工条件。本工程填充墙采纳 MU10 多孔页岩砖,±0.000 以下采纳 M5 水泥砂浆砌筑。±0.000 以上采纳 M5 混合砂浆砌筑。位于地面以下或防潮层以下的混凝土空心砌块的孔洞应用 Mb5.0 水泥砂浆灌实。设计图纸要求填充墙应沿框架柱全高每隔 500～600㎜(整皮砌块高度)设 26.5拉结筋,拉结筋伸入墙内并沿墙全长贯穿。二、 采纳后植拉结筋的原由由于采纳埋设法埋设拉结筋时，由于施工振捣混凝土时,振动棒容易碰动拉结钢筋,使部分拉结钢筋脱落或弯折（往柱内收），导致预留的钢筋伸出的长度不能满足设计的要求，且埋设拉结筋后无法保证正好符合后砌砌块的模数，最重要的一点，埋设拉结筋时需在已安装好的木模板上打眼，安装工程量大，影响施工工期且不容易拆除框架柱的模板。三、施工机具:1.电钻 3 台2.其它辅助性材料如：硬毛刷，鼓风机等。四、后植拉结筋的施工方法:1．植筋流程定位→钻孔→清孔→钢筋除锈→环氧浆液、环氧胶泥配制→植筋（转压入孔）→固化、保护→检验。2．定位按设计要求标出植筋钻孔位置，但若钻孔位置上存在受力钢筋，钻孔位置可适当调整（宜在 4d 范围内，d 为受力钢筋直径），但要植在箍筋内侧。3．钻孔钻孔采纳冲击电锤，以保证孔壁的粗糙度。钻孔直径按 D=d+4～8mm(d为设计钢筋直径)，钻孔深度要求≥80～130mm（锚固 12～20d）。如本工程采纳的是 φ6.5 的拉接钢筋，则使用 D=10mm、L≥120 mm 的钻头。每个孔眼钻完后，并随即检查孔深（锚固 15d=100 mm）；孔壁要求保护干燥。4．清孔钻孔完毕，用压缩空气将孔内粉...
