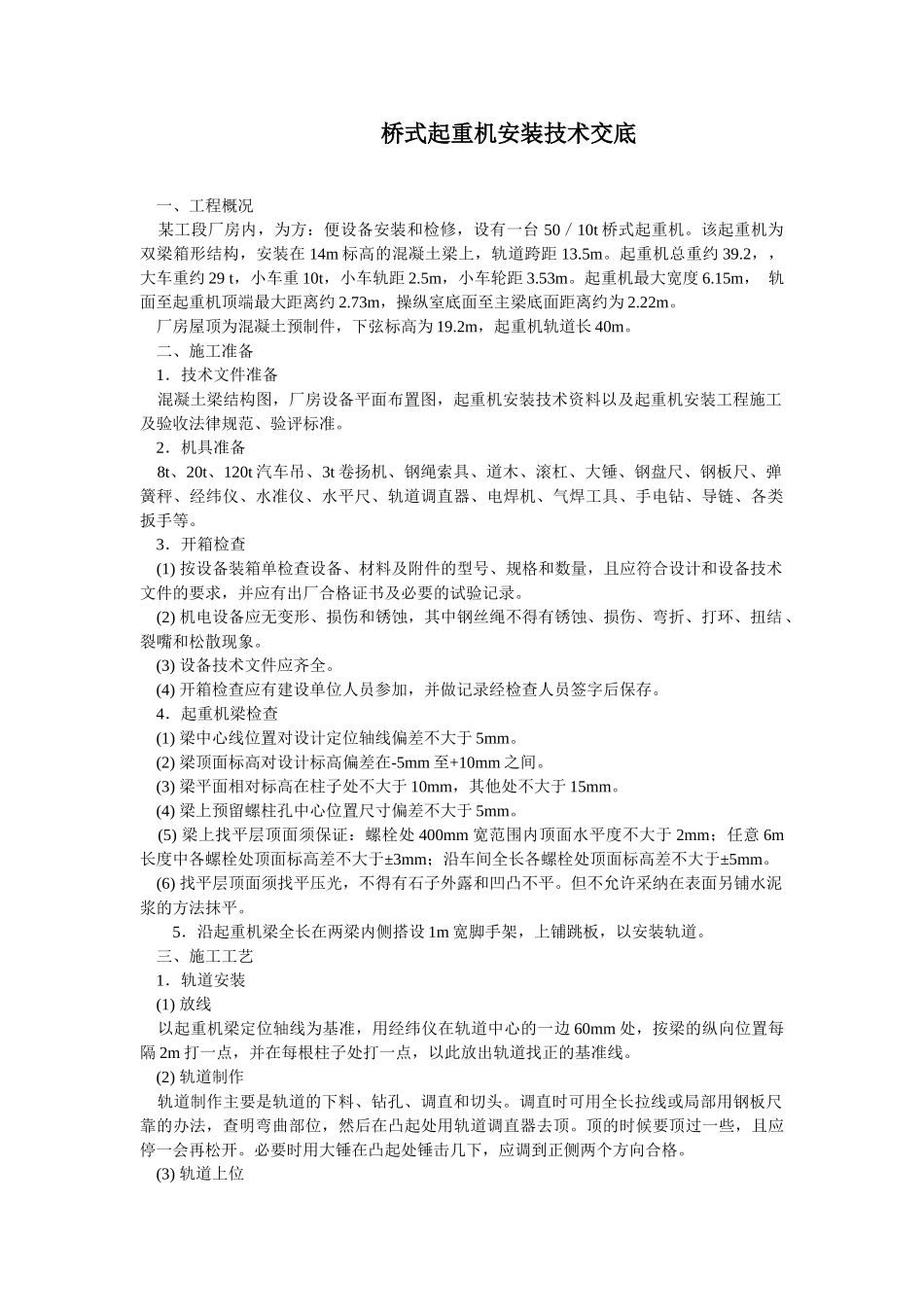

桥式起重机安装技术交底

桥式起重机安装技术交底 一、工程概况 某工段厂房内，为方：便设备安装和检修，设有一台 50／10t 桥式起重机。该起重机为双梁箱形结构，安装在 14m 标高的混凝土梁上，轨道跨距 13.5m。起重机总重约 39.2，，大车重约 29 t，小车重 10t，小车轨距 2.5m，小车轮距 3.53m。起重机最大宽度 6.15m， 轨面至起重机顶端最大距离约 2.73m，操纵室底面至主梁底面距离约为 2.22m。 厂房屋顶为混凝土预制件，下弦标高为 19.2m，起重机轨道长 40m。 二、施工准备 1．技术文件准备 混凝土梁结构图，厂房设备平面布置图，起重机安装技术资料以及起重机安装工程施工及验收法律规范、验评标准。 2．机具准备 8t、20t、120t 汽车吊、3t 卷扬机、钢绳索具、道木、滚杠、大锤、钢盘尺、钢板尺、弹簧秤、经纬仪、水准仪、水平尺、轨道调直器、电焊机、气焊工具、手电钻、导链、各类扳手等。 3．开箱检查 (1) 按设备装箱单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证书及必要的试验记录。 (2) 机电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象。 (3) 设备技术文件应齐全。 (4) 开箱检查应有建设单位人员参加，并做记录经检查人员签字后保存。 4．起重机梁检查 (1) 梁中心线位置对设计定位轴线偏差不大于 5mm。 (2) 梁顶面标高对设计标高偏差在-5mm 至+10mm 之间。 (3) 梁平面相对标高在柱子处不大于 10mm，其他处不大于 15mm。 (4) 梁上预留螺柱孔中心位置尺寸偏差不大于 5mm。 (5) 梁上找平层顶面须保证：螺栓处 400mm 宽范围内顶面水平度不大于 2mm；任意 6m长度中各螺栓处顶面标高差不大于±3mm；沿车间全长各螺栓处顶面标高差不大于±5mm。 (6) 找平层顶面须找平压光，不得有石子外露和凹凸不平。但不允许采纳在表面另铺水泥浆的方法抹平。5．沿起重机梁全长在两梁内侧搭设 1m 宽脚手架，上铺跳板，以安装轨道。 三、施工工艺 1．轨道安装 (1) 放线 以起重机梁定位轴线为基准，用经纬仪在轨道中心的一边 60mm 处，按梁的纵向位置每隔 2m 打一点，并在每根柱子处打一点，以此放出轨道找正的基准线。 (2) 轨道制作 轨道制作主要是轨道的下料、钻孔、调直和切头。调直时可用全长拉线或局部用钢板尺靠的办法，查明弯曲部位，然后在凸起处用轨道调直器去顶。顶的时候要顶过一些，且应停一会再...
