模具专业基本用词

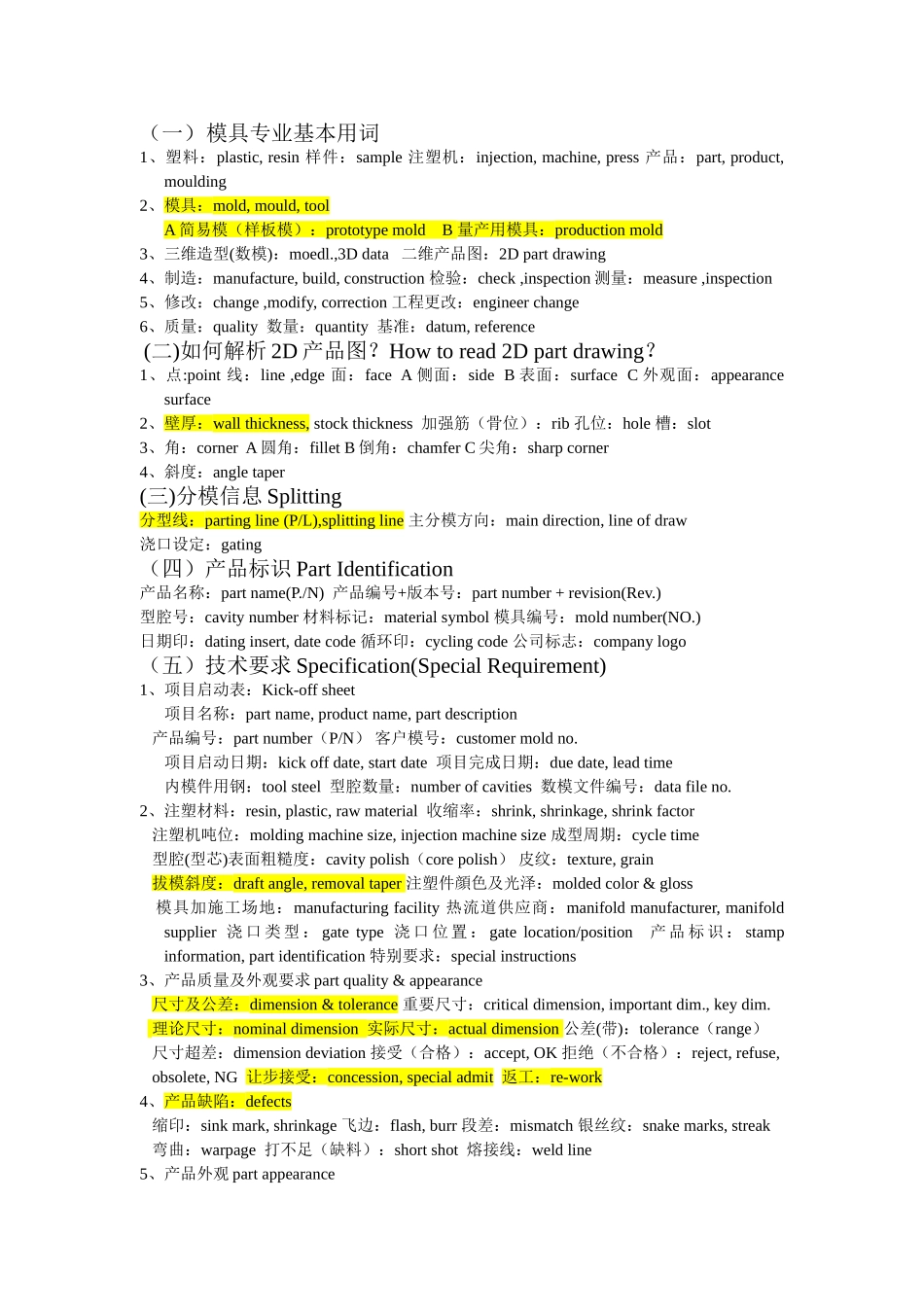

（一）模具专业基本用词1、塑料：plastic, resin 样件：sample 注塑机：injection, machine, press 产品：part, product, moulding2、模具：mold, mould, toolA 简易模（样板模）：prototype mold B 量产用模具：production mold3、三维造型(数模)：moedl.,3D data 二维产品图：2D part drawing4、制造：manufacture, build, construction 检验：check ,inspection 测量：measure ,inspection5、修改：change ,modify, correction 工程更改：engineer change6、质量：quality 数量：quantity 基准：datum, reference (二)如何解析 2D 产品图？How to read 2D part drawing？1、点:point 线：line ,edge 面：face A 侧面：side B 表面：surface C 外观面：appearance surface2、壁厚：wall thickness, stock thickness 加强筋（骨位）：rib 孔位：hole 槽：slot 3、角：corner A 圆角：fillet B 倒角：chamfer C 尖角：sharp corner4、斜度：angle taper(三)分模信息 Splitting分型线：parting line (P/L),splitting line 主分模方向：main direction, line of draw浇口设定：gating（四）产品标识 Part Identification产品名称：part name(P./N) 产品编号+版本号：part number + revision(Rev.) 型腔号：cavity number 材料标记：material symbol 模具编号：mold number(NO.)日期印：dating insert, date code 循环印：cycling code 公司标志：company logo（五）技术要求 Specification(Special Requirement)1、项目启动表：Kick-off sheet 项目名称：part name, product name, part description 产品编号：part number（P/N） 客户模号：customer mold no. 项目启动日期：kick off date, start date 项目完成日期：due date, lead time 内模件用钢：tool steel 型腔数量：number of cavities 数模文件编号：data file no.2、注塑材料：resin, plastic, raw material 收缩率：shrink, shrinkage, shrink factor 注塑机吨位：molding machine size, injection machine size 成型周期：cycle time 型腔(型芯)表面粗糙度：cavity polish（core polish） 皮纹：texture, grain 拔模斜度：draft angle, removal taper 注塑件顔色及光泽：molded color & gloss 模具加施工场地：manufactu...
