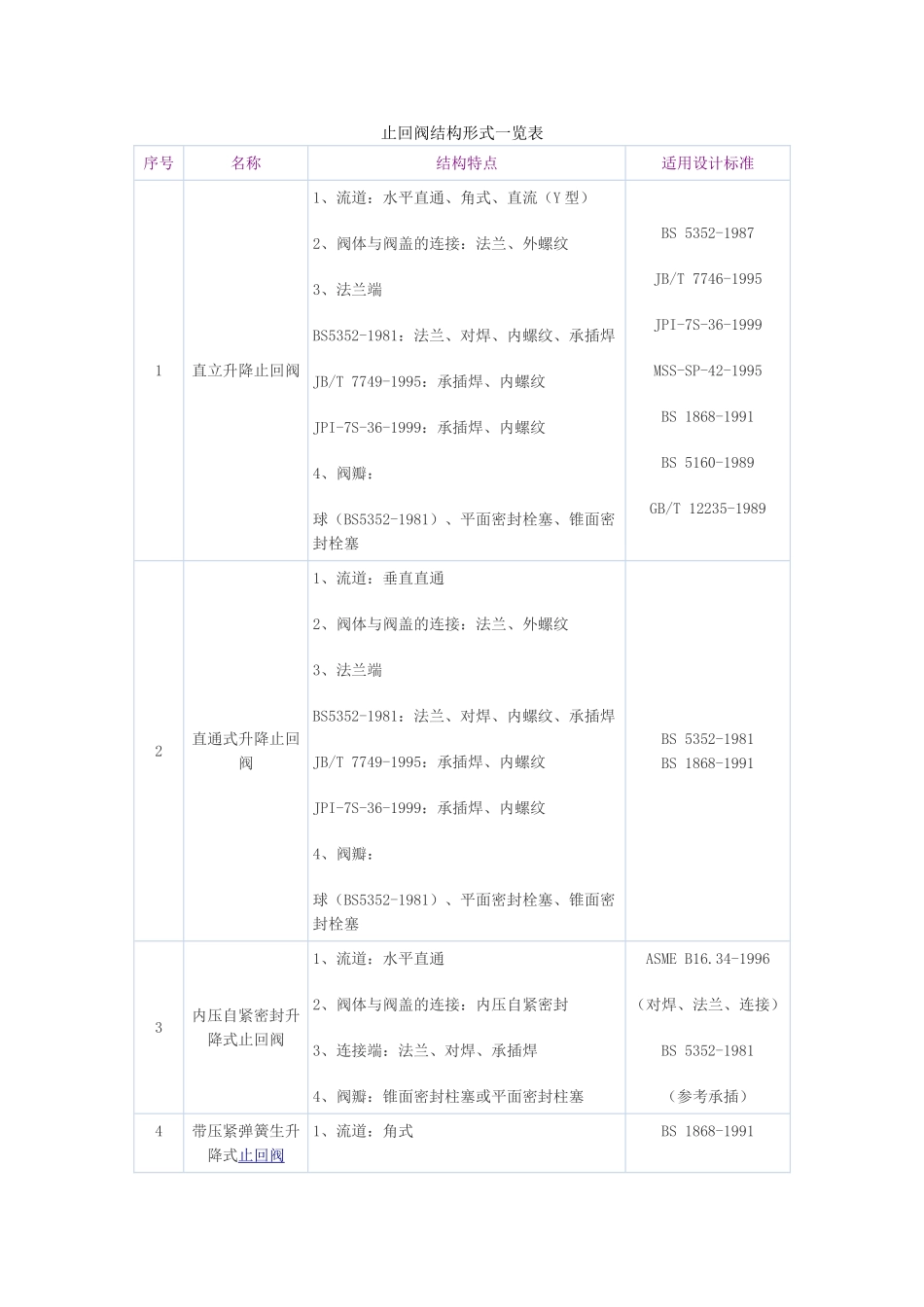

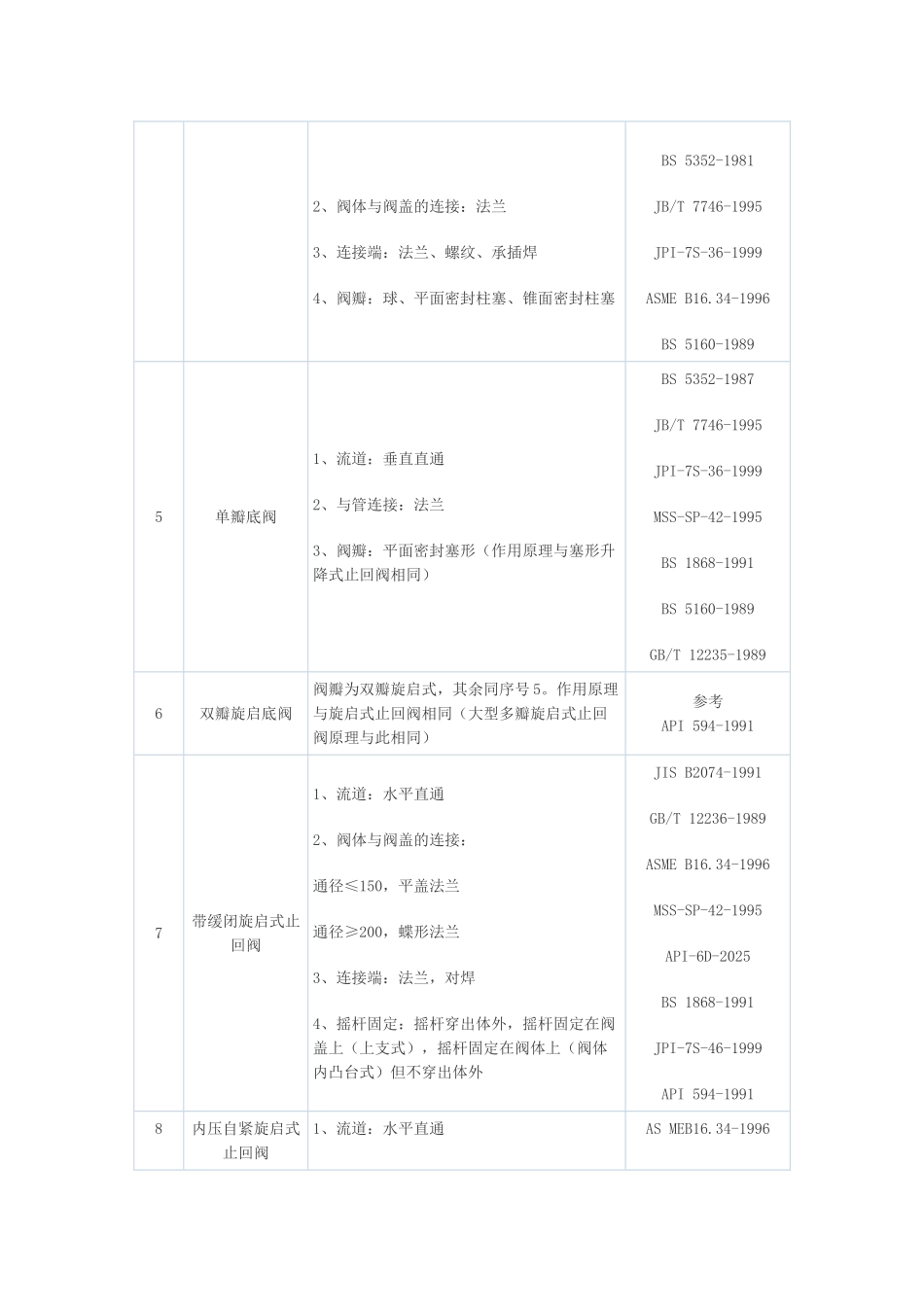

止回阀结构形式一览表序号名称结构特点适用设计标准1直立升降止回阀1、流道：水平直通、角式、直流（Y 型）2、阀体与阀盖的连接：法兰、外螺纹3、法兰端BS5352-1981：法兰、对焊、内螺纹、承插焊JB/T 7749-1995：承插焊、内螺纹JPI-7S-36-1999：承插焊、内螺纹4、阀瓣：球（BS5352-1981）、平面密封栓塞、锥面密封栓塞BS 5352-1987JB/T 7746-1995JPI-7S-36-1999MSS-SP-42-1995BS 1868-1991BS 5160-1989GB/T 12235-19892直通式升降止回阀1、流道：垂直直通2、阀体与阀盖的连接：法兰、外螺纹3、法兰端BS5352-1981：法兰、对焊、内螺纹、承插焊JB/T 7749-1995：承插焊、内螺纹JPI-7S-36-1999：承插焊、内螺纹4、阀瓣：球（BS5352-1981）、平面密封栓塞、锥面密封栓塞BS 5352-1981BS 1868-19913内压自紧密封升降式止回阀1、流道：水平直通2、阀体与阀盖的连接：内压自紧密封3、连接端：法兰、对焊、承插焊4、阀瓣：锥面密封柱塞或平面密封柱塞ASME B16.34-1996（对焊、法兰、连接）BS 5352-1981（参考承插）4带压紧弹簧生升降式止回阀1、流道：角式BS 1868-19912、阀体与阀盖的连接：法兰3、连接端：法兰、螺纹、承插焊4、阀瓣：球、平面密封柱塞、锥面密封柱塞BS 5352-1981JB/T 7746-1995JPI-7S-36-1999ASME B16.34-1996BS 5160-19895单瓣底阀1、流道：垂直直通2、与管连接：法兰3、阀瓣：平面密封塞形（作用原理与塞形升降式止回阀相同）BS 5352-1987JB/T 7746-1995JPI-7S-36-1999MSS-SP-42-1995BS 1868-1991BS 5160-1989GB/T 12235-19896双瓣旋启底阀阀瓣为双瓣旋启式，其余同序号 5。作用原理与旋启式止回阀相同（大型多瓣旋启式止回阀原理与此相同）参考API 594-19917带缓闭旋启式止回阀1、流道：水平直通2、阀体与阀盖的连接：通径≤150，平盖法兰通径≥200，蝶形法兰3、连接端：法兰，对焊4、摇杆固定：摇杆穿出体外，摇杆固定在阀盖上（上支式），摇杆固定在阀体上（阀体内凸台式）但不穿出体外JIS B2074-1991GB/T 12236-1989ASME B16.34-1996MSS-SP-42-1995API-6D-2025BS 1868-1991JPI-7S-46-1999API 594-19918内压自紧旋启式止回阀1、流道：水平直通AS MEB16.34-19962、阀体与阀盖连接：内压自紧密封3、连接端：法兰、对焊4、摇杆固定：摇杆穿出体外，摇杆固定在阀体内凸台上，但不穿出体外9带缓冲机构旋启式止回阀缓冲机构：1、旋转型2、活塞型10蝶式止回阀内部结构和动作原理与蝶阀相同，支承阀瓣的旋转轴...
