步进电机小知识集锦

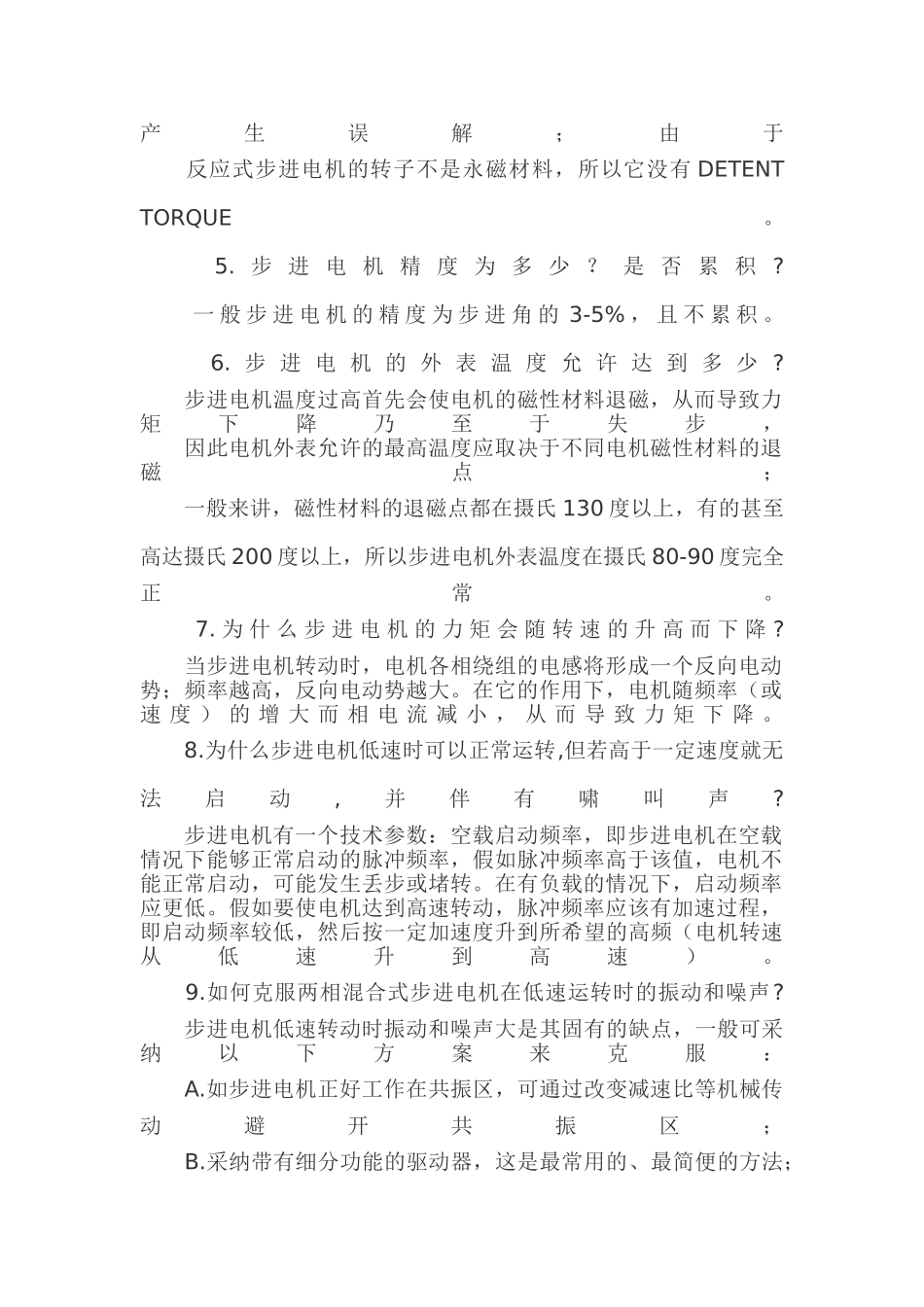

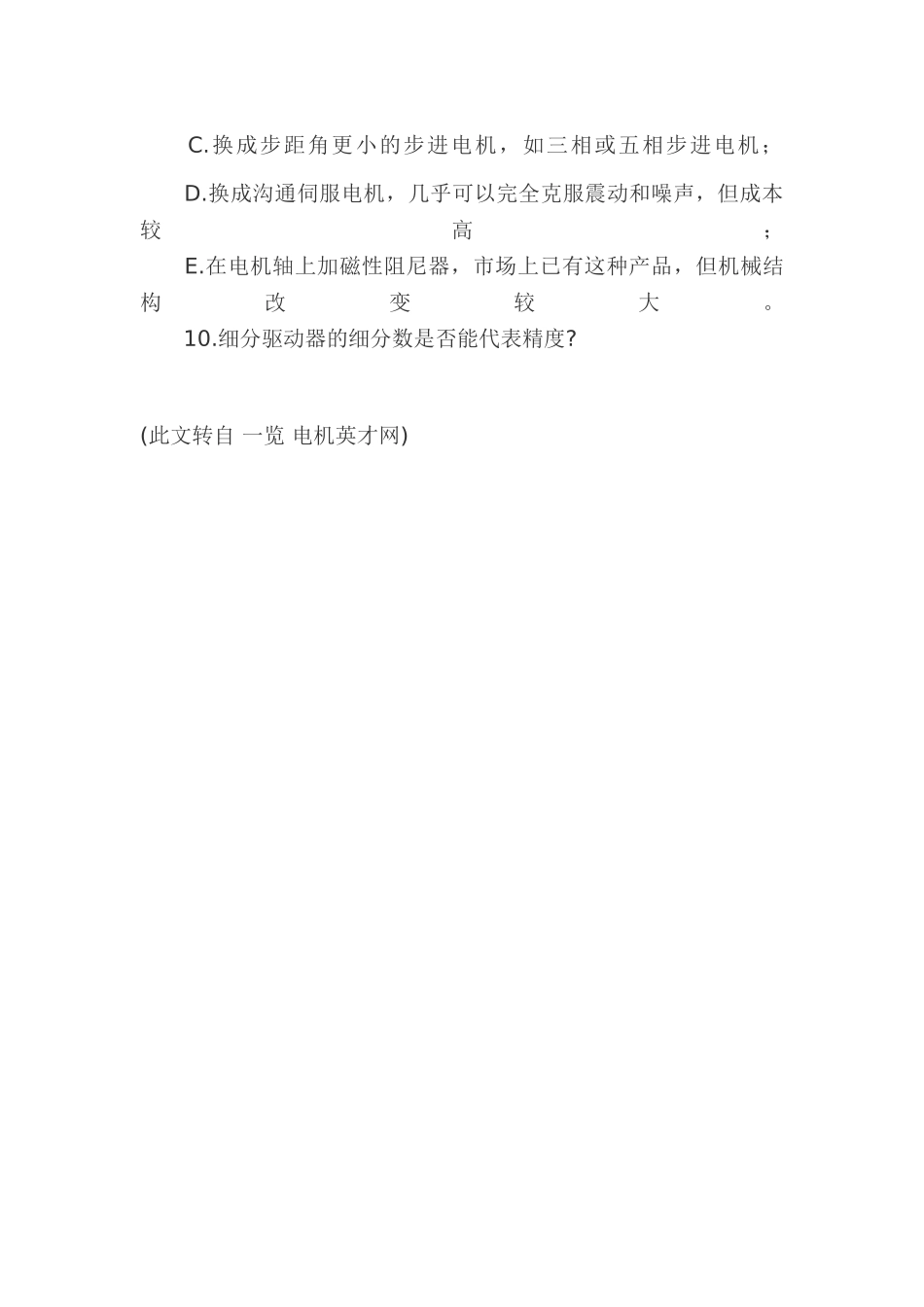

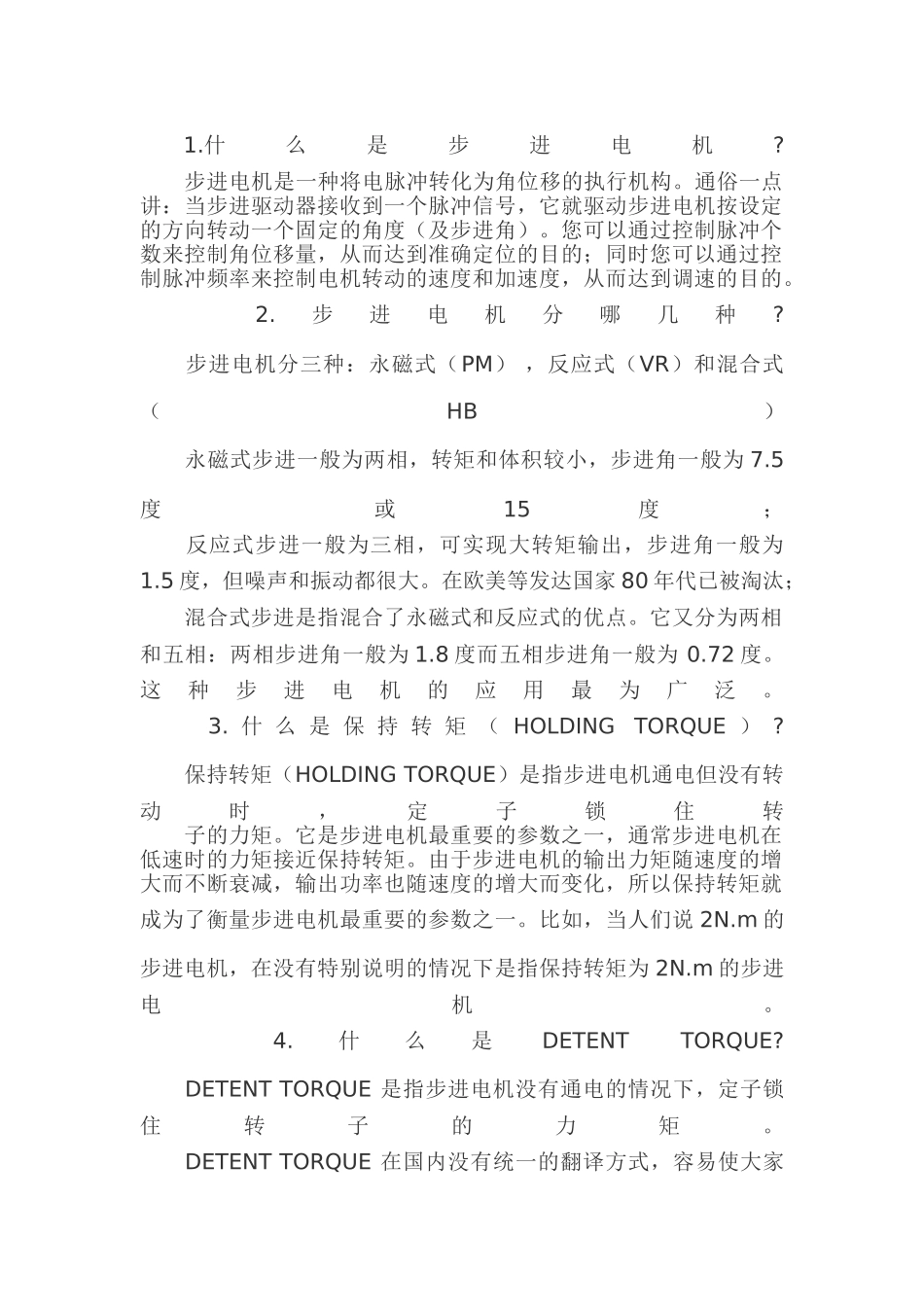

1.什么是步进电机? 步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 2.步进电机分哪几种? 步进电机分三种：永磁式（PM） ，反应式（VR）和混合式（HB） 永磁式步进一般为两相，转矩和体积较小，步进角一般为 7.5度 或15度； 反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5 度，但噪声和振动都很大。在欧美等发达国家 80 年代已被淘汰； 混合式步进是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为 1.8 度而五相步进角一般为 0.72 度。这种步进电机的应用最为广泛。 3. 什 么 是 保 持 转 矩 （ HOLDING TORQUE ） ? 保持转矩（HOLDING TORQUE）是指步进电机通电但没有转动时，定子锁住转 子的力矩。它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说 2N.m 的步进电机，在没有特别说明的情况下是指保持转矩为 2N.m 的步进电机。 4.什么是DETENT TORQUE? DETENT TORQUE 是指步进电机没有通电的情况下，定子锁住转子的力矩。 DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于 反应式步进电机的转子不是永磁材料，所以它没有 DETENT TORQUE。 5. 步 进 电 机 精 度 为 多 少 ？ 是 否 累 积 ? 一 般 步 进 电 机 的 精 度 为 步 进 角 的 3-5% ， 且 不 累 积 。 6. 步 进 电 机 的 外 表 温 度 允 许 达 到 多 少 ? 步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步， 因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点； 一般来讲，磁性材料的退磁点都在摄氏 130 度以上，有的甚至高达摄氏 200 度以上，所以步进电机外表温度在摄氏 80-90 度完全正常。 7. 为 什 么 步 进 电 机 的 力 矩 会 随 转 速 的 升 高 而 下 降 ? 当步进电机转动时，电机各相绕组的电感将形成一个反向电...
