气体动力系统施工方案f

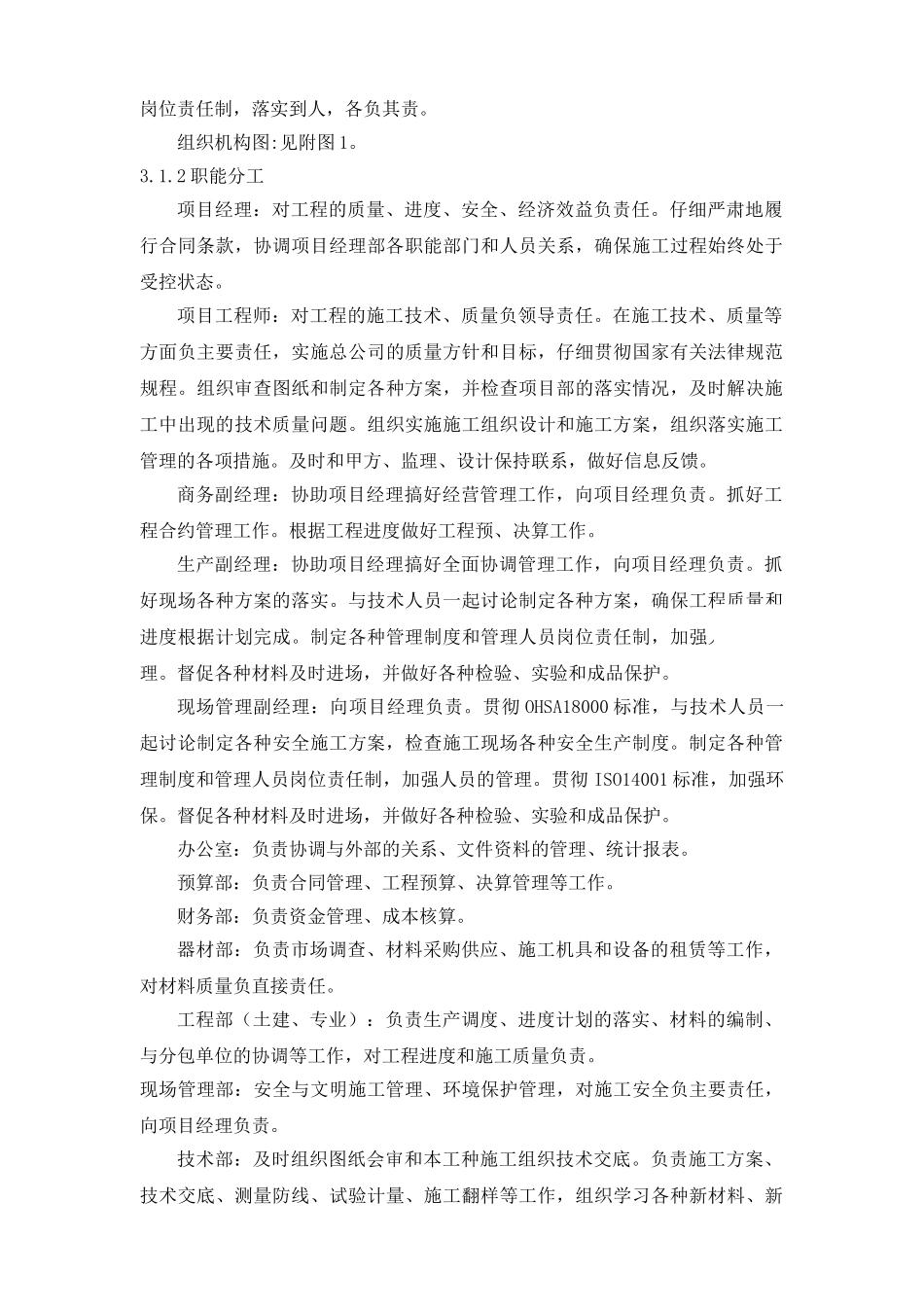

博世力士乐工程气体动力系统施工方案一、编制依据：1、《压力管道安全管理与监察规定》及解析<劳部发（1996）140 号>2、《机械设备安装工程施工及验收法律规范》GB502313、《压缩机、风机、泵安装工程施工及验收法律规范》GB502754、《工业金属管道工程施工及验收法律规范》GB502355、《现场设备、工业管道焊接工程施工及验收法律规范》GB502366、《工业设备及管道绝热工程工程施工及验收法律规范》GB502647、《工业自动化仪表工程施工及验收法律规范》GB500938、《建设工程安全生产管理条例》中华人民共和国国务院令第 393 号9、《制冷、空气分离设备安装工程施工及验收法律规范》GB5027410、由业主提供的施工图纸及相关要求。11、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。12、施工现场条件。二、工程概况： 2.1 本工程为博世力士乐液压产品生产基地气体动力系统工程。包括 104号建筑内液氨、液氮、液化丙烷罐的就位安装，从 104 到 101 号建筑 Mapress 管道的安装，105 号建筑空压机、冷冻干燥装置、压缩空气储罐的安装及压缩空气管道、空压机冷却水管道、空压机污水管道的安装。该工程主要位于 104 号建筑、101 号建筑、105 号建筑二层和地下管沟内。104 号供气站主要设备有直埋于地下的 V=10m3 PN1.8 的液化丙烷储罐；V=5m3 PN2.2 的地上液氨储罐；V=10m3 PN1.6 的液氮储罐。液化丙烷储罐、液氨储罐均由卸车泵卸车，除液氮储罐外，其余储罐的卸车泵分别各设置 2 台，共 4 台。其中两台备用。其产生的液态介质直接有气化器气化后减压送至 101 号建筑。105 号建筑二层内安装有四台空压机，两台冷冻干燥装置，一台压缩空气储罐 。由空压机产生的压缩空气汇合后经过冷冻干燥装置再穿过前后过滤器，从管道送出返到 105 号建筑一层，穿过 105 建筑一层后在南侧返到地下管沟，地下管沟内设有支架，经过地下管沟到 101 号建筑管道竖井，与德国的 Mapress 管道法兰连接，并在地下管沟南侧设有 102 号建筑的预留管，用法兰盲板封死，压缩空气管道采纳无缝钢管并酸洗热镀锌用法兰连接。 空压机冷却用冷却水系统，此系统从 105 号建筑二层的北楼梯间旁预留洞上来后分别送往压缩机冷却，冷却后沿管道返回一层到 106 号冷却塔，该系统采纳无缝钢管焊接。 污水系统：105 内由各个空压机、冷冻干燥装置产生的污水汇合后管道沿地平敷设排在地漏里。该系统采纳无缝钢管焊接。 三...
