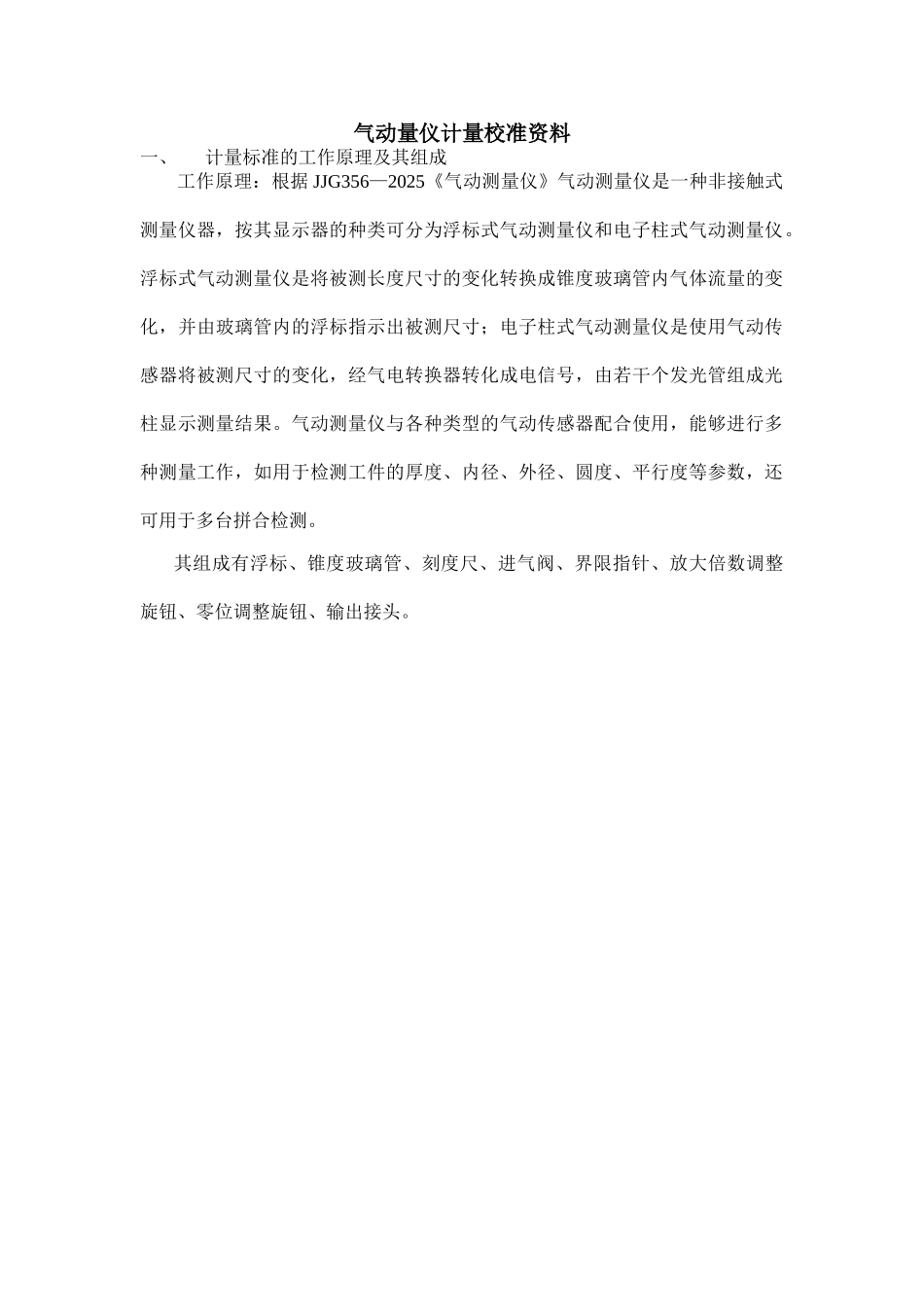

气动量仪计量校准资料一、计量标准的工作原理及其组成工作原理：根据 JJG356—2025《气动测量仪》气动测量仪是一种非接触式测量仪器，按其显示器的种类可分为浮标式气动测量仪和电子柱式气动测量仪。浮标式气动测量仪是将被测长度尺寸的变化转换成锥度玻璃管内气体流量的变化，并由玻璃管内的浮标指示出被测尺寸；电子柱式气动测量仪是使用气动传感器将被测尺寸的变化，经气电转换器转化成电信号，由若干个发光管组成光柱显示测量结果。气动测量仪与各种类型的气动传感器配合使用，能够进行多种测量工作，如用于检测工件的厚度、内径、外径、圆度、平行度等参数，还可用于多台拼合检测。其组成有浮标、锥度玻璃管、刻度尺、进气阀、界限指针、放大倍数调整旋钮、零位调整旋钮、输出接头。二、用的计量标准器及主要配套设备计量标准器名 称型 号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号气动量仪检定装置FZ—15（0—5OO）mmU95=0.1μm0062025041414主要 配套 设备量块20 块组(5.12～100)㎜U=0.65μm哈尔滨量具厂89—13602025080272三、计量标准的主要技术指标气动量仪检定装置主要技术指标如下：测量范围：0～100mm测量总不确定度：U=1.3μm k=2四、环境条件要 求实际情况结 论温 度（20±2）℃在（20±2）℃以内满足检定要求湿 度≤70%≤70%满足检定要求有防尘、防震措施满足检定要求五、计量标准的量值溯源和传递框图 上 一 级 计 量 器 具 比较法 本 单 位 计 量 器 具 直接测量法 下 一 级 计 量 器 具 XX 市计量技术讨论所气动量仪检定装置量 块测量范围：0～100mm测量精度：4 等 2 级浮标式气动量仪测量范围：0～100mm测量精度：0.020mm 六、计量标准的测量重复性考核标 准 偏 差 δ ＝ ＝0.6 μm根据测试不确定度 U=1.3μm。10㎜处的标准差为 0.6 μm，故此计量标准的测量重复性符合要求。 为得到本计量标准测量重复性，取标称长度为 10㎜的四等量块一块，在短时间内连续测量 10 次，测量结果如下：测量次数序号每次校准结果Xi（mm）(Xi－)(Xi－)2110.001-0.0050.000025210.000-0.0060.000036310.000-0.0060.000036410.001-0.0050.000025510.000-0.0060.000036610.001-0.0050.000025710.000-0.0060.000036810.000-0.0060.000036910.001-0.0050.0000251010.002-0.0040.000016=10.006 μm七、计量标准的稳定性考核计量标准器编号名义值允许变差/年上级...
