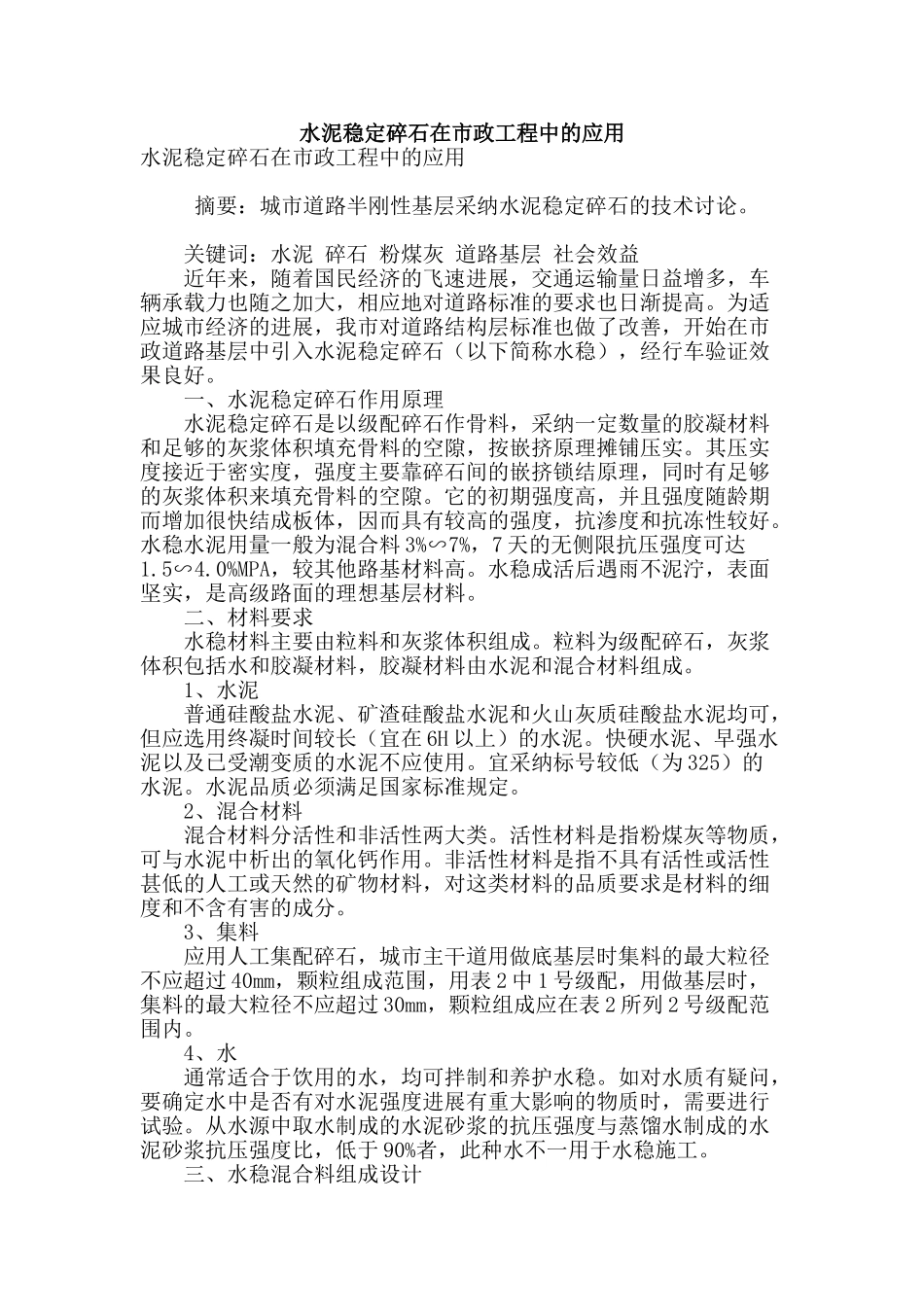

水泥稳定碎石在市政工程中的应用水泥稳定碎石在市政工程中的应用 摘要：城市道路半刚性基层采纳水泥稳定碎石的技术讨论。 关键词：水泥 碎石 粉煤灰 道路基层 社会效益 近年来，随着国民经济的飞速进展，交通运输量日益增多，车辆承载力也随之加大，相应地对道路标准的要求也日渐提高。为适应城市经济的进展，我市对道路结构层标准也做了改善，开始在市政道路基层中引入水泥稳定碎石（以下简称水稳），经行车验证效果良好。 一、水泥稳定碎石作用原理 水泥稳定碎石是以级配碎石作骨料，采纳一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌挤原理摊铺压实。其压实度接近于密实度，强度主要靠碎石间的嵌挤锁结原理，同时有足够的灰浆体积来填充骨料的空隙。它的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用量一般为混合料 3%∽7%，7 天的无侧限抗压强度可达1.5∽4.0%MPA，较其他路基材料高。水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。 二、材料要求 水稳材料主要由粒料和灰浆体积组成。粒料为级配碎石，灰浆体积包括水和胶凝材料，胶凝材料由水泥和混合材料组成。 1、水泥 普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥均可，但应选用终凝时间较长（宜在 6H 以上）的水泥。快硬水泥、早强水泥以及已受潮变质的水泥不应使用。宜采纳标号较低（为 325）的水泥。水泥品质必须满足国家标准规定。 2、混合材料 混合材料分活性和非活性两大类。活性材料是指粉煤灰等物质，可与水泥中析出的氧化钙作用。非活性材料是指不具有活性或活性甚低的人工或天然的矿物材料，对这类材料的品质要求是材料的细度和不含有害的成分。 3、集料 应用人工集配碎石，城市主干道用做底基层时集料的最大粒径不应超过 40mm，颗粒组成范围，用表 2 中 1 号级配，用做基层时，集料的最大粒径不应超过 30mm，颗粒组成应在表 2 所列 2 号级配范围内。 4、水 通常适合于饮用的水，均可拌制和养护水稳。如对水质有疑问，要确定水中是否有对水泥强度进展有重大影响的物质时，需要进行试验。从水源中取水制成的水泥砂浆的抗压强度与蒸馏水制成的水泥砂浆抗压强度比，低于 90%者，此种水不一用于水稳施工。 三、水稳混合料组成设计 采纳水泥、粉煤灰、稳定碎石、砂、石屑等筑路材料作为水泥稳定碎石基层。 首先，实验室通过经过一定数量的原材料试验，进...
