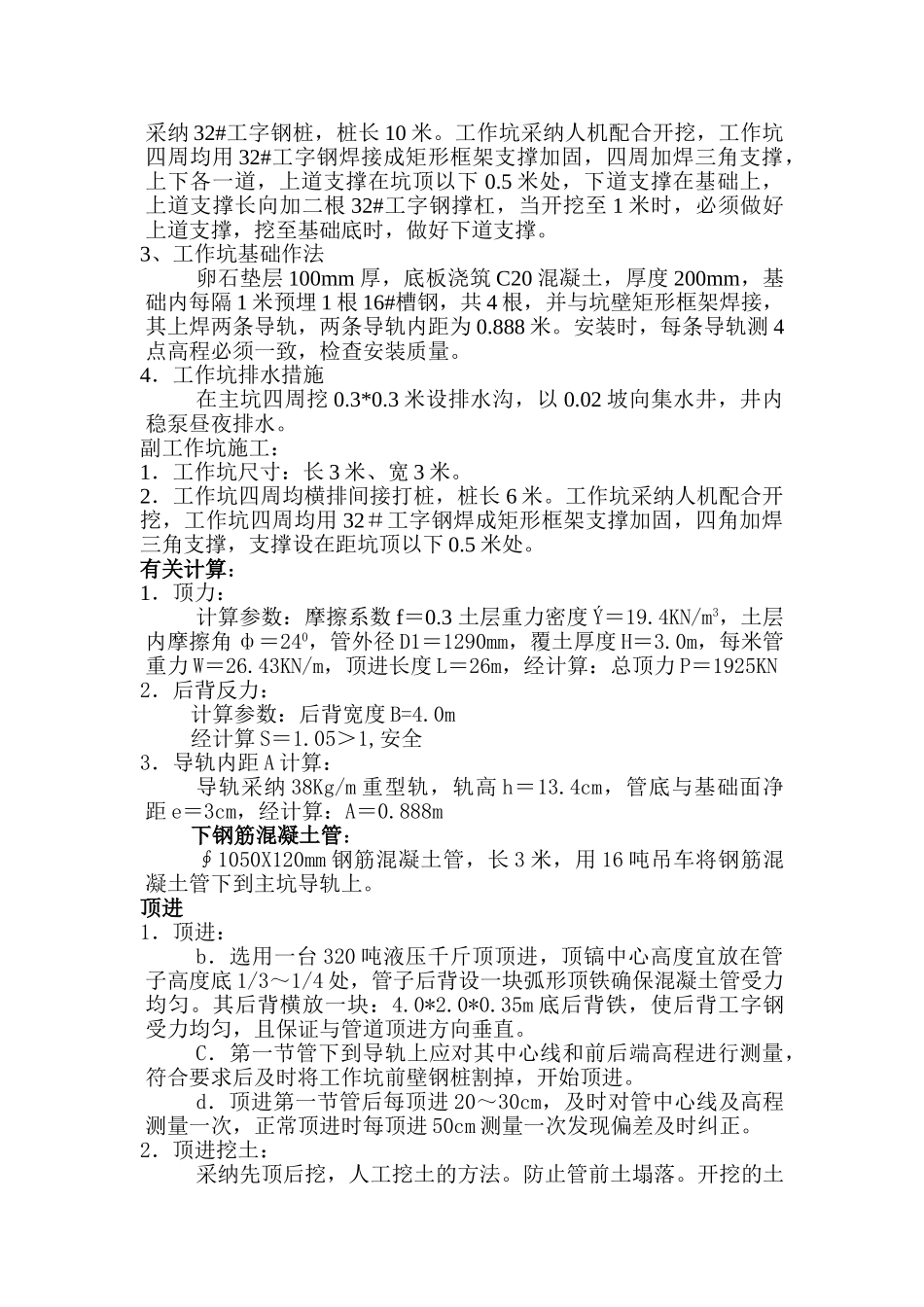

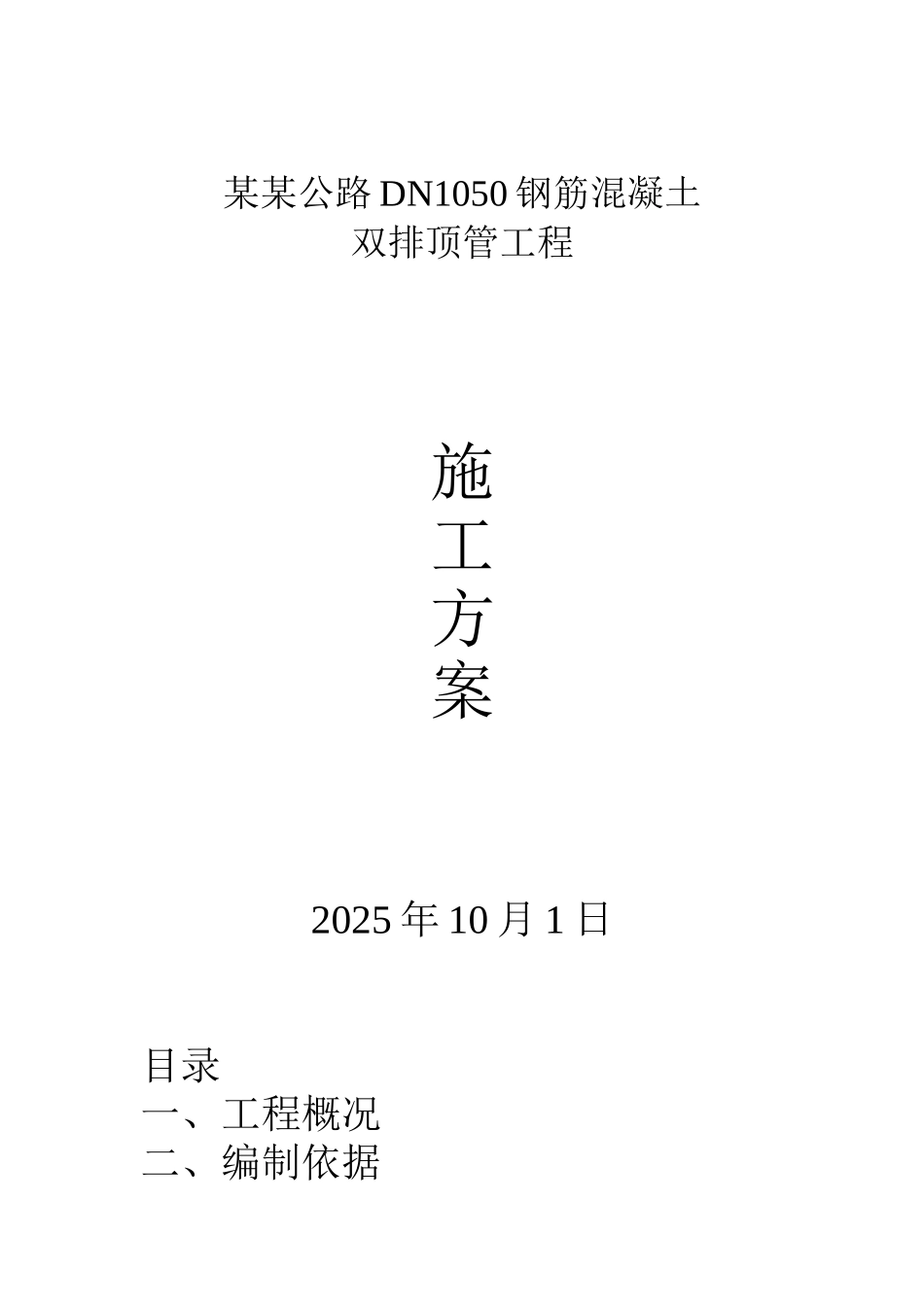

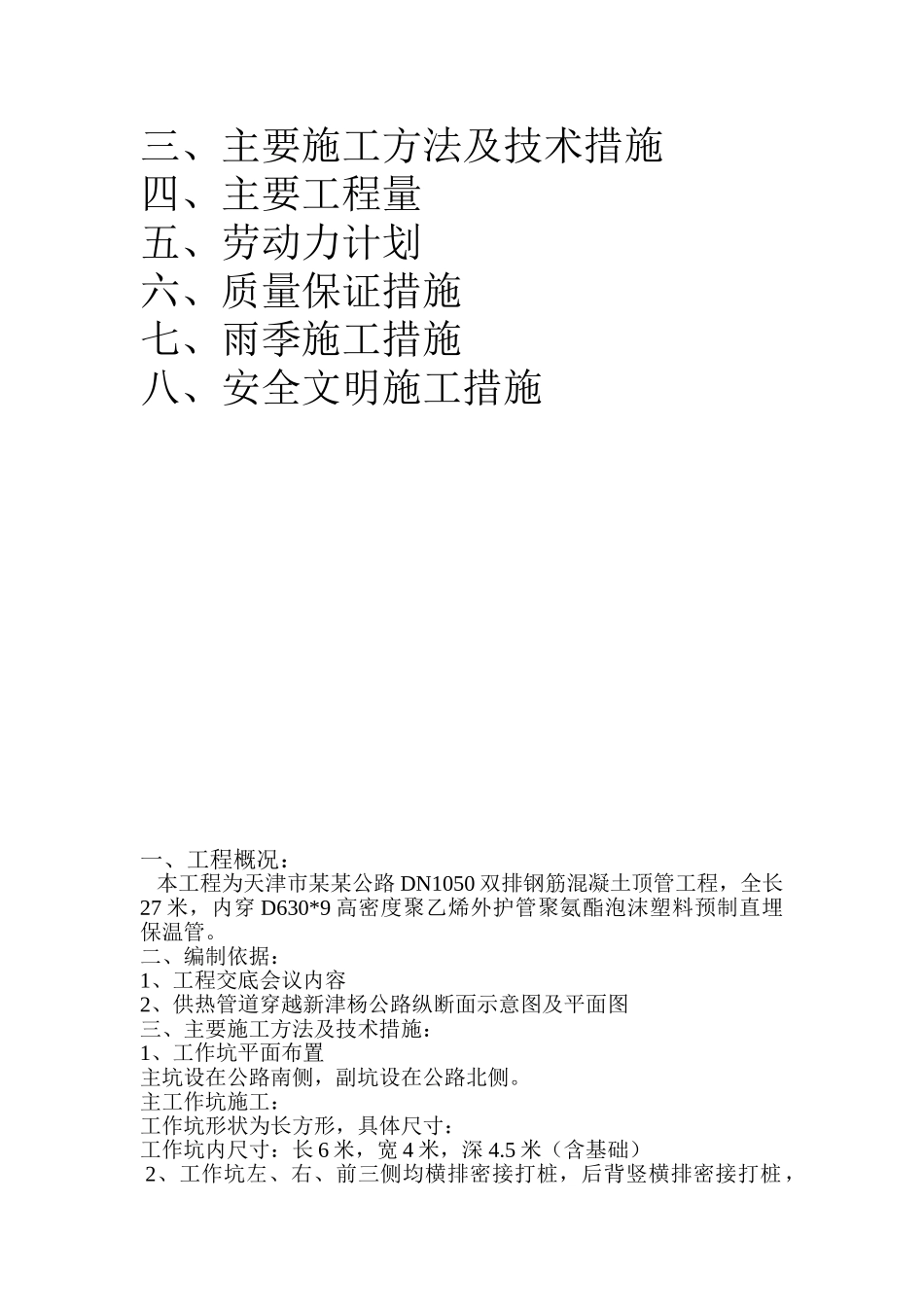

某某公路 DN1050 钢筋混凝土双排顶管工程施工方案2025 年 10 月 1 日目录一、工程概况二、编制依据三、主要施工方法及技术措施四、主要工程量五、劳动力计划六、质量保证措施七、雨季施工措施八、安全文明施工措施一、工程概况： 本工程为天津市某某公路 DN1050 双排钢筋混凝土顶管工程，全长27 米，内穿 D630*9 高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管。二、编制依据：1、工程交底会议内容2、供热管道穿越新津杨公路纵断面示意图及平面图三、主要施工方法及技术措施：1、工作坑平面布置主坑设在公路南侧，副坑设在公路北侧。主工作坑施工：工作坑形状为长方形，具体尺寸： 工作坑内尺寸：长 6 米，宽 4 米，深 4.5 米（含基础）2、工作坑左、右、前三侧均横排密接打桩，后背竖横排密接打桩，采纳 32#工字钢桩，桩长 10 米。工作坑采纳人机配合开挖，工作坑四周均用 32#工字钢焊接成矩形框架支撑加固，四周加焊三角支撑，上下各一道，上道支撑在坑顶以下 0.5 米处，下道支撑在基础上，上道支撑长向加二根 32#工字钢撑杠，当开挖至 1 米时，必须做好上道支撑，挖至基础底时，做好下道支撑。3、工作坑基础作法卵石垫层 100mm 厚，底板浇筑 C20 混凝土，厚度 200mm，基础内每隔 1 米预埋 1 根 16#槽钢，共 4 根，并与坑壁矩形框架焊接，其上焊两条导轨，两条导轨内距为 0.888 米。安装时，每条导轨测 4点高程必须一致，检查安装质量。4．工作坑排水措施在主坑四周挖 0.3*0.3 米设排水沟，以 0.02 坡向集水井，井内稳泵昼夜排水。副工作坑施工：1．工作坑尺寸：长 3 米、宽 3 米。2．工作坑四周均横排间接打桩，桩长 6 米。工作坑采纳人机配合开挖，工作坑四周均用 32＃工字钢焊成矩形框架支撑加固，四角加焊三角支撑，支撑设在距坑顶以下 0.5 米处。有关计算：1．顶力：计算参数：摩擦系数 f＝0.3 土层重力密度 Ý＝19.4KN/m3，土层内摩擦角 ф＝240，管外径 D1＝1290mm，覆土厚度 H＝3.0m，每米管重力 W＝26.43KN/m，顶进长度 L＝26m，经计算：总顶力 P＝1925KN2．后背反力：计算参数：后背宽度 B=4.0m经计算 S＝1.05＞1,安全3．导轨内距 A 计算：导轨采纳 38Kg/m 重型轨，轨高 h＝13.4cm，管底与基础面净距 e＝3cm，经计算：A＝0.888m下钢筋混凝土管：∮1050X120mm 钢筋混凝土管，长 3 米，用 16 吨吊车将钢筋混凝土管下到主坑导轨上。顶进1．顶进：b．选...
