水电站发电洞施工方案

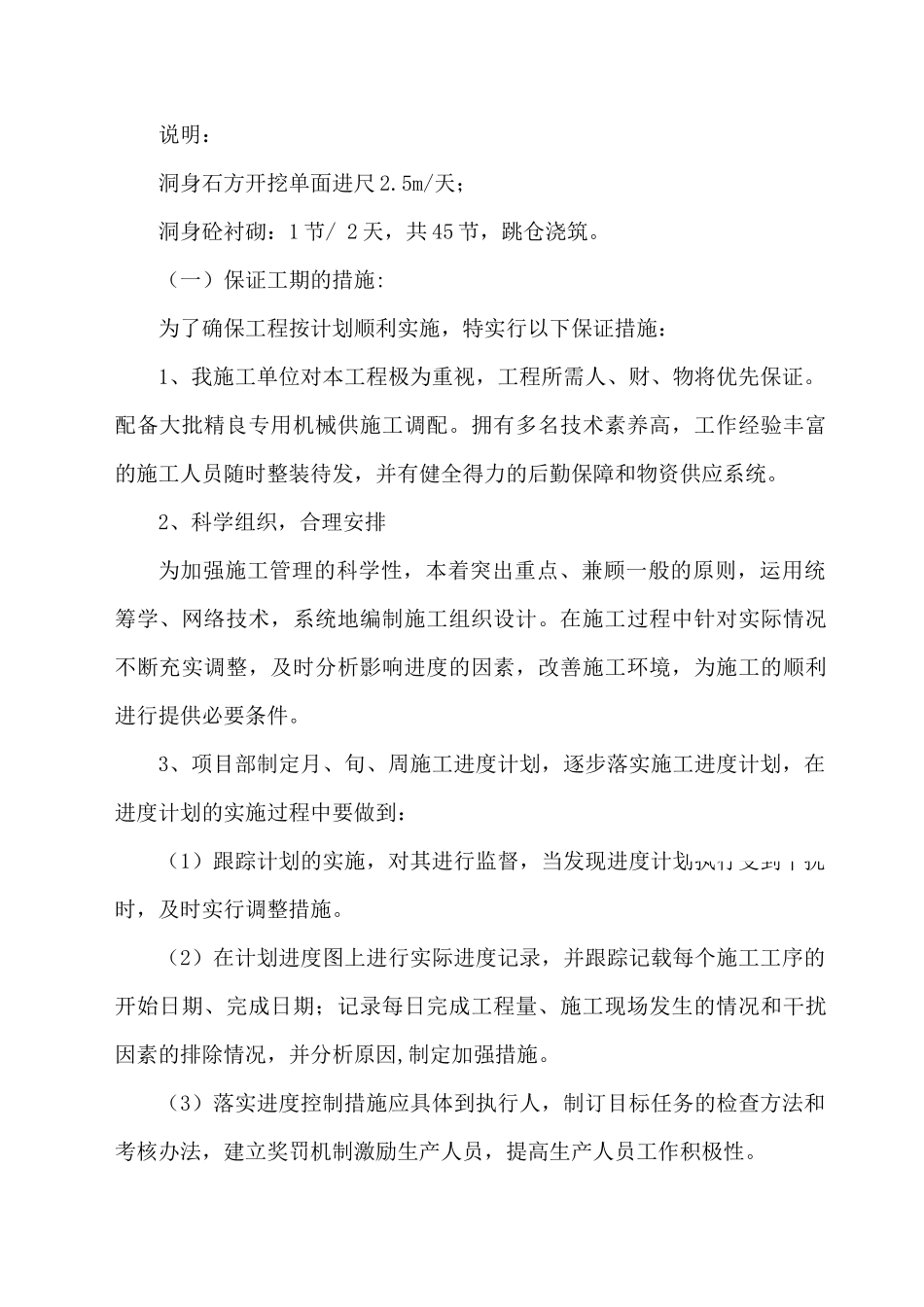

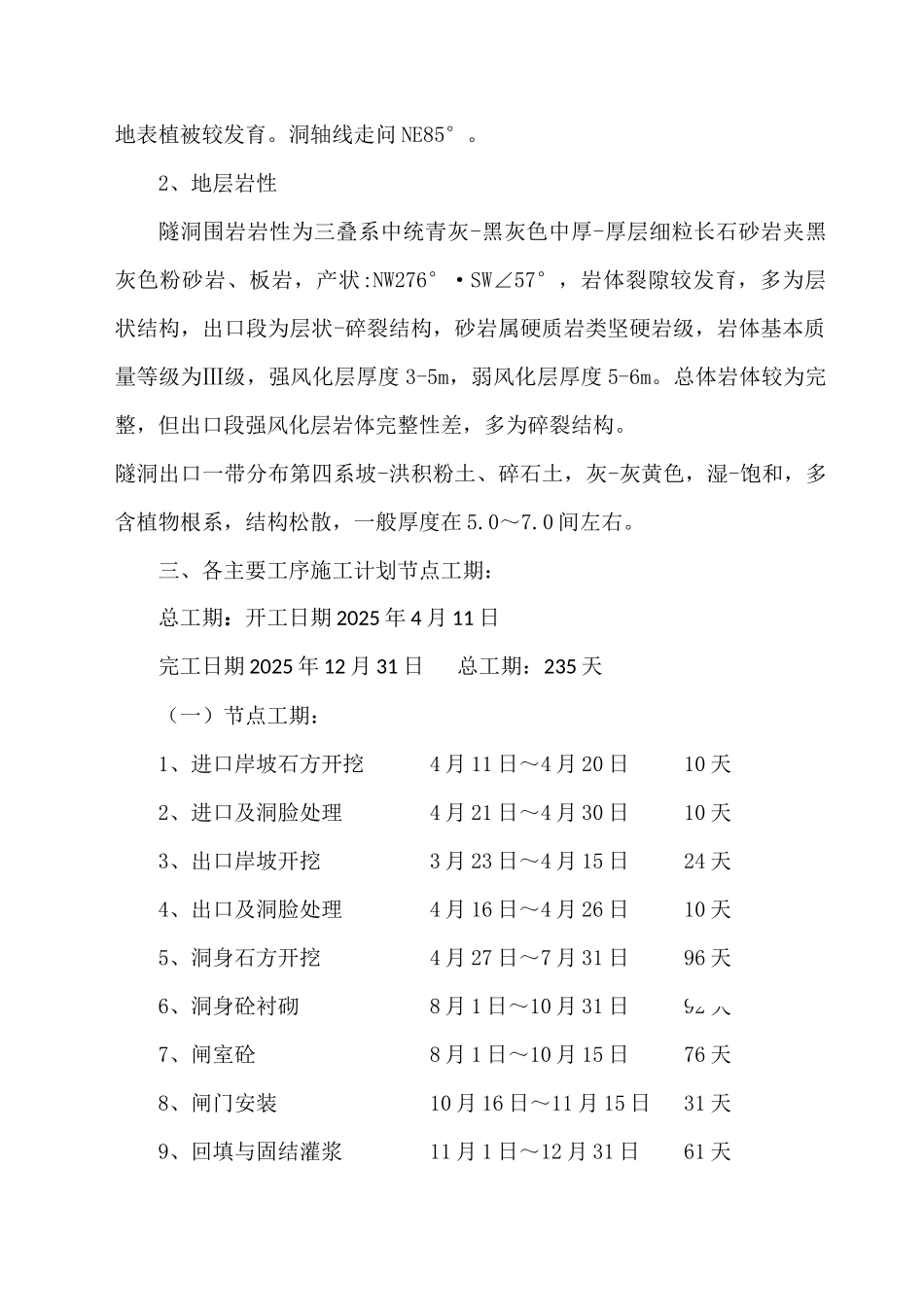

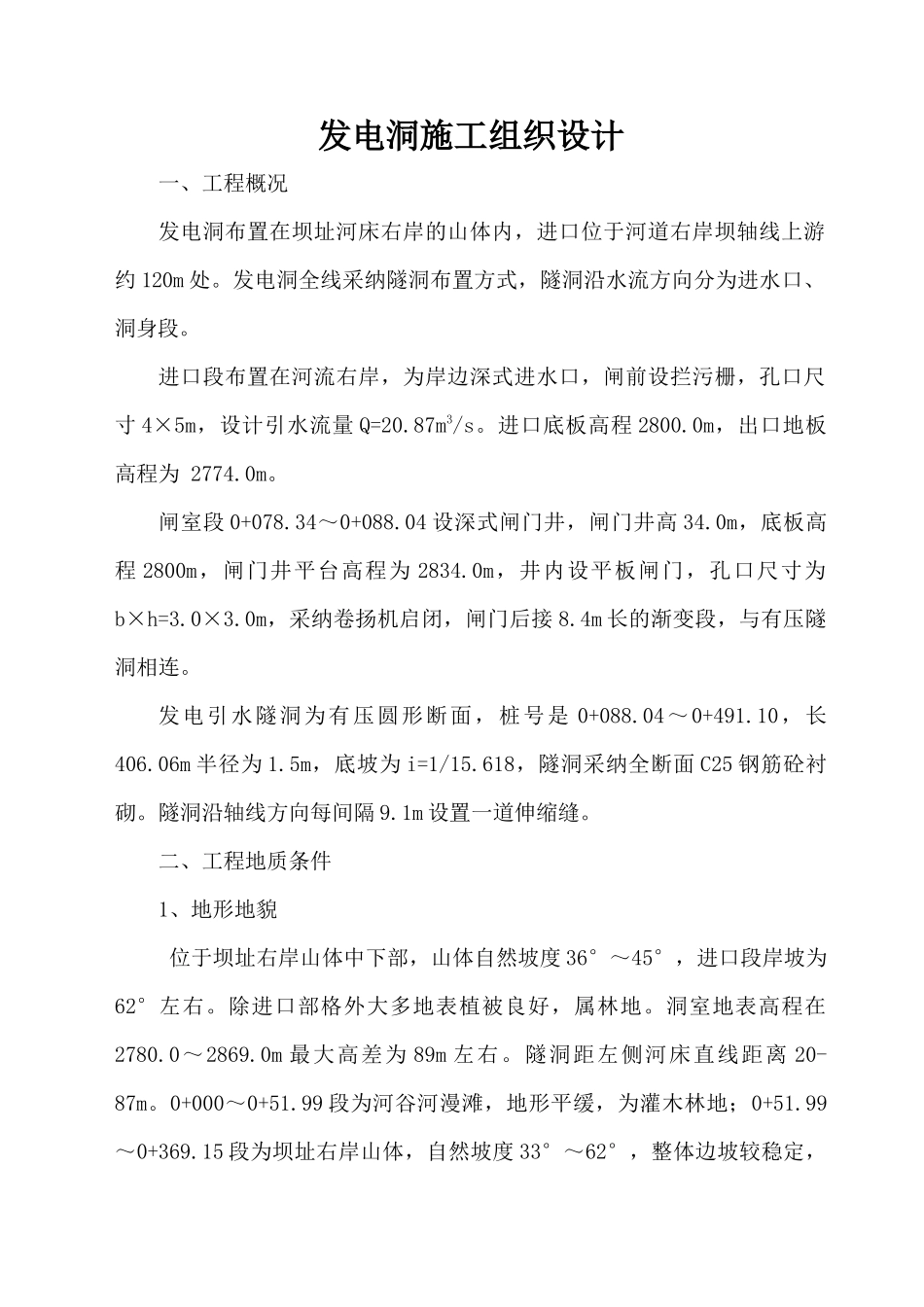

发电洞施工组织设计一、工程概况发电洞布置在坝址河床右岸的山体内，进口位于河道右岸坝轴线上游约 120m 处。发电洞全线采纳隧洞布置方式，隧洞沿水流方向分为进水口、洞身段。进口段布置在河流右岸，为岸边深式进水口，闸前设拦污栅，孔口尺寸 4×5m，设计引水流量 Q=20.87m3/s。进口底板高程 2800.0m，出口地板高程为 2774.0m。闸室段 0+078.34～0+088.04 设深式闸门井，闸门井高 34.0m，底板高程 2800m，闸门井平台高程为 2834.0m，井内设平板闸门，孔口尺寸为b×h=3.0×3.0m，采纳卷扬机启闭，闸门后接 8.4m 长的渐变段，与有压隧洞相连。发电引水隧洞为有压圆形断面，桩号是 0+088.04～0+491.10，长406.06m 半径为 1.5m，底坡为 i=1/15.618，隧洞采纳全断面 C25 钢筋砼衬砌。隧洞沿轴线方向每间隔 9.1m 设置一道伸缩缝。二、工程地质条件1、地形地貌 位于坝址右岸山体中下部，山体自然坡度 36°～45°，进口段岸坡为62°左右。除进口部格外大多地表植被良好，属林地。洞室地表高程在2780.0～2869.0m 最大高差为 89m 左右。隧洞距左侧河床直线距离 20-87m。0+000～0+51.99 段为河谷河漫滩，地形平缓，为灌木林地；0+51.99～0+369.15 段为坝址右岸山体，自然坡度 33°～62°，整体边坡较稳定，地表植被较发育。洞轴线走问 NE85°。2、地层岩性隧洞围岩岩性为三叠系中统青灰-黑灰色中厚-厚层细粒长石砂岩夹黑灰色粉砂岩、板岩，产状:NW276°·SW∠57°，岩体裂隙较发育，多为层状结构，出口段为层状-碎裂结构，砂岩属硬质岩类坚硬岩级，岩体基本质量等级为Ⅲ级，强风化层厚度 3-5m，弱风化层厚度 5-6m。总体岩体较为完整，但出口段强风化层岩体完整性差，多为碎裂结构。隧洞出口一带分布第四系坡-洪积粉土、碎石土，灰-灰黄色，湿-饱和，多含植物根系，结构松散，一般厚度在 5.0～7.0 间左右。三、各主要工序施工计划节点工期：总工期：开工日期 2025 年 4 月 11 日完工日期 2025 年 12 月 31 日 总工期：235 天（一）节点工期：1、进口岸坡石方开挖 4 月 11 日～4 月 20 日 10 天2、进口及洞脸处理 4 月 21 日～4 月 30 日 10 天3、出口岸坡开挖 3 月 23 日～4 月 15 日 24 天4、出口及洞脸处理 4 月 16 日～4 月 26 日 10 天5、洞身石方开挖 4 月 27 日～7 月 31 日 96 天6、洞身砼衬砌 8 月 1 日～10 月 31 日 92 天7、闸室砼 8 ...
