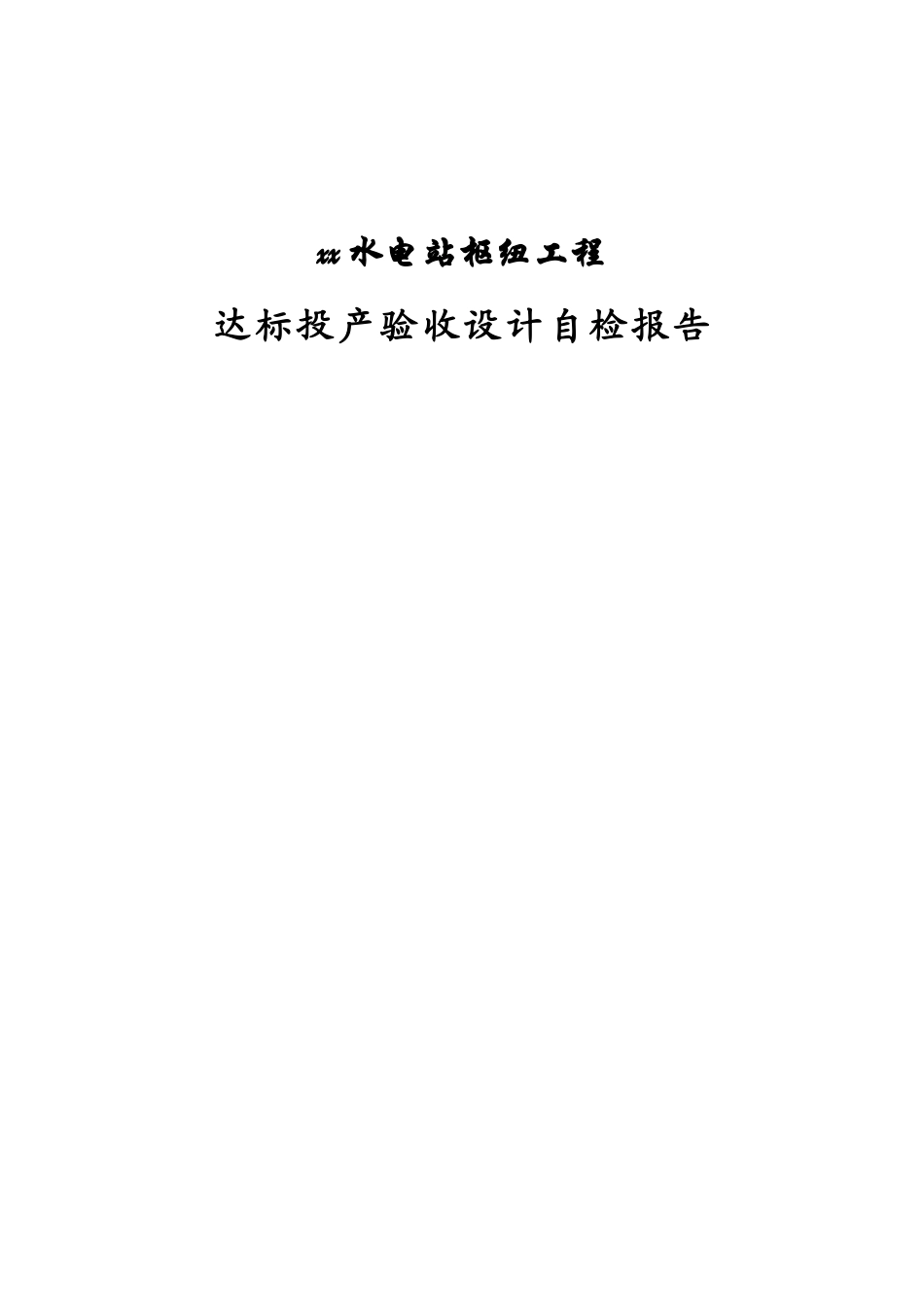

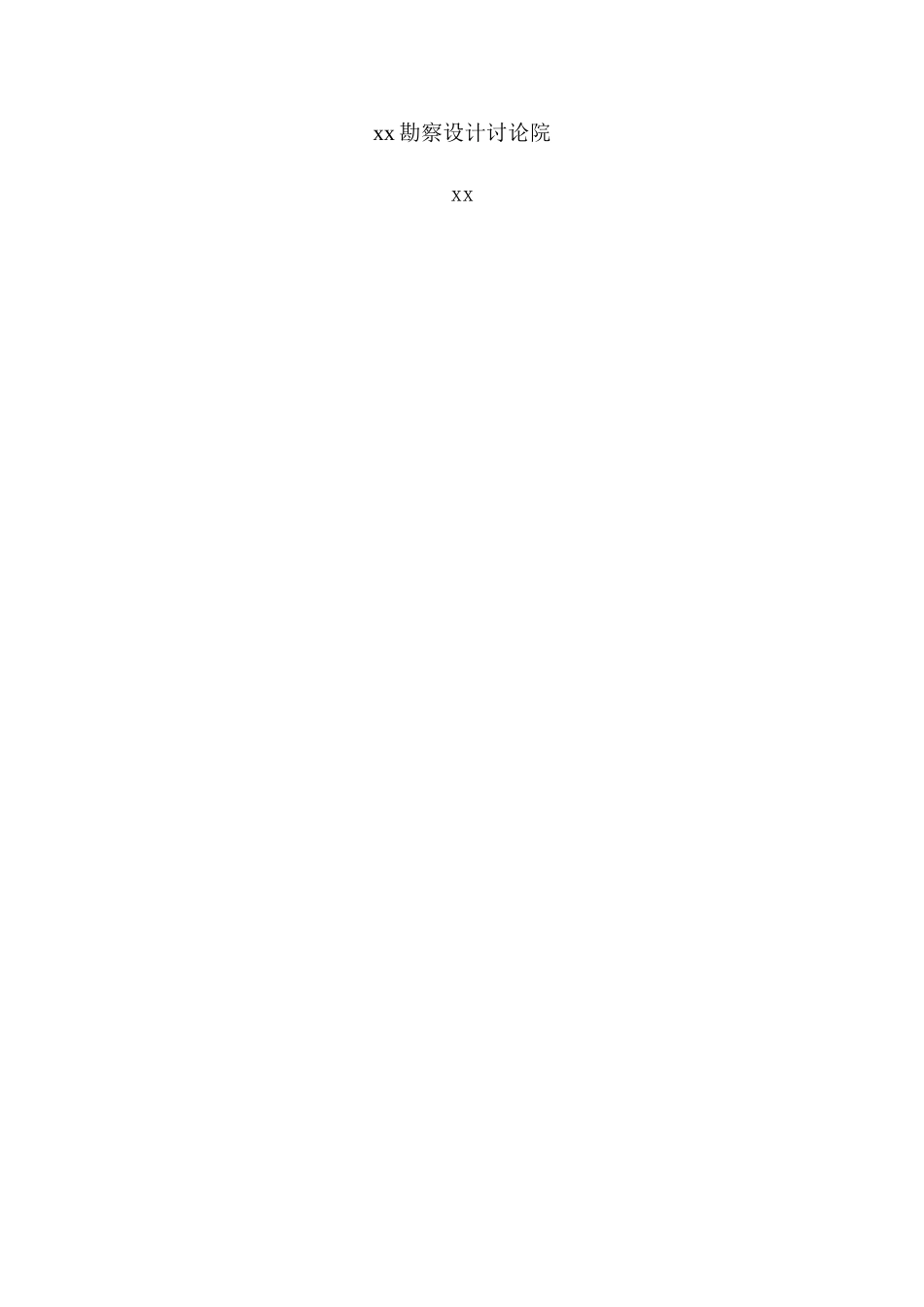

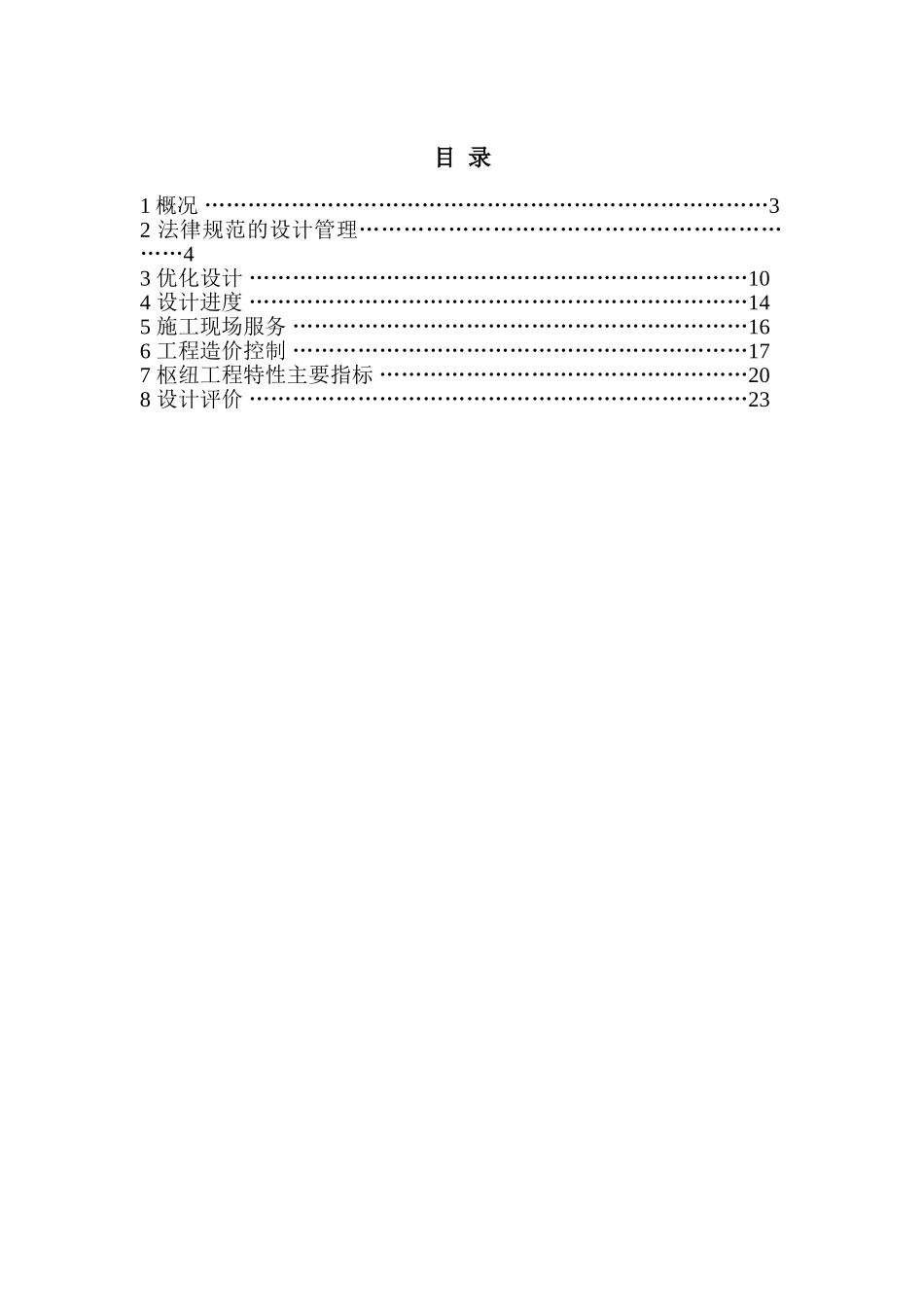

xx 水电站枢纽工程达标投产验收设计自检报告xx 勘察设计讨论院xx目 录1 概况 ……………………………………………………………………32 法律规范的设计管理………………………………………………………43 优化设计 ……………………………………………………………104 设计进度 ……………………………………………………………145 施工现场服务 ………………………………………………………166 工程造价控制 ………………………………………………………177 枢纽工程特性主要指标 ……………………………………………208 设计评价 ……………………………………………………………231 概况1.1 工程概况xx 水电站位于 xx 壮族自治区与 xx 省之界河—南盘江上，电站坝址的右岸为 xx 壮族自治区隆林县，左岸为 xx 省册亨县，电站坝址距下游南盘江支流新洲河河口 200m，xx 百色至 xx 盘县二级公路（324 国道）从坝址右岸经过，是红水河综合利用规划的第三个梯级电站。坝址以上控制流域面积 51600km2，占全流域面积的 39.4%，多年平均流量616m3/s，多年平均径流量 194 亿 m3。水库总库容 2.78 亿 m3，正常水位库容2.11 亿 m3。正常蓄水位为 440m，死水位 437.5m。本工程以发电为主，电站总装机容量 405MW,厂内装三台轴流转浆式机组。单机容量 135 MW，保证出力126.88 MW，多年平均发电量 16.03 亿 kW·h。电站本身为日调节，由于上游天生桥一级水电站具有多年调节性能的水库已建成投产，本电站随之也具有较好的调节性能。电站枢纽主要建筑物由溢流坝、河床式厂房、左右岸重力坝及户内式开关站组成，坝顶高程 449.20m，枢纽建筑物坝顶总长 385.18m。溢流坝为碾压混凝土坝，布置在河床靠左侧的深河槽位置，共设 5 个溢流表孔，最大坝高 67.20m,下游消能采纳宽尾墩加戽式消力池型式。河床式厂房布置在河床右岸的漫滩上，内装 3 台轴流转浆水轮发电机组。厂房段总长 128.50m，共分 5 个结构段，从右到左为：主安装间段、1＃机组～3＃机组段、副安装间段。厂房最大高度74.65m。右岸重力坝为常态混凝土坝，布置在厂房主安装间的右侧，总长48.94m，最大坝高 43.20m。左岸重力坝也为常态混凝土坝，布置在溢流坝的左侧，共分 3 个坝块，总长 70.74m，最大坝高 58.20m。开关站为 GIS 户内式开关站，布置在主厂房、安装间的下游侧，两回出线，电压等级为 220kV。1.2 设计过程1980 年由...
