池州市某电厂汽机房钢屋架及屋面板安装作业指导书

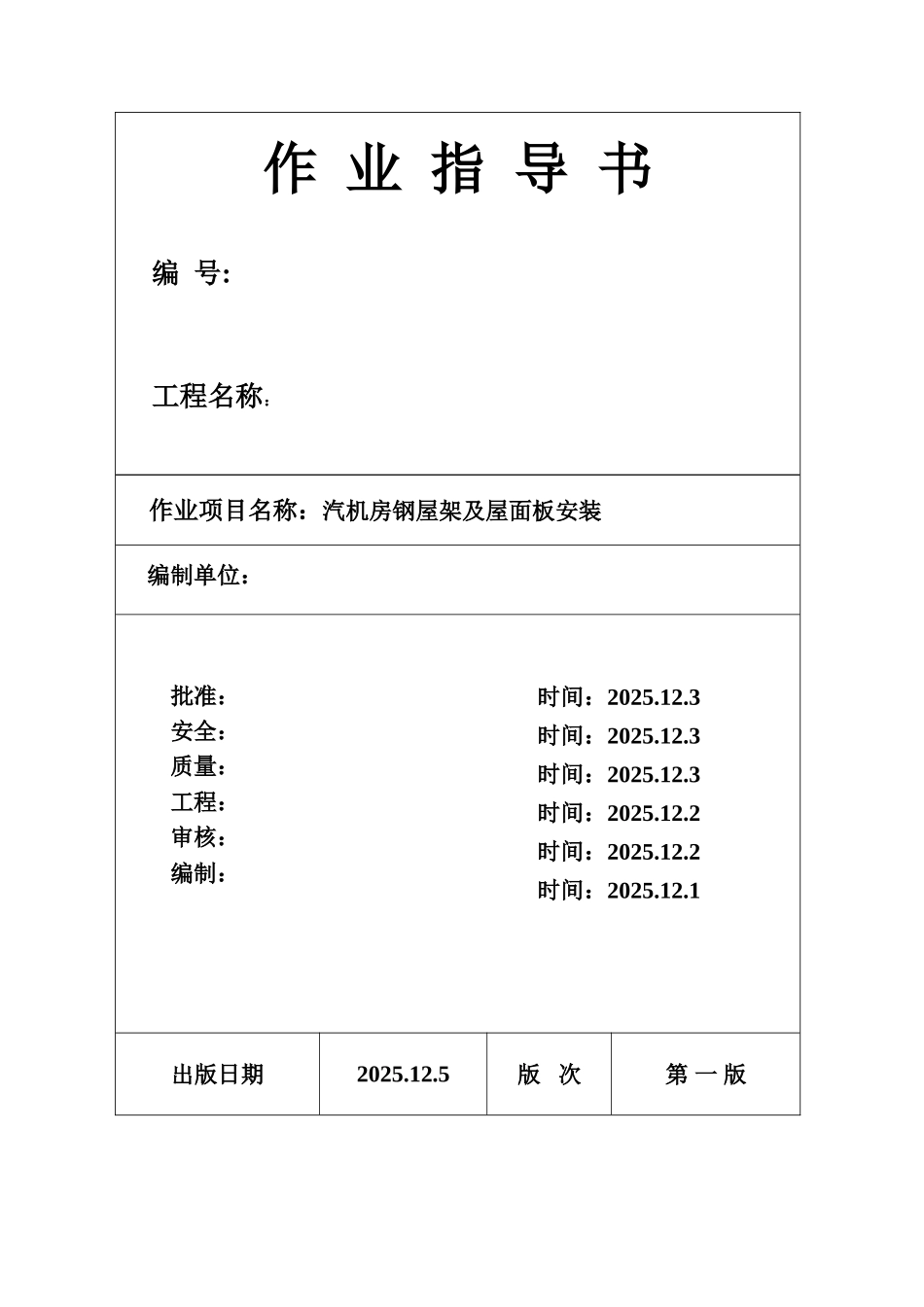

作 业 指 导 书编 号: 工程名称： 作业项目名称：汽机房钢屋架及屋面板安装编制单位： 批准： 安全：质量： 工程：审核： 编制： 时间：2025.12.3时间：2025.12.3时间：2025.12.3时间：2025.12.2时间：2025.12.2时间：2025.12.1出版日期2025.12.5版 次第 一 版目 录1 作业任务............................................12 编写依据.............................................23 作业准备和条件........................................34 作业方法及工艺要求.....................................45 作业质量标准及检验要求..................................76 成品保护.............................................87 职业安全健康、环境管理措施和文明施工........................9附录................................................131 作业任务1.1 工程概况 ****电厂一期（2X300MW）工程汽机房建筑面积为 4300 平方米，A、B 排中心跨度为 27米，轴线间距 12 米（1/7#～8#轴线为 9 米），全长 154.5 米，共计 13 跨。汽机房屋面系统包括钢屋架、屋面支撑系统、预应力钢筋混凝土屋面板三部分，汽机房屋架设计为单坡梯形屋架，截面高度 3.8 米，总长为 26.7 米，下弦最低标高为 29.4 米，上弦最高标高为 35.7 米，单榀屋架重量为 10.3 吨；屋面支撑系统型钢拼装构件，共计 195 件，最大单重为 1.4 吨；预应力钢筋混凝土屋面板截面高度为 400 毫米，最大单重约 4 吨，共计 247 块。钢结构构件现场安装焊缝及所有外露铁件防腐为：环氧富锌底漆一度，环氧中间漆一度，聚氨脂面漆两度。1.2 施工范围 本工程施工范围为单坡钢屋架、屋面支撑系统、预应力钢筋混凝土屋面板安装三部分。1.3 工程量1.3.1 钢结构安装工程量 单位：kg序号构件名称构件编号单位数量单重小计1钢屋架GWJ榀15103061545902垂直支撑CC-1件81264101123垂直支撑CC-1a件299319864垂直支撑CC-2件4137955165垂直支撑CC-2a件1107610766水平支撑Sc-1件457222887水平支撑Sc-1a件14494498水平支撑Sc-2件1657592009水平支撑Sc-2a件4454181610水平支撑Sc-3件4576230411水平支撑Sc-3a件146546512水平支撑Sc-4件8603482413水平支撑Sc-4a件249899614水平支撑Sc-5件8561448815水平支撑Sc-5a件243587016水平支撑Sc-6a件12574688817水平支撑Sc-6b件12570684018水平支撑Sc-6c件157457419水平支撑Sc-6d件157057020...
