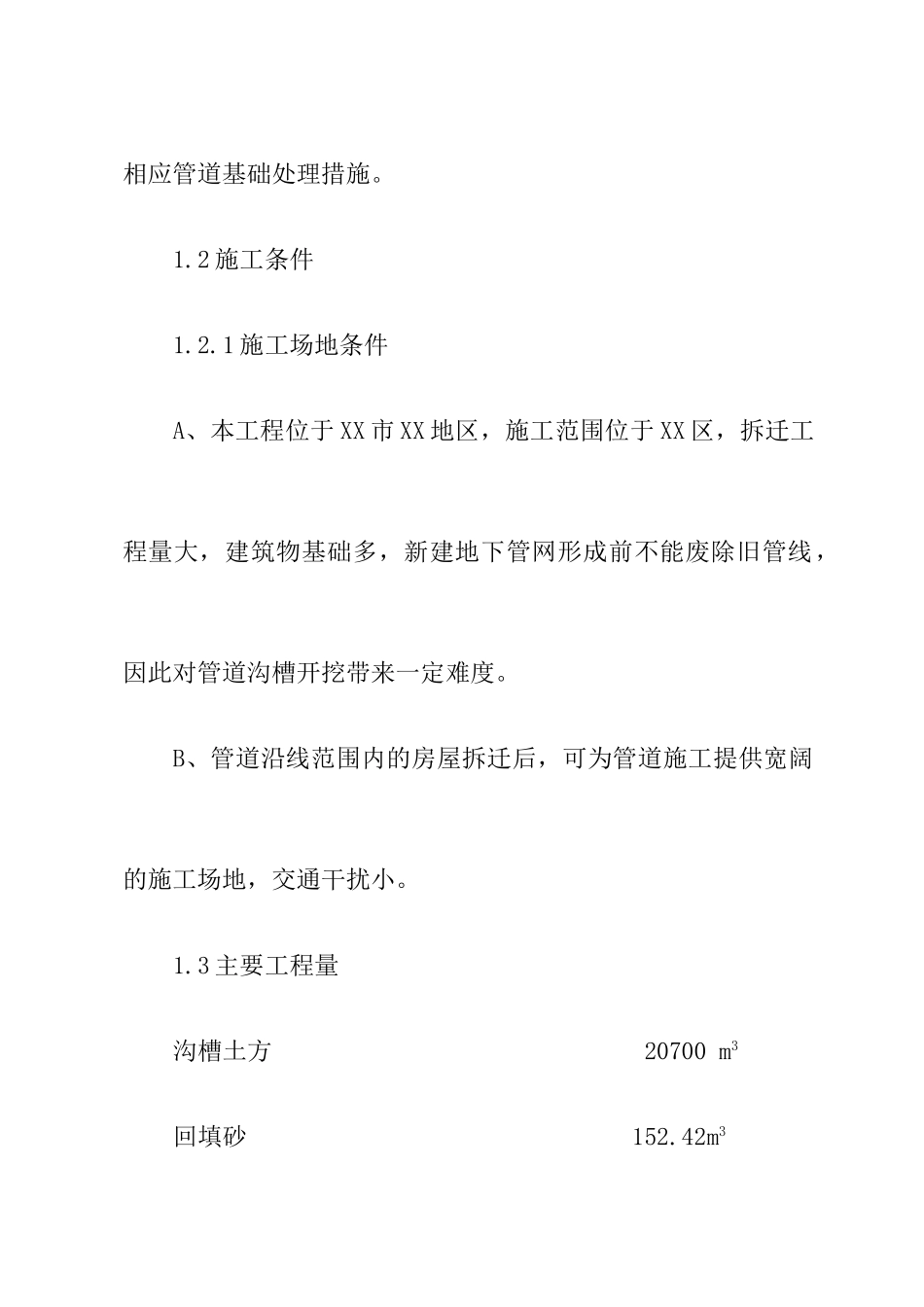

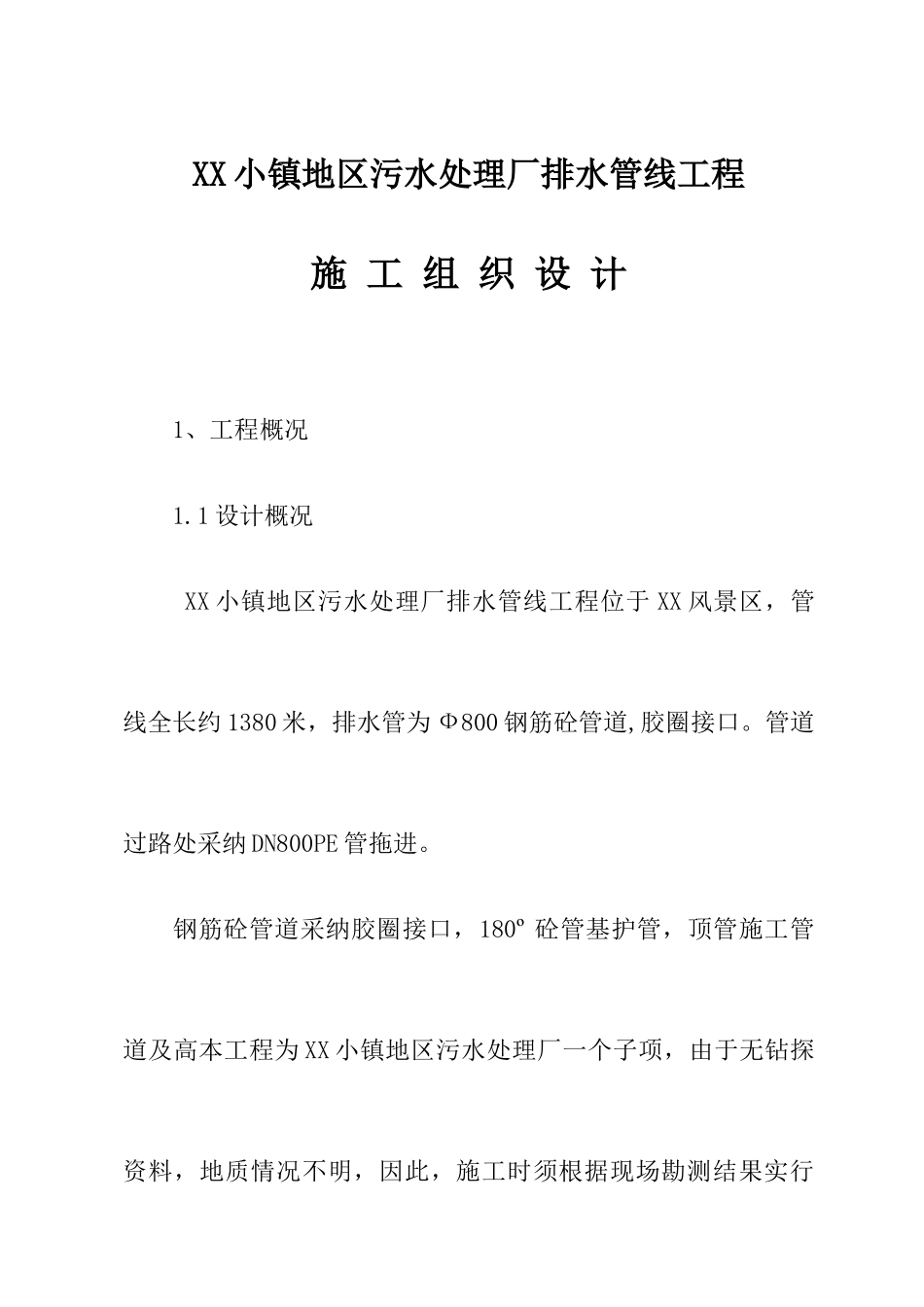

XX 小镇地区污水处理厂排水管线工程施 工 组 织 设 计 1、工程概况 1.1 设计概况XX 小镇地区污水处理厂排水管线工程位于 XX 风景区，管线全长约 1380 米，排水管为 Ф800 钢筋砼管道,胶圈接口。管道过路处采纳 DN800PE 管拖进。钢筋砼管道采纳胶圈接口，180º 砼管基护管，顶管施工管道及高本工程为 XX 小镇地区污水处理厂一个子项，由于无钻探资料，地质情况不明，因此，施工时须根据现场勘测结果实行相应管道基础处理措施。1.2 施工条件1.2.1 施工场地条件A、本工程位于 XX 市 XX 地区，施工范围位于 XX 区，拆迁工程量大，建筑物基础多，新建地下管网形成前不能废除旧管线，因此对管道沟槽开挖带来一定难度。B、管道沿线范围内的房屋拆迁后，可为管道施工提供宽阔的施工场地，交通干扰小。1.3 主要工程量沟槽土方 20700 m3回填砂 152.42m3回填土方 19785.9m3外运土方 914 m3钢筋砼排水管 d800 1380 米PE 管 DN800 680 米砖砌圆形污水检查井 15 座砖砌方形跌水检查井 5 座钢筋砼检查井 Φ2000mm 10 个螺纹钢筋 φ12 0.46t 螺纹钢筋 φ14 34.44t螺纹钢筋 φ16 0.15t螺纹钢筋 φ20 20.62t螺纹钢筋 φ22 14.08t螺纹钢筋 φ25 3.38t圆钢筋 φ10 0.76DN800 套管 20 个1.4 工程特点1.4.1 质量要求高。本工程对 XX 风景区建设具有深远意义。工程质量要求高，必须确保达到市政合格工程。1.4.2 地下管线复杂。本工程范围内电力、电信、自来水、下水、煤气等管线错综复杂，加之管道沿线不明，管线多，施工前必须详细踏勘查明，并在施工中采纳积极有效的保护措施，做好管线交叉处的施工组织，确保原有管线不受损坏。1.4.3 施工线路长。全长约 1.38km，招标文件要求工期为日历工期 40 天。我公司根据本工程的情况，结合本身经验和施工力量，确定本工程的质量目标为合格工程，工程建设工期为 40 日历天。1.4.4 安全文明施工要求高。本工程沿线单位多，施工备受关注，应采纳措施减小施工时对市民正常生产、生活的影响，安全生产，文明施工及环境保护要求极高。2、施工部署2.1 现场施工组织2.1.1 总体施工安排本工程施工的主导思想为：“先下游后上游，顶挖结合，见缝插针，以建促迁”。根据工程特点及施工段划分原则，各施工项目之间的合理搭接和逻辑关系，施工总体安排上，按开槽施工和顶管施工两条主要施工作业线展开，详见施工进度横道图。2.1.2 施工作业段划分由于本...
