污水管网工程顶管施工组织设计

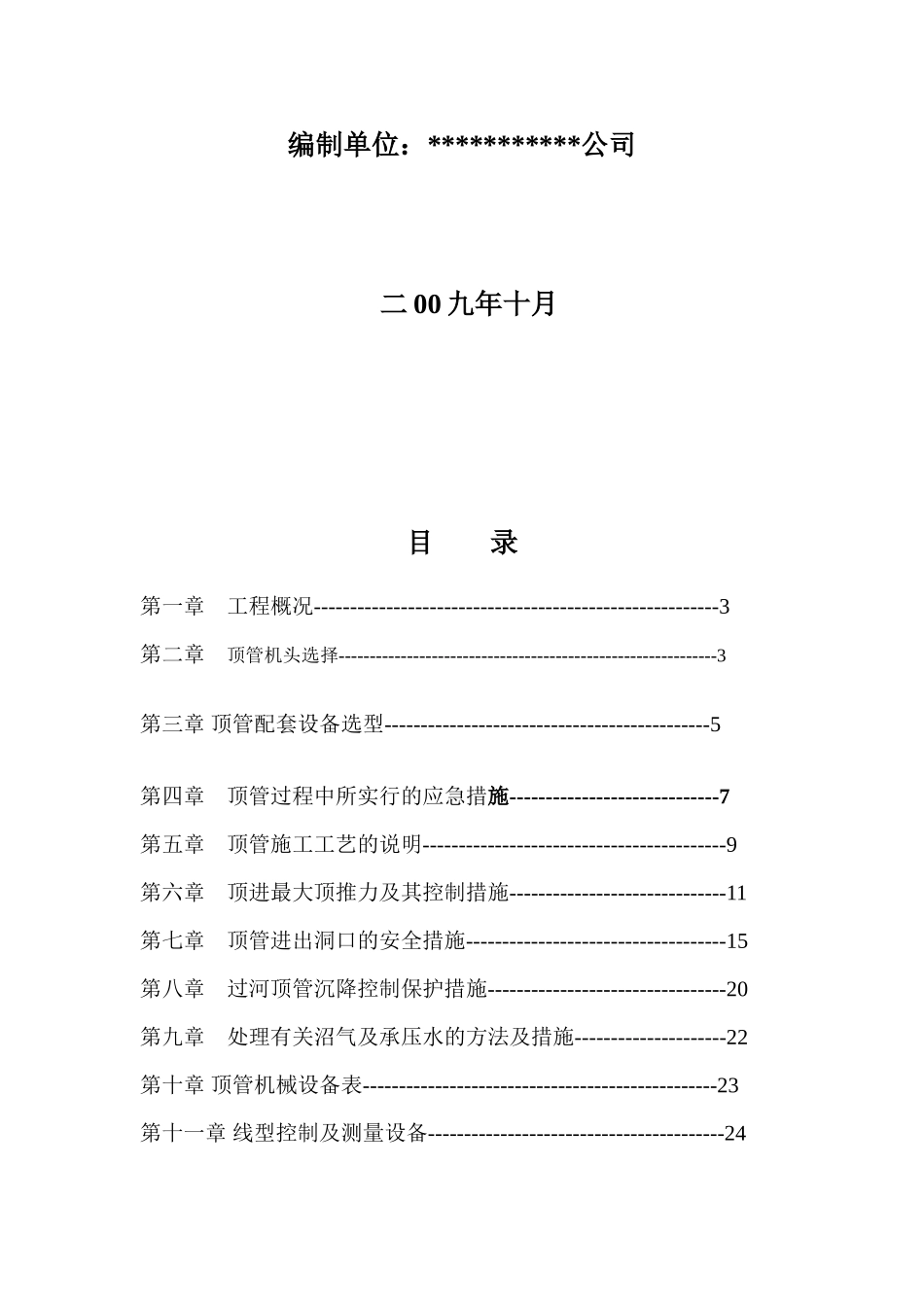

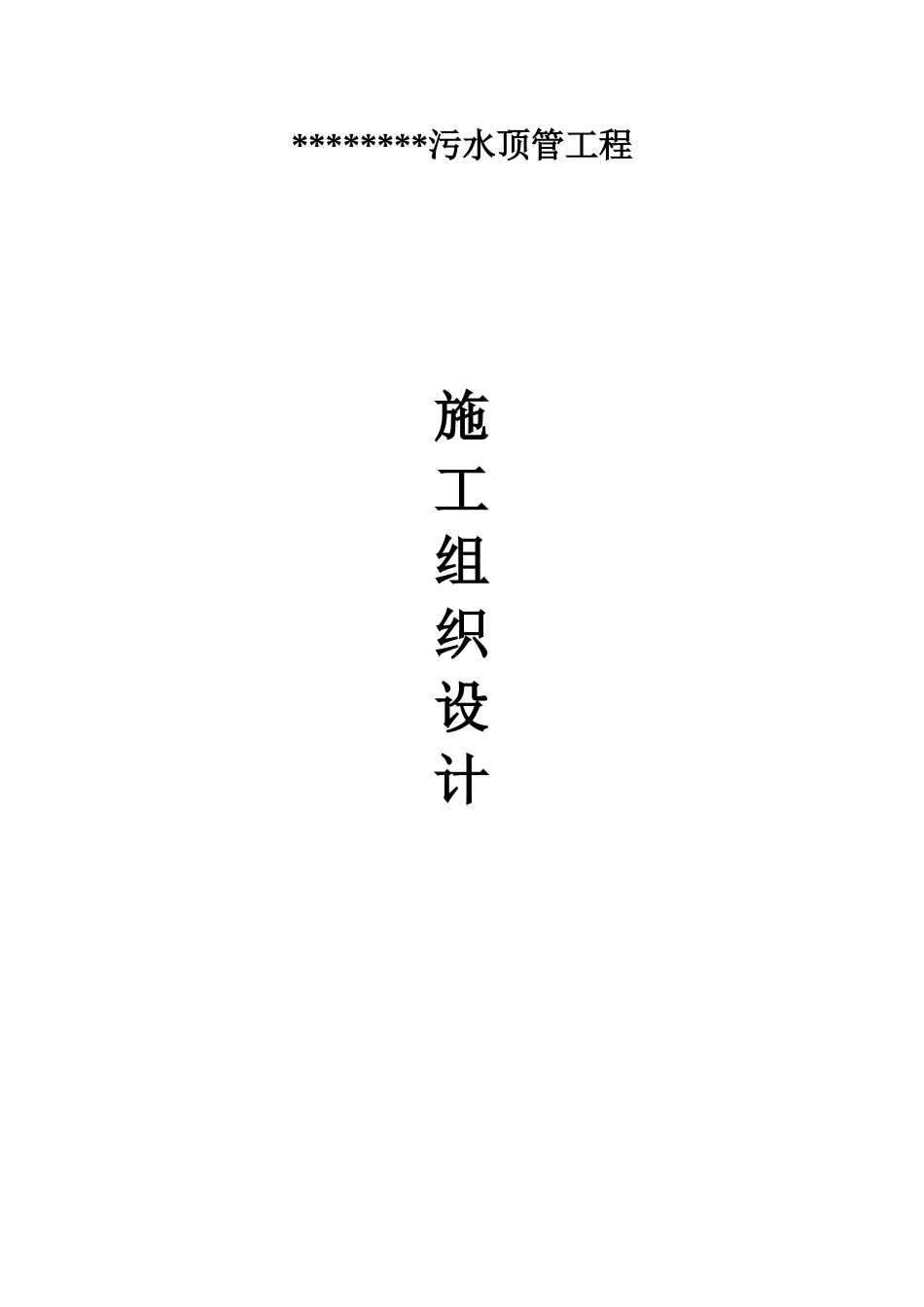

********污水顶管工程施工组织设计编制单位：***********公司 二 00 九年十月目 录第一章 工程概况--------------------------------------------------------3第二章 顶管机头选择-------------------------------------------------------------3第三章 顶管配套设备选型---------------------------------------------5第四章 顶管过程中所实行的应急措施-----------------------------7第五章 顶管施工工艺的说明------------------------------------------9第六章 顶进最大顶推力及其控制措施------------------------------11第七章 顶管进出洞口的安全措施------------------------------------15第八章 过河顶管沉降控制保护措施---------------------------------20第九章 处理有关沼气及承压水的方法及措施---------------------22第十章 顶管机械设备表-------------------------------------------------23第十一章 线型控制及测量设备-----------------------------------------24第十二章 质量保证体系及措施-----------------------------------------26第十三章 确保安全生产的技术组织措施-----------------------------27顶管施工方案一、工程概况本工程顶管是*****污水三期管网工程，全线设计为泥水平衡顶管，管径为 D1200 混泥土管总长度约为 1300 米。二、顶管机头选择经过反复方案论证，最后确定选用机械式泥水平衡顶管掘进机。机械式泥水平衡顶管掘进机是一种刀盘可伸缩的掘进机，操作可以在基坑内或地面操纵室内进行的，即 Telemole 掘进机。掘进机前壳体的前端是刀盘，在刀盘的后面就是泥水仓。刀盘是由电动机通过行星减速器减速以后再驱动的。刀盘可在泥水仓前后移动。刀盘上有二至四个矩形槽，槽内安放着可以前后伸缩的刀排和刀头。刀排向前伸时，可以切削土体，同时被切削下来的土从刀头与刀盘之间的空隙进入泥水仓内。在刀盘的面板上还散布着一个个固定的刀头。该刀头是在槽内刀头缩回后切削土体用的。在刀盘边缘还有几把边缘刀头，该刀头能在校正方向过程中把掘进机边缘的土挖净，使掘进机的方向容易校正。在平常，不进行方向校正时，该刀头可把掘进机前方的土挖成与掘进机壳体一样大小的洞，使掘进机顶进过程中，不使刀盘受挤压的力过大而影响平衡的力。在土质条件比较硬的情况下更是如此。在前后壳体之间有纠偏油缸，在掘进机下部平行地安装着两根管子为进水、排泥管。该掘进机的机械式泥...
