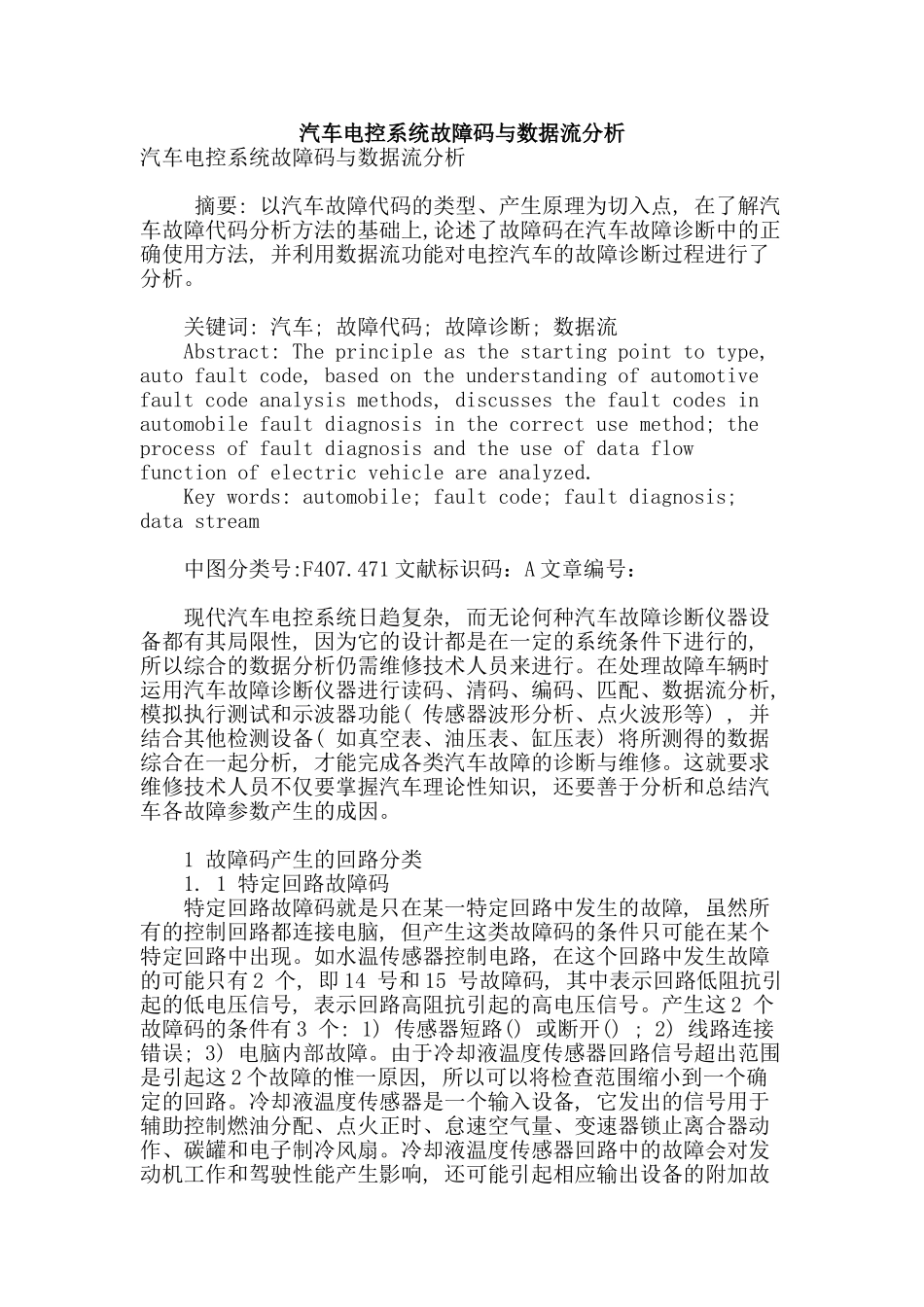

汽车电控系统故障码与数据流分析

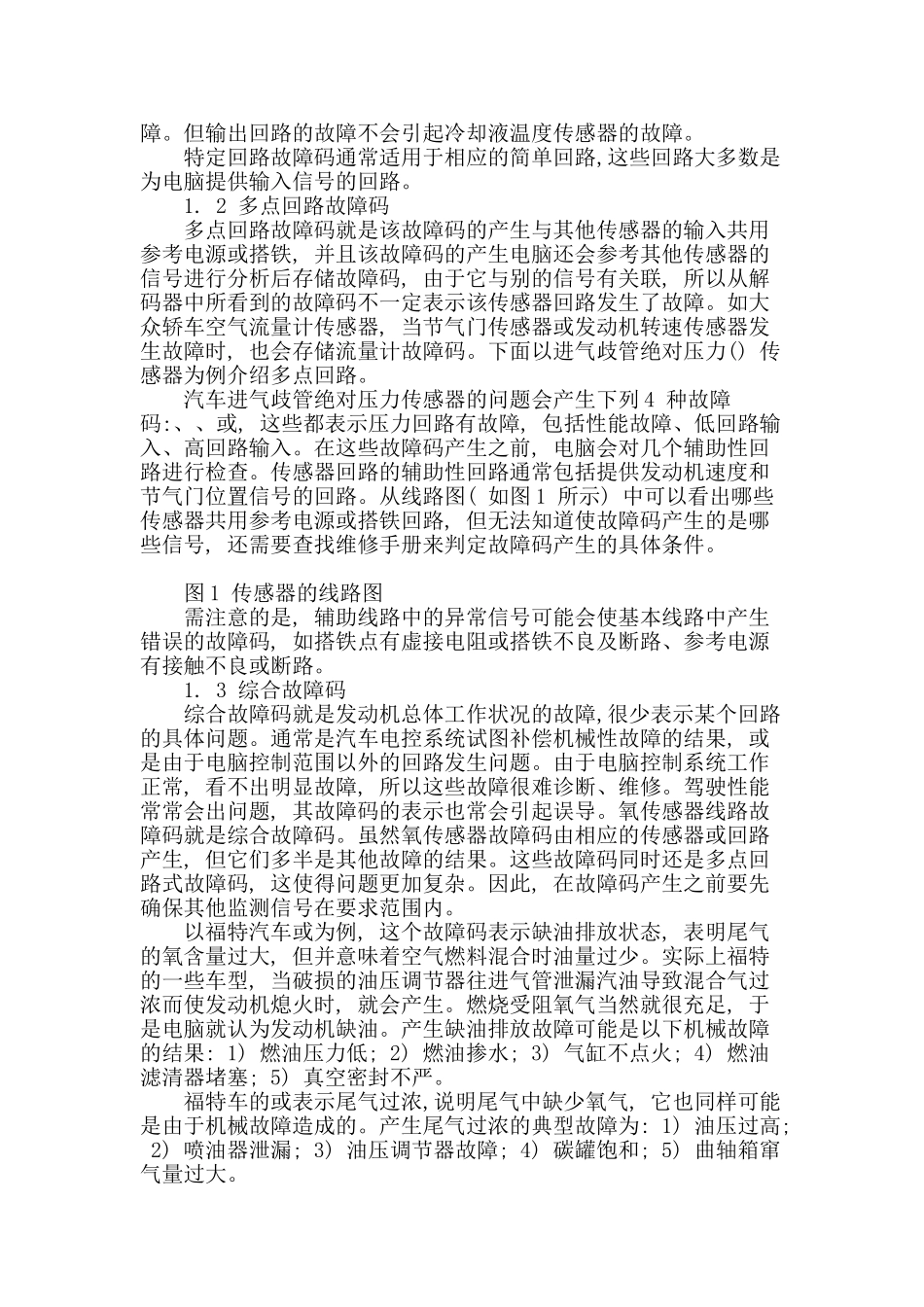

汽车电控系统故障码与数据流分析汽车电控系统故障码与数据流分析 摘要: 以汽车故障代码的类型、产生原理为切入点, 在了解汽车故障代码分析方法的基础上,论述了故障码在汽车故障诊断中的正确使用方法, 并利用数据流功能对电控汽车的故障诊断过程进行了分析。 关键词: 汽车; 故障代码; 故障诊断; 数据流 Abstract: The principle as the starting point to type, auto fault code, based on the understanding of automotive fault code analysis methods, discusses the fault codes in automobile fault diagnosis in the correct use method; the process of fault diagnosis and the use of data flow function of electric vehicle are analyzed. Key words: automobile; fault code; fault diagnosis; data stream 中图分类号:F407.471 文献标识码：A 文章编号： 现代汽车电控系统日趋复杂, 而无论何种汽车故障诊断仪器设备都有其局限性, 因为它的设计都是在一定的系统条件下进行的, 所以综合的数据分析仍需维修技术人员来进行。在处理故障车辆时运用汽车故障诊断仪器进行读码、清码、编码、匹配、数据流分析, 模拟执行测试和示波器功能( 传感器波形分析、点火波形等) , 并结合其他检测设备( 如真空表、油压表、缸压表) 将所测得的数据综合在一起分析, 才能完成各类汽车故障的诊断与维修。这就要求维修技术人员不仅要掌握汽车理论性知识, 还要善于分析和总结汽车各故障参数产生的成因。 1 故障码产生的回路分类 1. 1 特定回路故障码 特定回路故障码就是只在某一特定回路中发生的故障, 虽然所有的控制回路都连接电脑, 但产生这类故障码的条件只可能在某个特定回路中出现。如水温传感器控制电路, 在这个回路中发生故障的可能只有 2 个, 即 14 号和 15 号故障码, 其中表示回路低阻抗引起的低电压信号, 表示回路高阻抗引起的高电压信号。产生这 2 个故障码的条件有 3 个: 1) 传感器短路() 或断开() ; 2) 线路连接错误; 3) 电脑内部故障。由于冷却液温度传感器回路信号超出范围是引起这 2 个故障的惟一原因, 所以可以将检查范围缩小到一个确定的回路。冷却液温度传感器是一个输入设备, 它发出的信号用于辅助控制燃油分配、点火正时、怠速空气量、变速器锁止离合器动作、碳罐和电子制冷风扇。冷却液温度传感器回路中的故障...
