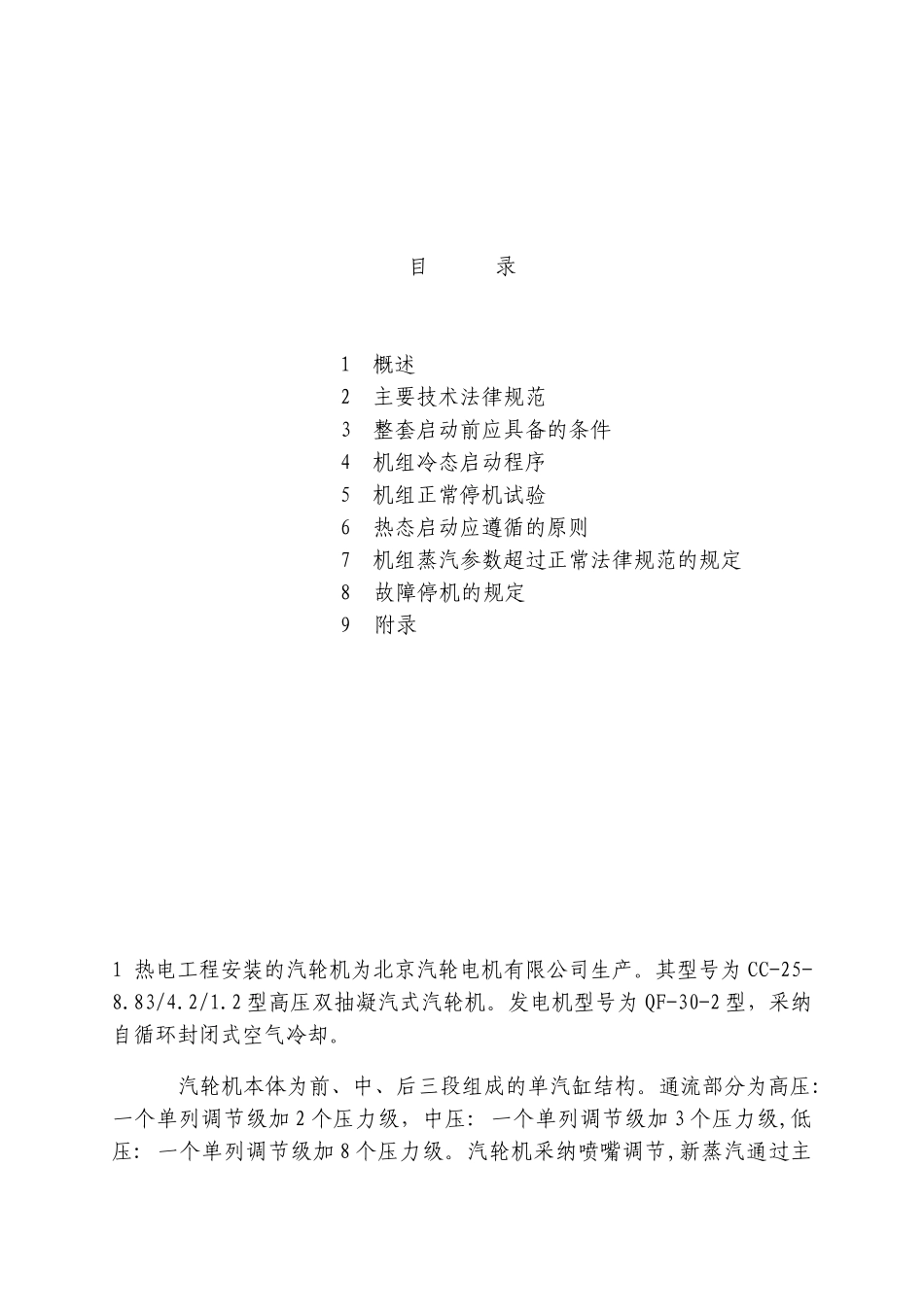

目 录1 概述 2 主要技术法律规范 3 整套启动前应具备的条件 4 机组冷态启动程序 5 机组正常停机试验 6 热态启动应遵循的原则 7 机组蒸汽参数超过正常法律规范的规定8故障停机的规定9附录1 热电工程安装的汽轮机为北京汽轮电机有限公司生产。其型号为 CC-25-8.83/4.2/1.2 型高压双抽凝汽式汽轮机。发电机型号为 QF-30-2 型，采纳自循环封闭式空气冷却。汽轮机本体为前、中、后三段组成的单汽缸结构。通流部分为高压:一个单列调节级加 2 个压力级，中压: 一个单列调节级加 3 个压力级,低压: 一个单列调节级加 8 个压力级。汽轮机采纳喷嘴调节,新蒸汽通过主汽阀后,由 4 根主汽管分别引入 4 个调节阀控制进入汽轮机。工业抽汽和采暖抽汽由中压油动机带动调节汽阀和低压油动机带动旋转隔板调节,汽缸的高、中、低部分采纳垂直法兰连接,汽缸下部采纳下猫爪支承在前轴承上,排汽缸设有扩压导流装置。汽轮机前、后轴承均为椭圆轴承，机组一阶临界转速 1650r/min。发电机临界转速 1410 r/min, 发电机轴承为可自调整的球面轴承。前箱内装有主油泵和调节保安部套及径向推力联合轴承。盘车装置为涡轮蜗杆和径向齿轮减速结构，采纳低速盘车,盘车转速为 5.6 r/min, 并带有高压顶轴系统装置。 调节系统包括调速和调压两部分，均采纳电液调节方式。电调接受汽机转速、主汽压力、中压/低压抽汽压力、及发电机功率信号，高、中、低压油动机开度反馈信号，停机、甩负荷、安全油压低信号。通过给定指令自动或手动开大、关小调节汽阀和旋转隔板以改变蒸汽流量，进而调整机组的转速或负荷、抽汽压力及抽汽量。保安系统包括机械安全装置（飞锤式危险遮断器）、危险遮断器滑阀、事故电磁阀等。机组主要辅机设备包括二台低压加热器，两台高压加热器，一台汽封加热器，二台凝聚水泵，两台射水泵及抽气器，一台凝汽器,二台循环水泵及胶球清洗装置。除氧给水系统为给水母管制系统（考虑二期工程）,一台高压除氧器，一台低压除氧器,二台给水泵,二台中继水泵。 本方案编制依据：(1) 部颁《火力发电厂基本建设工程启动及竣工验收规程(1996 年版)及相关规程》。(2) 部颁《电力建设施工及验收技术法律规范》。(3) 部颁《火电工程调整试运质量检验及评定标准》。(4) 部颁《电力基本建设工程质量监督规定》。(5) 部颁《火电机组移交生产达标考核评定办法(1997 年版)》。(6) 北京汽轮电机有限公司《CC25-8.83/4.2/1.2 型高压双抽汽凝汽...
