沉井施工安全管理手册

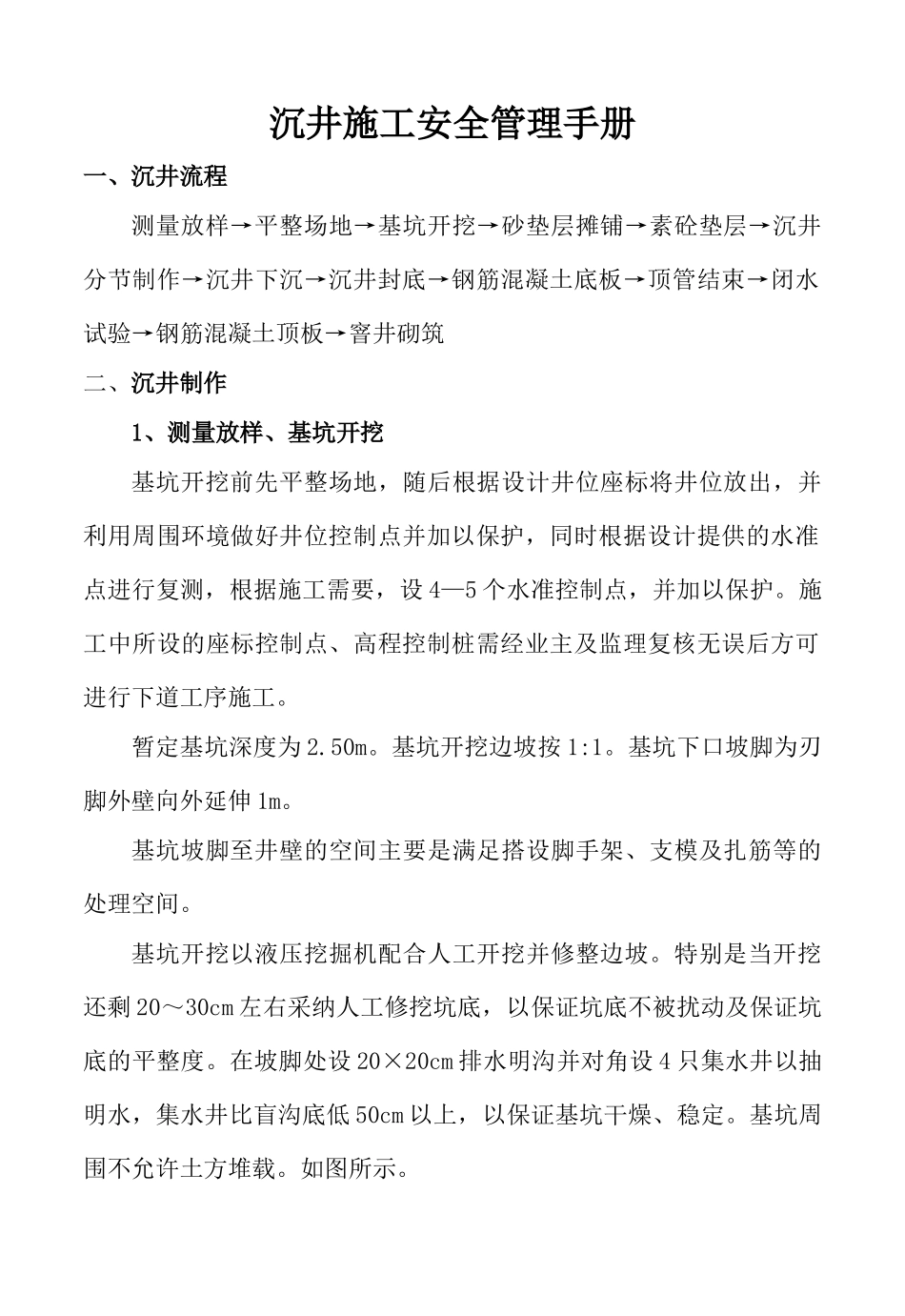

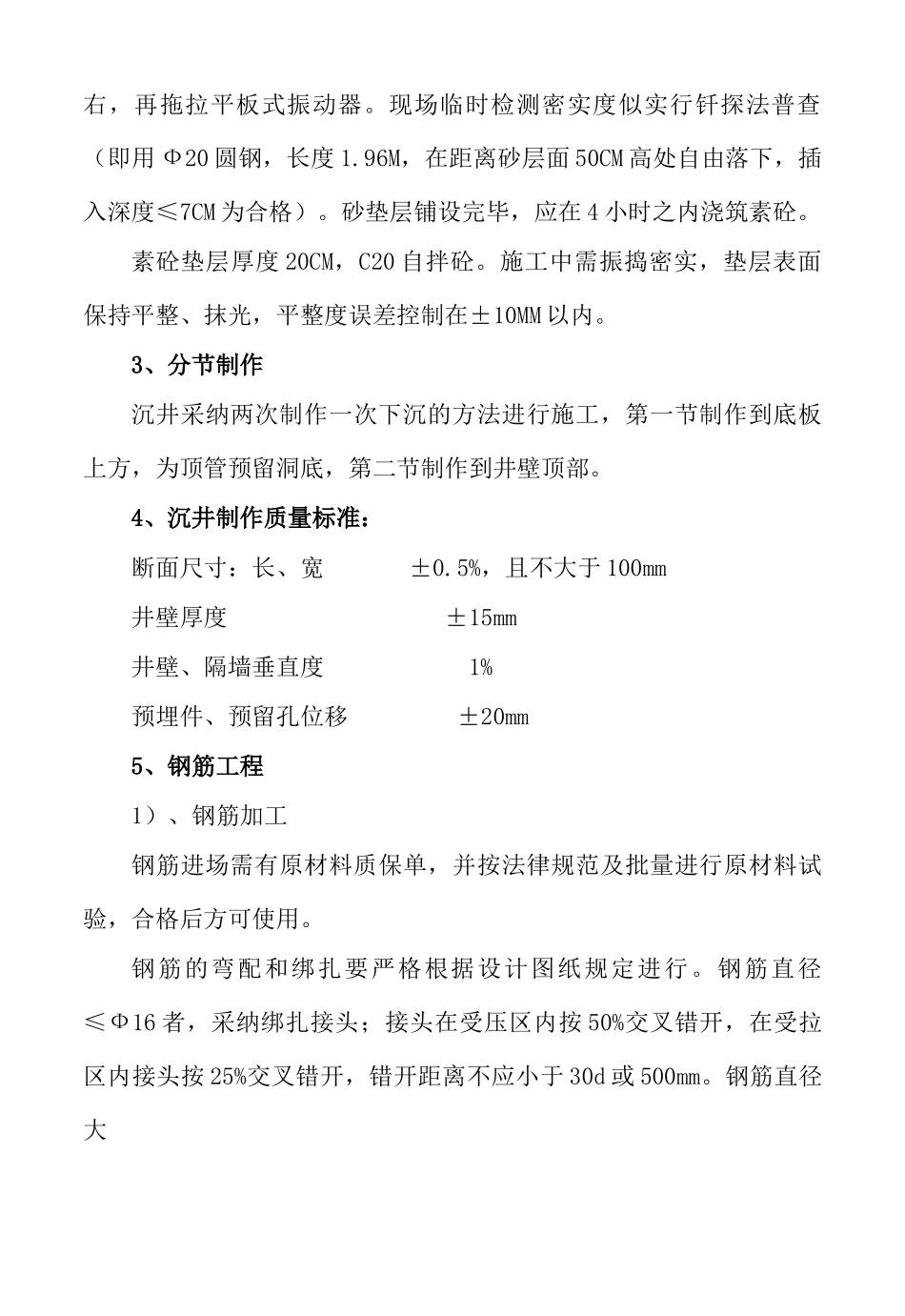

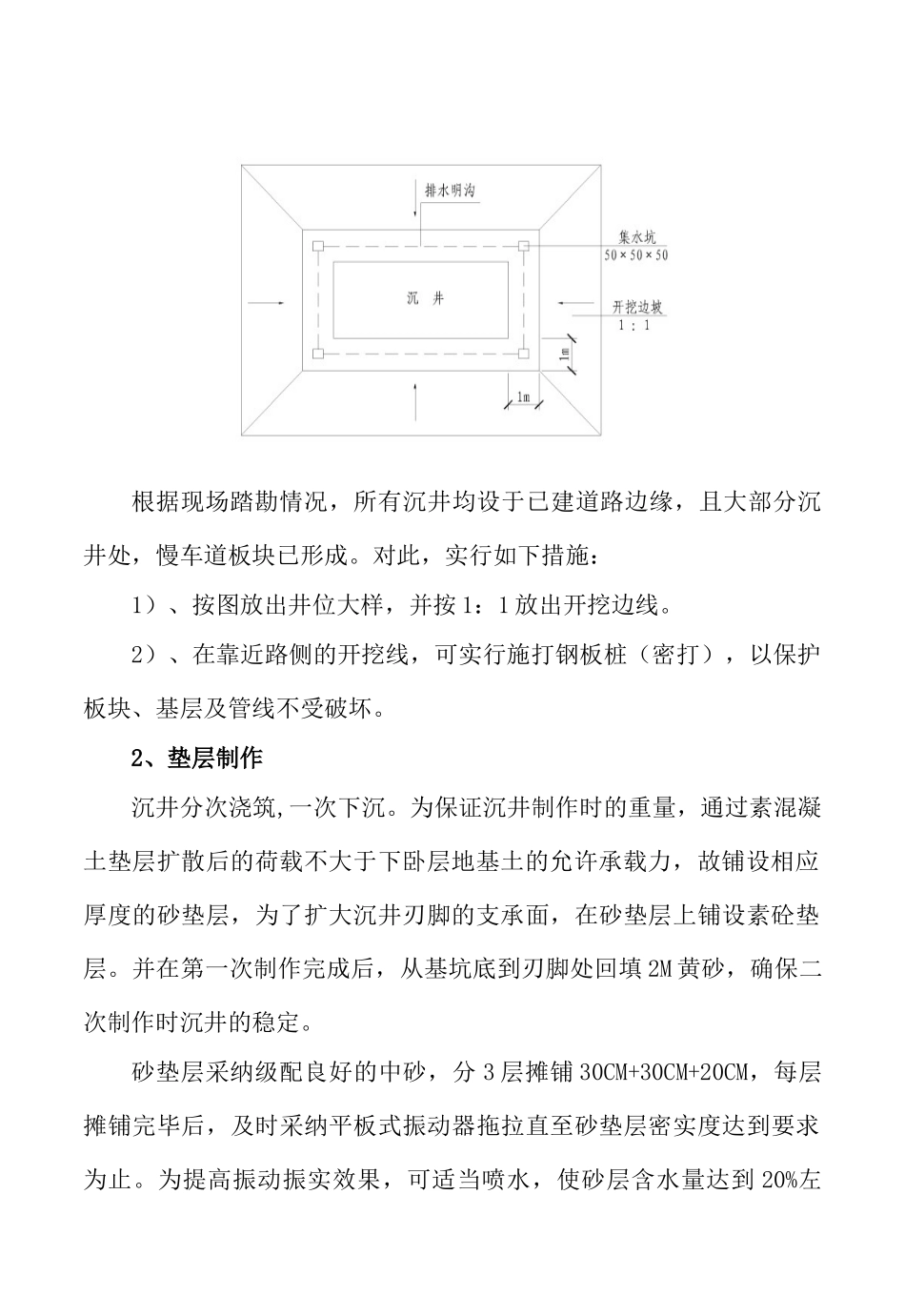

沉井施工安全管理手册一、沉井流程测量放样→平整场地→基坑开挖→砂垫层摊铺→素砼垫层→沉井分节制作→沉井下沉→沉井封底→钢筋混凝土底板→顶管结束→闭水试验→钢筋混凝土顶板→窨井砌筑二、沉井制作1、测量放样、基坑开挖基坑开挖前先平整场地，随后根据设计井位座标将井位放出，并利用周围环境做好井位控制点并加以保护，同时根据设计提供的水准点进行复测，根据施工需要，设 4—5 个水准控制点，并加以保护。施工中所设的座标控制点、高程控制桩需经业主及监理复核无误后方可进行下道工序施工。暂定基坑深度为 2.50m。基坑开挖边坡按 1:1。基坑下口坡脚为刃脚外壁向外延伸 1m。基坑坡脚至井壁的空间主要是满足搭设脚手架、支模及扎筋等的处理空间。基坑开挖以液压挖掘机配合人工开挖并修整边坡。特别是当开挖还剩 20～30cm 左右采纳人工修挖坑底，以保证坑底不被扰动及保证坑底的平整度。在坡脚处设 20×20cm 排水明沟并对角设 4 只集水井以抽明水，集水井比盲沟底低 50cm 以上，以保证基坑干燥、稳定。基坑周围不允许土方堆载。如图所示。根据现场踏勘情况，所有沉井均设于已建道路边缘，且大部分沉井处，慢车道板块已形成。对此，实行如下措施：1）、按图放出井位大样，并按 1：1 放出开挖边线。2）、在靠近路侧的开挖线，可实行施打钢板桩（密打），以保护板块、基层及管线不受破坏。2、垫层制作沉井分次浇筑,一次下沉。为保证沉井制作时的重量，通过素混凝土垫层扩散后的荷载不大于下卧层地基土的允许承载力，故铺设相应厚度的砂垫层，为了扩大沉井刃脚的支承面，在砂垫层上铺设素砼垫层。并在第一次制作完成后，从基坑底到刃脚处回填 2M 黄砂，确保二次制作时沉井的稳定。砂垫层采纳级配良好的中砂，分 3 层摊铺 30CM+30CM+20CM，每层摊铺完毕后，及时采纳平板式振动器拖拉直至砂垫层密实度达到要求为止。为提高振动振实效果，可适当喷水，使砂层含水量达到 20%左右，再拖拉平板式振动器。现场临时检测密实度似实行钎探法普查（即用 Ф20 圆钢，长度 1.96M，在距离砂层面 50CM 高处自由落下，插入深度≤7CM 为合格）。砂垫层铺设完毕，应在 4 小时之内浇筑素砼。素砼垫层厚度 20CM，C20 自拌砼。施工中需振捣密实，垫层表面保持平整、抹光，平整度误差控制在±10MM 以内。3、分节制作沉井采纳两次制作一次下沉的方法进行施工，第一节制作到底板上方，为顶管预留洞底，第二节制作到井壁顶部。4、沉井...
