油库码头1000kn系缆墩桩基工程施工方案

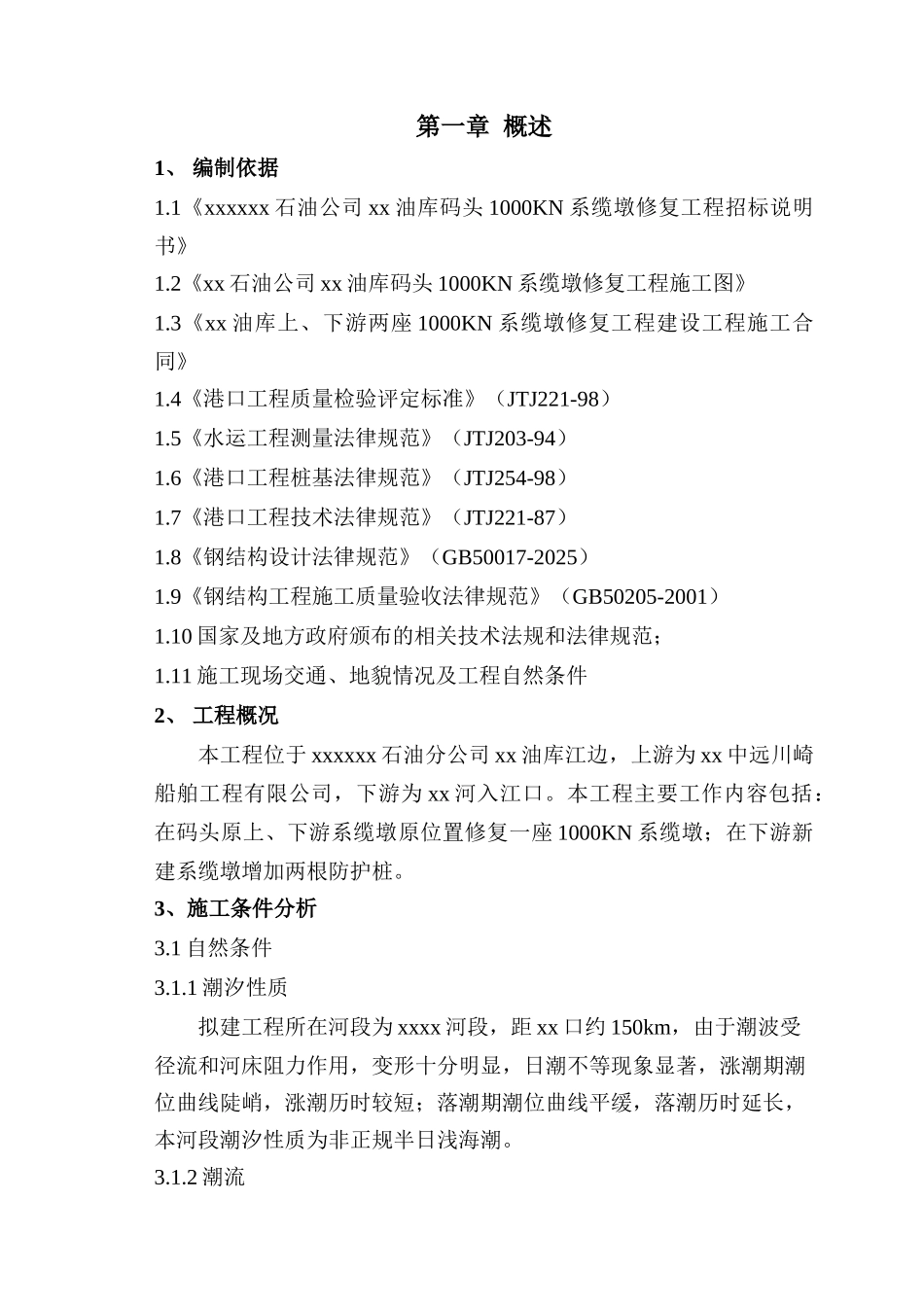

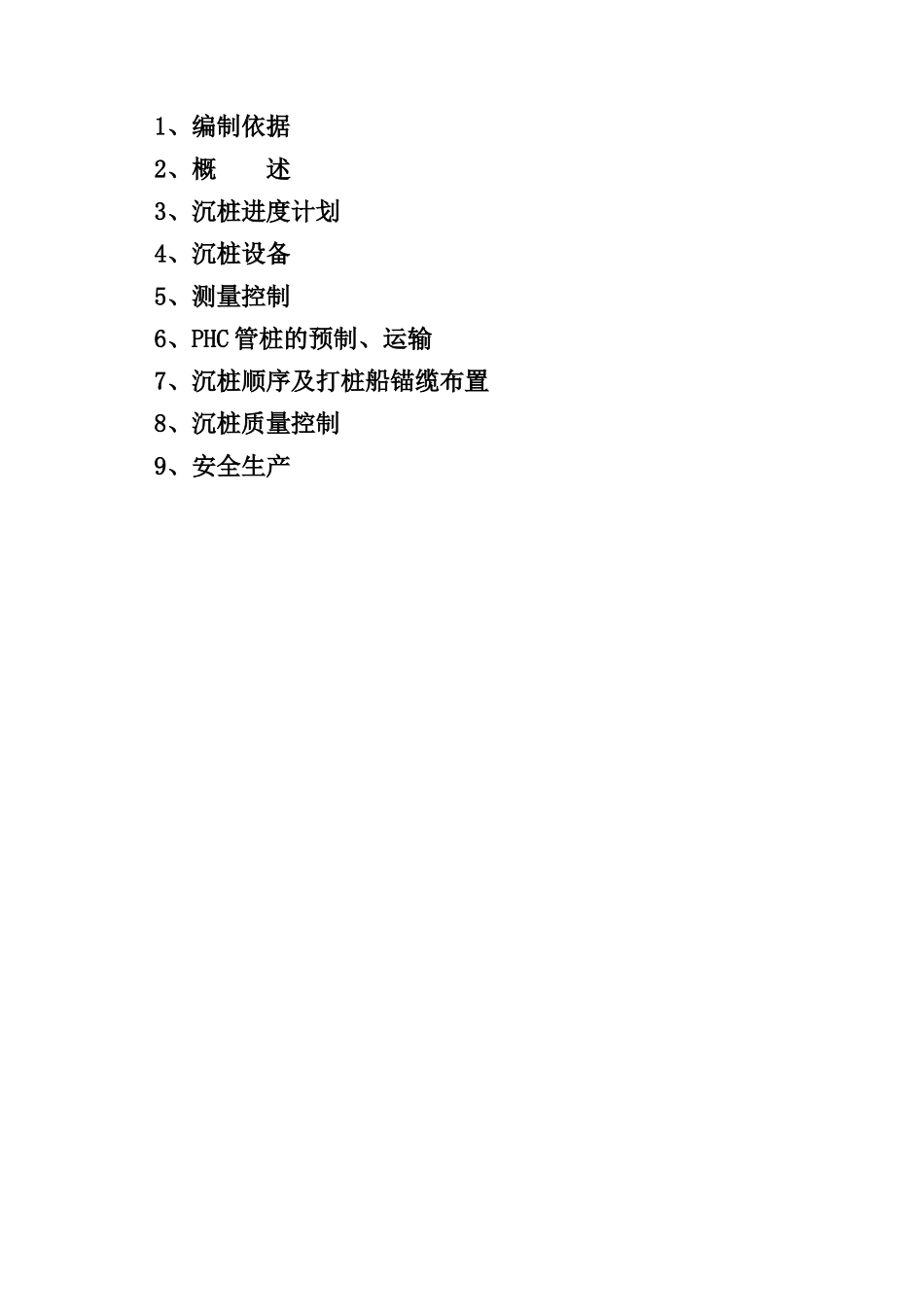

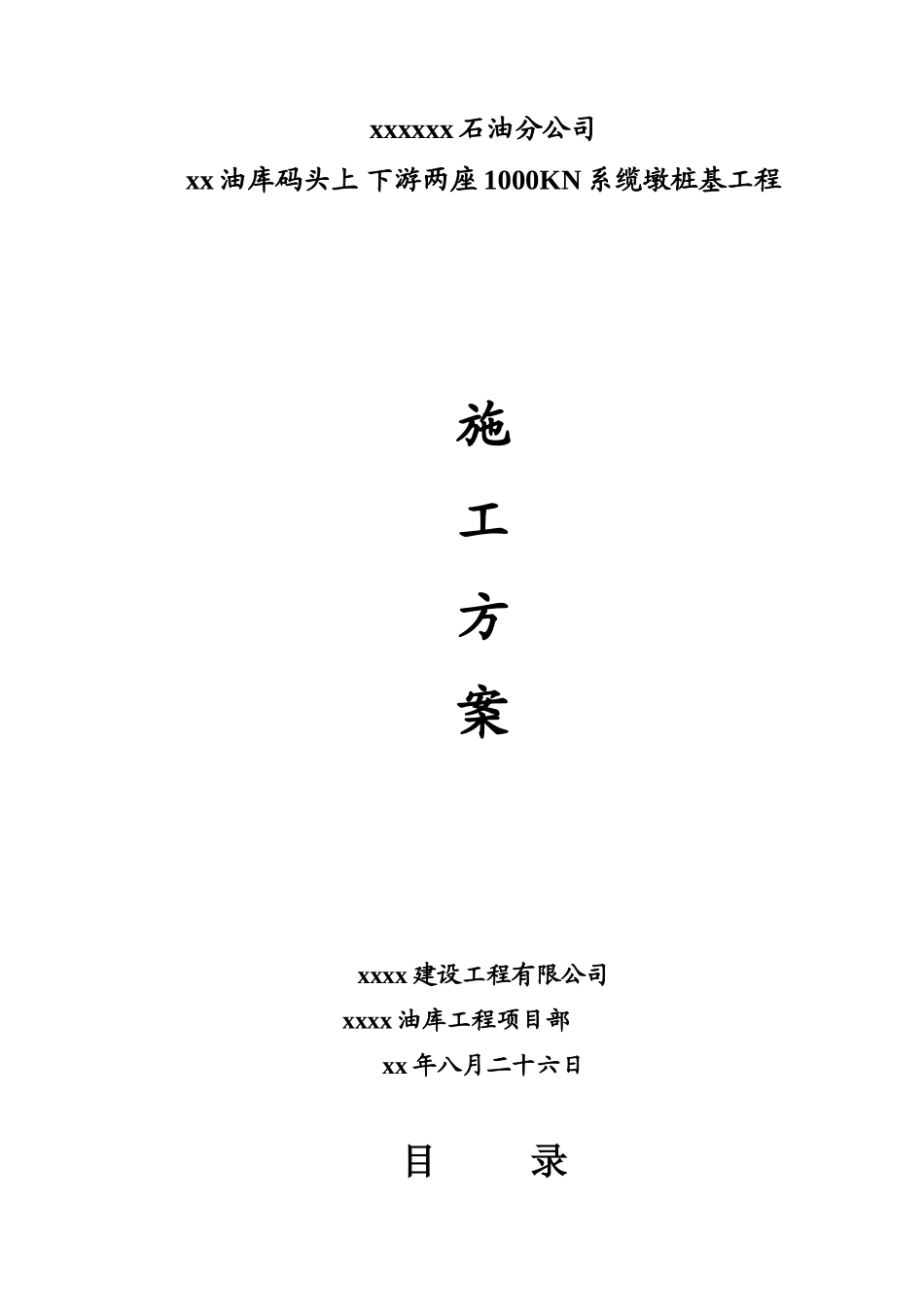

xxxxxx 石油分公司xx 油库码头上 下游两座 1000KN 系缆墩桩基工程施工方案xxxx 建设工程有限公司xxxx 油库工程项目部xx 年八月二十六日目 录1、编制依据2、概 述3、沉桩进度计划4、沉桩设备5、测量控制6、PHC 管桩的预制、运输7、沉桩顺序及打桩船锚缆布置8、沉桩质量控制9、安全生产第一章 概述1、 编制依据1.1《xxxxxx 石油公司 xx 油库码头 1000KN 系缆墩修复工程招标说明书》1.2《xx 石油公司 xx 油库码头 1000KN 系缆墩修复工程施工图》1.3《xx 油库上、下游两座 1000KN 系缆墩修复工程建设工程施工合同》1.4《港口工程质量检验评定标准》（JTJ221-98）1.5《水运工程测量法律规范》（JTJ203-94）1.6《港口工程桩基法律规范》（JTJ254-98）1.7《港口工程技术法律规范》（JTJ221-87）1.8《钢结构设计法律规范》（GB50017-2025）1.9《钢结构工程施工质量验收法律规范》（GB50205-2001）1.10 国家及地方政府颁布的相关技术法规和法律规范；1.11 施工现场交通、地貌情况及工程自然条件2、 工程概况本工程位于 xxxxxx 石油分公司 xx 油库江边，上游为 xx 中远川崎船舶工程有限公司，下游为 xx 河入江口。本工程主要工作内容包括：在码头原上、下游系缆墩原位置修复一座 1000KN 系缆墩；在下游新建系缆墩增加两根防护桩。3、施工条件分析3.1 自然条件3.1.1 潮汐性质拟建工程所在河段为 xxxx 河段，距 xx 口约 150km，由于潮波受径流和河床阻力作用，变形十分明显，日潮不等现象显著，涨潮期潮位曲线陡峭，涨潮历时较短；落潮期潮位曲线平缓，落潮历时延长，本河段潮汐性质为非正规半日浅海潮。3.1.2 潮流本工程河段处在 xx 潮流界范围内，随着 xx 径流量的季节变化以及河口潮汐动力强弱的交替转换，工程河段潮流流态表现为往复流和单向流之间交替变化，以往复流为主。拟建码头区水域落潮流速、落潮流历时均明显大于涨潮流。在 xx 迳流和外海传入的潮波的双重作用下，水流基本呈每日二涨二落的潮流形态。3.1.3 设计潮位设计高潮位 +4.72m极端高潮位 +6.72m设计低潮位 +0.50m极端低潮位 +0.38m3.1.4 波浪该区重现期为五十年一遇的波浪要素如下表： 波要素浪向H1%（m）H 平均（m）H5％(m)H13％(m)T 平均(s)L(m)SW 向1.830.831.511.264.531.36S 向2.661.252.201.855.442.44SE 向2.110.981.741.444.835.44工程所在地波浪主要为 SW 方向。3.1.5 风况根据 xx 气象站 1951 年～1985...
