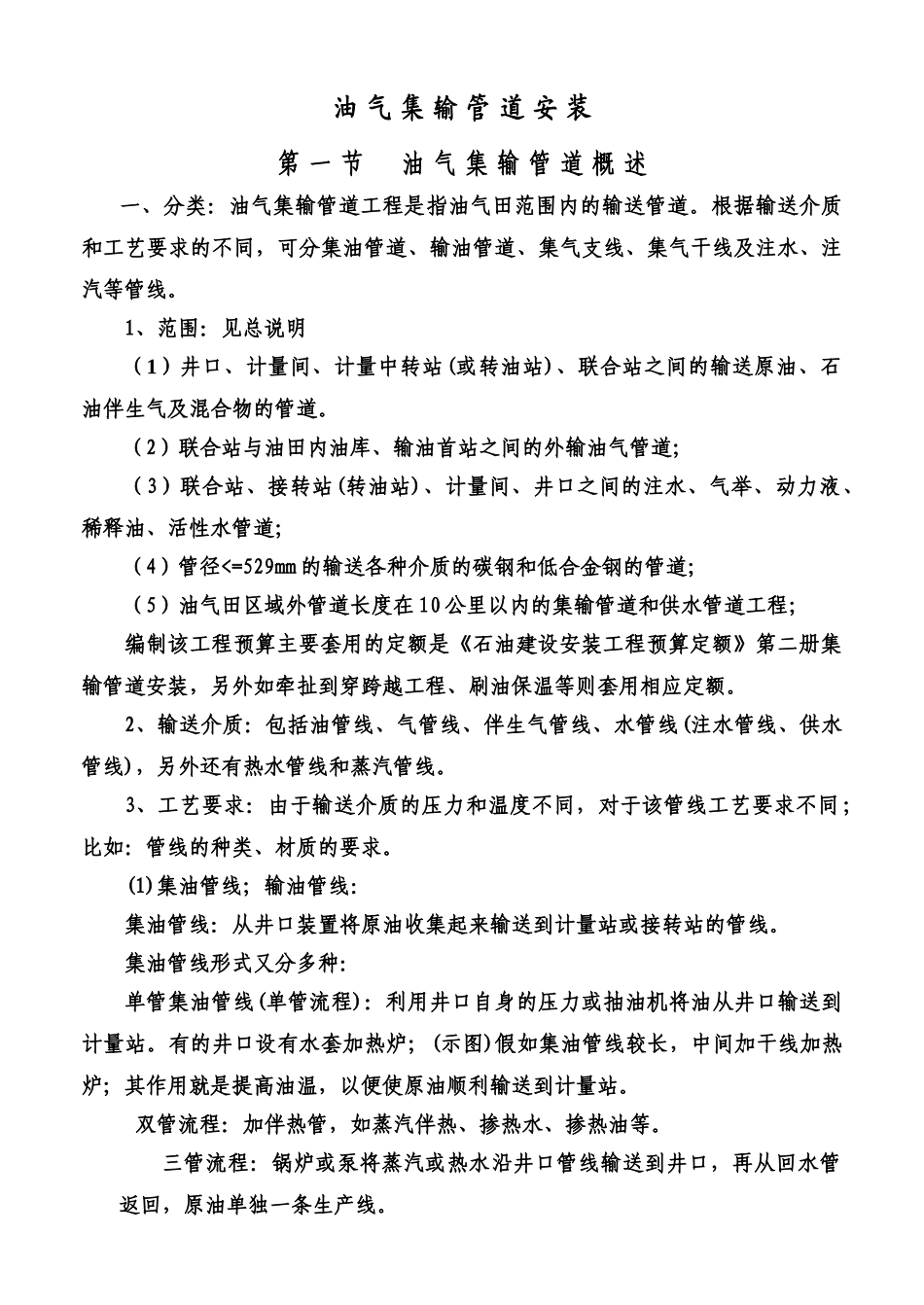

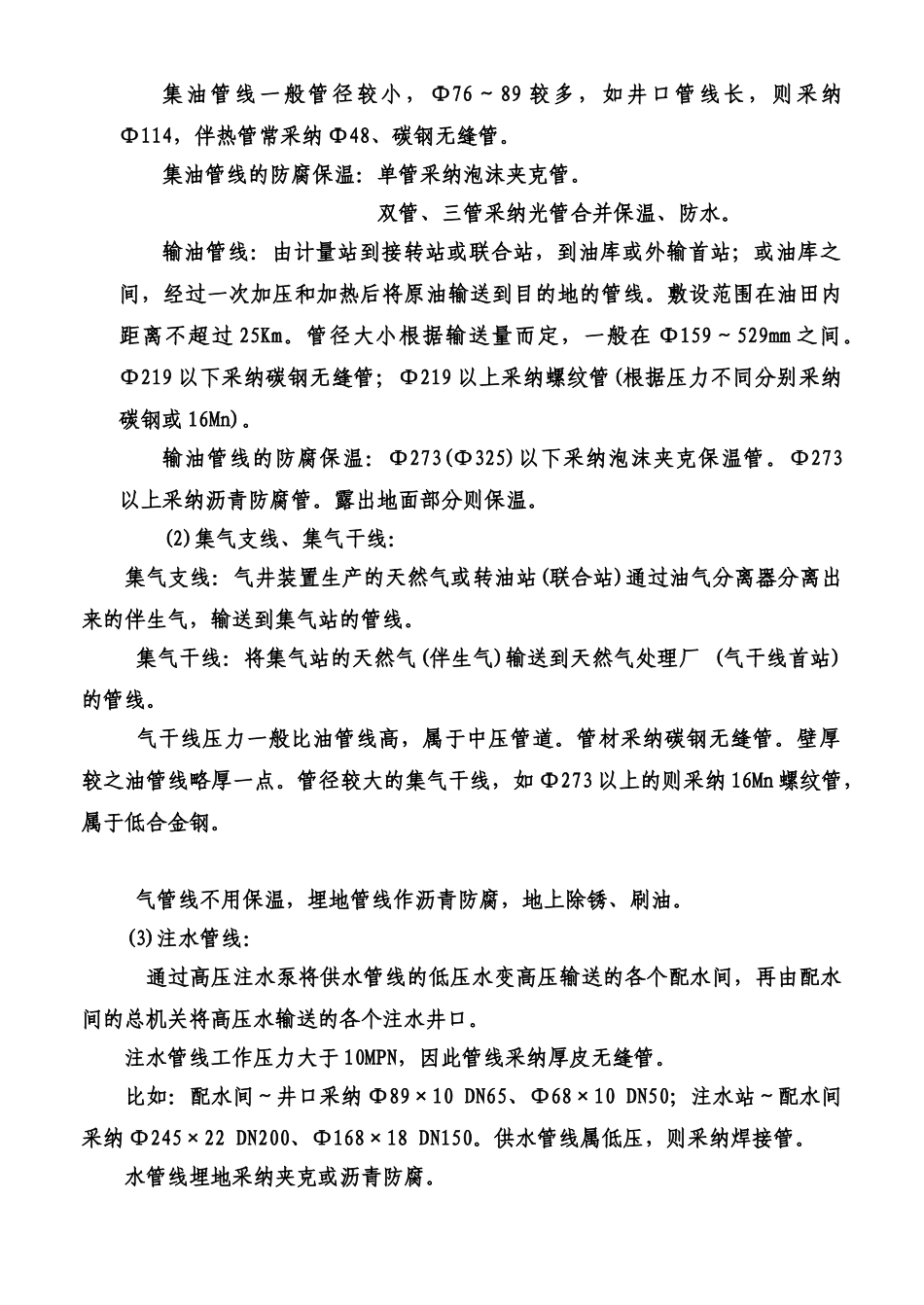

油 气 集 输 管 道 安 装第 一 节 油 气 集 输 管 道 概 述一、分类：油气集输管道工程是指油气田范围内的输送管道。根据输送介质和工艺要求的不同，可分集油管道、输油管道、集气支线、集气干线及注水、注汽等管线。1、范围：见总说明（1）井口、计量间、计量中转站(或转油站)、联合站之间的输送原油、石油伴生气及混合物的管道。（2）联合站与油田内油库、输油首站之间的外输油气管道；（3）联合站、接转站(转油站)、计量间、井口之间的注水、气举、动力液、稀释油、活性水管道；（4）管径<=529mm 的输送各种介质的碳钢和低合金钢的管道；（5）油气田区域外管道长度在 10 公里以内的集输管道和供水管道工程；编制该工程预算主要套用的定额是《石油建设安装工程预算定额》第二册集输管道安装，另外如牵扯到穿跨越工程、刷油保温等则套用相应定额。2、输送介质：包括油管线、气管线、伴生气管线、水管线(注水管线、供水管线)，另外还有热水管线和蒸汽管线。3、工艺要求：由于输送介质的压力和温度不同，对于该管线工艺要求不同 ；比如：管线的种类、材质的要求。(1)集油管线；输油管线：集油管线：从井口装置将原油收集起来输送到计量站或接转站的管线。集油管线形式又分多种：单管集油管线(单管流程)：利用井口自身的压力或抽油机将油从井口输送到计量站。有的井口设有水套加热炉；(示图)假如集油管线较长，中间加干线加热炉；其作用就是提高油温，以便使原油顺利输送到计量站。 双管流程：加伴热管，如蒸汽伴热、掺热水、掺热油等。三管流程：锅炉或泵将蒸汽或热水沿井口管线输送到井口，再从回水管返回，原油单独一条生产线。集油管线一般管径较小， Φ76～89 较多，如井口管线长，则采纳Φ114，伴热管常采纳 Φ48、碳钢无缝管。集油管线的防腐保温：单管采纳泡沫夹克管。 双管、三管采纳光管合并保温、防水。输油管线：由计量站到接转站或联合站，到油库或外输首站；或油库之间，经过一次加压和加热后将原油输送到目的地的管线。敷设范围在油田内距离不超过 25Km。管径大小根据输送量而定，一般在 Φ159～529mm 之间。Φ219 以下采纳碳钢无缝管；Φ219 以上采纳螺纹管(根据压力不同分别采纳碳钢或 16Mn)。输油管线的防腐保温：Φ273(Φ325)以下采纳泡沫夹克保温管。Φ273以上采纳沥青防腐管。露出地面部分则保温。(2)集气支线、集气干线：集气支线：气井装置生产的天然气或转油站(联合站)通过油气分离器分离出...
