油田消防给排水施工组织设计

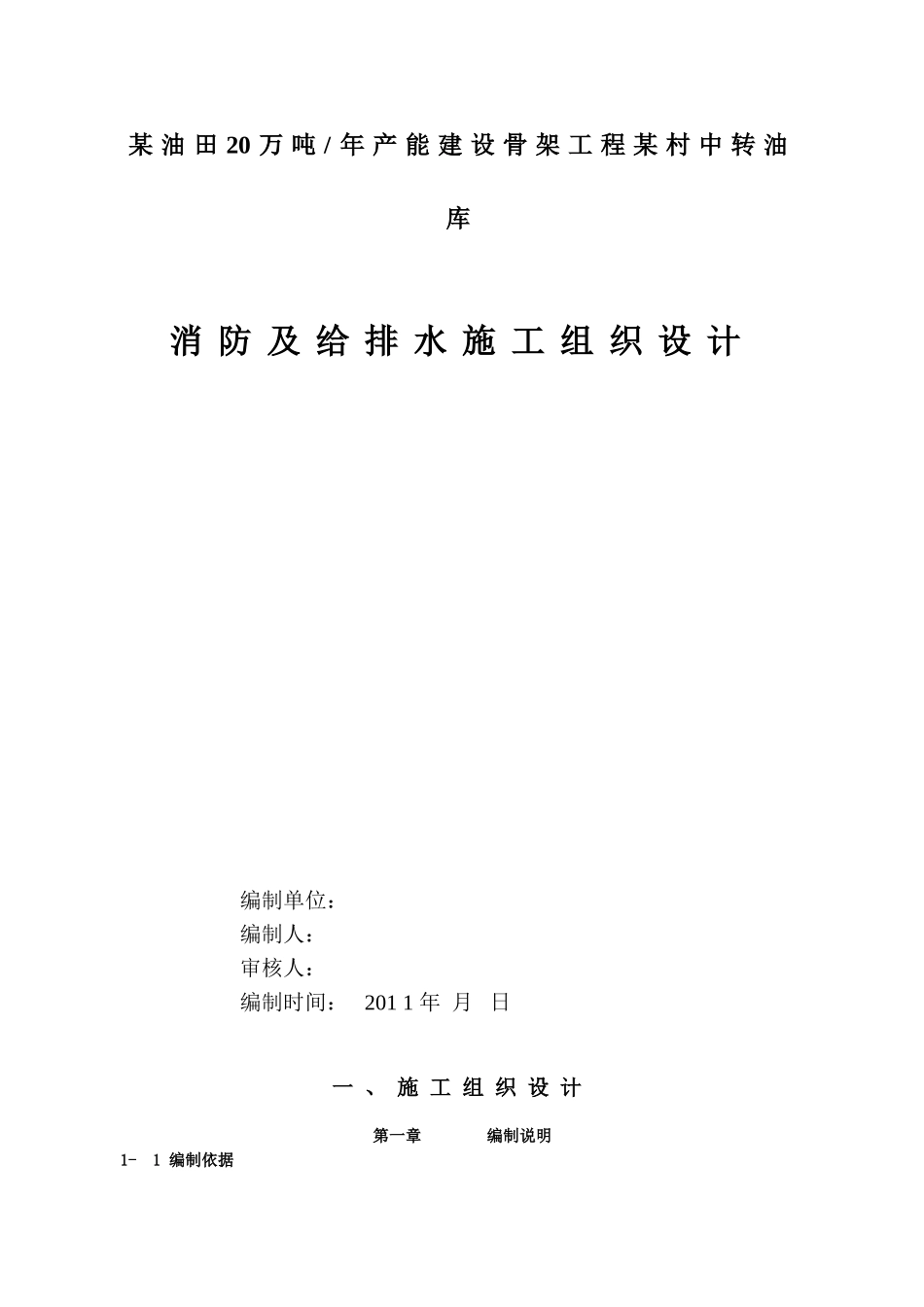

某 油 田 20 万 吨 / 年 产 能 建 设 骨 架 工 程 某 村 中 转 油库消 防 及 给 排 水 施 工 组 织 设 计编制单位： 编制人： 审核人： 编制时间： 201 1 年 月 日一 、 施 工 组 织 设 计第一章 编制说明1-1 编制依据1-1-1 文件《某油田20万吨/ 年产能建设骨架工程初步设计审查意见》 海南某油田勘探开发有限责任公司2025，10 《某油田20万吨/ 年产能建设骨架工程初步设计审查意见》 中国石油天然气股份有限公司勘探与生产分公司 2009年12月1 日1-1-2 图纸某油田20万吨/ 年产能建设骨架工程某村中转油库工程水消专业图纸1-1-3 法律规范及相关标准文件《建筑设计防火法律规范》 GB50016-2025《石油天然气工程设计防火法律规范》 GB50183-2025《低倍数泡沫灭火系统设计法律规范》 GB50151-92（2000 年版）《建筑灭火器配置设计法律规范》 GB50140-2025《建筑给水排水设计法律规范》 GB50015-2025（2025版）《室外给水设计法律规范》 GB50013-2025《室外排水设计法律规范》 GB50014-2025《输送流体用无缝钢管》 GB/T8163-2025《低压流体输送用焊接钢管》 GB/T3091-2025 《工业金属管道工程施工及验收法律规范》 GB50235-97《给水排水管道工程施工及验收法律规范》 GB50268-2025《石油天然气建设工程施工质量验收法律规范 站内工艺管道工程》SY4203-20251-2 适用范围本施工组织设计是按某油田20万吨/ 年产能建设骨架工程某村中转油库工程水消进行编制，适用于某油田20万吨/ 年产能建设骨架工程某村中转油库工程消防及给排水工程。1-3 编制原则本设计以“先进、适用、优质、高效、文明、安全”为原则进行编制，以“高质量的管理手段”、“高度机械化程度”、“精湛的操作技能”来体现高水平的施工。第二章 工程概况2-1 工程简介该工程位于某县老城开发区武亭北路，本期工程主要是四个油罐基础和一栋综合楼，及外输罩棚、消防罩棚等。根据油库生产及储存的介质的特征，油库火灾危险性为甲类。油品储存总容量：40000m3 。 根据以上数据，按《石油天然气工程设计防火法律规范》（GB50183-2025）第3.2 条：“石油天然气站场等级划分”的规定，油库等级为二级。油库主要用水点为综合楼、化验室及场区绿化。给水流程：水箱 变频供水泵各用水点，消防泵棚内设置1 座有效容积30m3 的装配式搪瓷钢板水箱。水箱供水管道泵的技术参数如下：Q ＝23.5m3/h ，H ＝44m ，N...
