泵房设计说明书

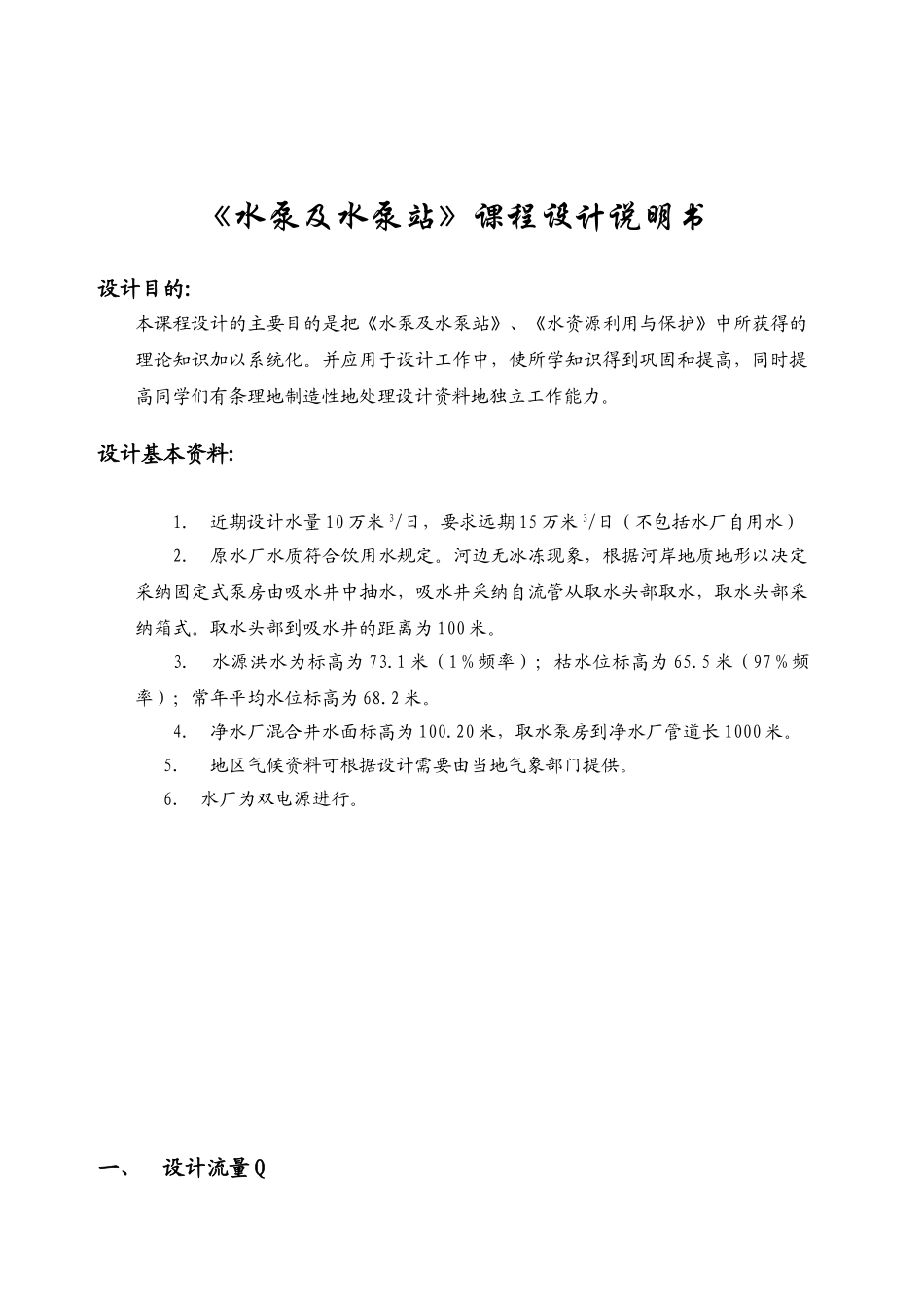

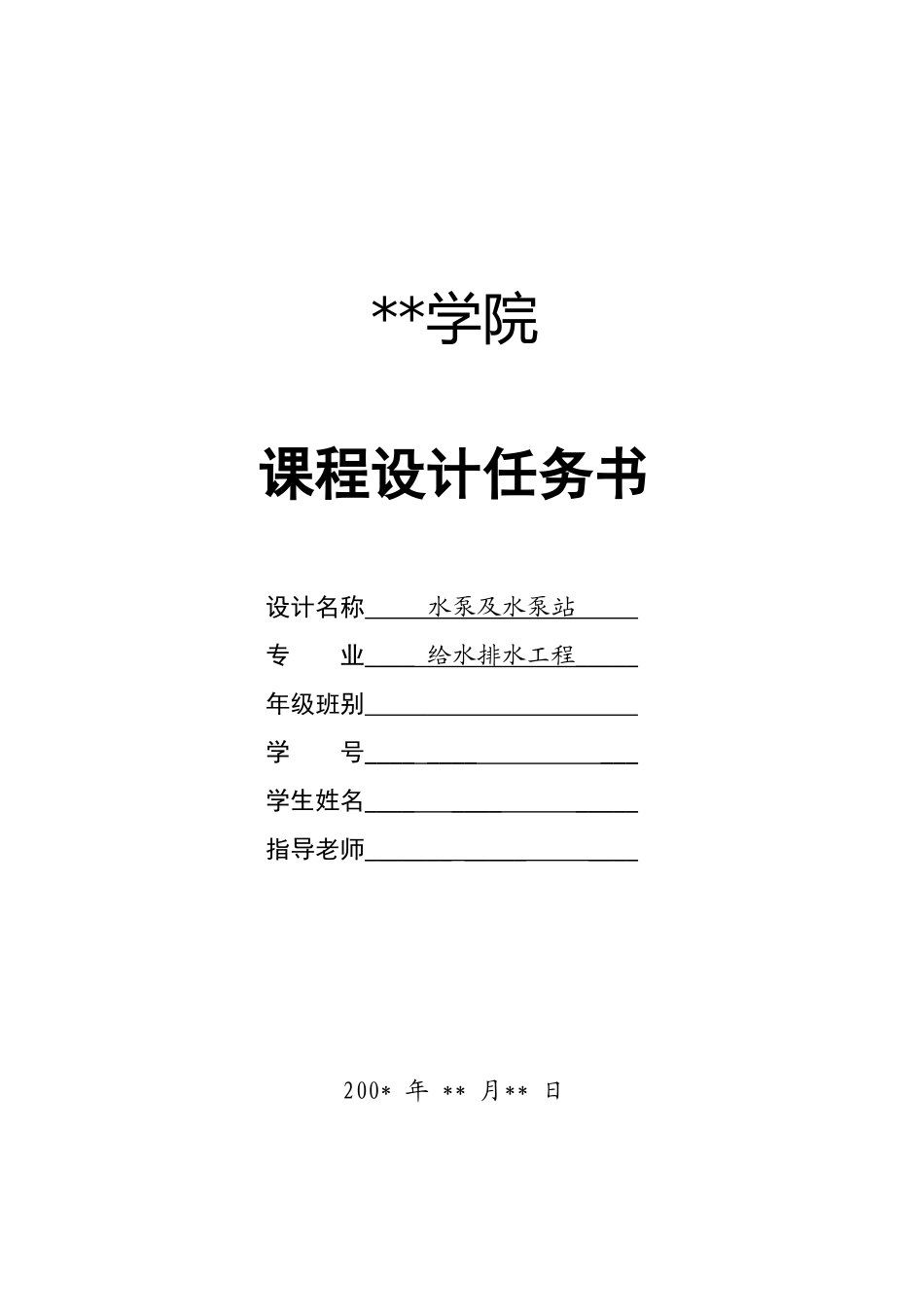

**学院课程设计任务书 设计名称 水泵及水泵站 专 业____ 给水排水工程 _____ 年级班别 学 号____ ____ ___学生姓名____ ____ _____指导老师_______ _____ ____200* 年 ** 月** 日《水泵及水泵站》课程设计说明书设计目的:本课程设计的主要目的是把《水泵及水泵站》、《水资源利用与保护》中所获得的理论知识加以系统化。并应用于设计工作中，使所学知识得到巩固和提高，同时提高同学们有条理地制造性地处理设计资料地独立工作能力。设计基本资料:1. 近期设计水量 10 万米 3/日，要求远期 15 万米 3/日（不包括水厂自用水）2. 原水厂水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采纳固定式泵房由吸水井中抽水，吸水井采纳自流管从取水头部取水，取水头部采纳箱式。取水头部到吸水井的距离为 100 米。3. 水源洪水为标高为 73.1 米（1％频率）；枯水位标高为 65.5 米（97％频率）；常年平均水位标高为 68.2 米。4. 净水厂混合井水面标高为 100.20 米，取水泵房到净水厂管道长 1000 米。5. 地区气候资料可根据设计需要由当地气象部门提供。6. 水厂为双电源进行。一、设计流量 Q考虑到输水干管漏损和净化场本身用水，取自用水系数 α＝1.05，则：近期设计流量为 Q＝1.05×＝4375m3/h＝1.215 m3/s 远期设计流量为 Q’=1.05×=6562.5 m3/h=1.823 m3/s 二、自流管设计 设计流量 Q1＝=0.9115 m3/s 取经济流速 V＝1.5 m/s，计算得 D＝== 880 mm 查设计手册，采纳两条DN920×10钢管作为自流管，流速 V＝1.43 m/s，1000i＝2.51 当一条自流管检修时，另一条自流管应通过75％设计流量，即：Q2＝75％Q’＝1.3672 m3/s，查得：V=2.17 m/s,1000i=5.78 从取水头部到吸水间水头损失h沿程= I• L =×100=0.578 m 三、水泵设计流量及扬程1）水泵所需静扬程 Hst 洪水位时 Hst＝100.2－73.2+0.578＝27.578 m 枯水位时 Hst＝100.2－65.5+0.578＝35.278 m 2）输水干管中的水头损失 Σh 设采纳两条 DN920×10 钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过 75％的设计流量，即 Q＝75％Q’=4921 m3/h,查得 V＝2.17 m/s，1000i＝5.78 所以 Σh＝1.1××1000＝6.358 m（式中 1.1 是包括局部损失而加大的系数）。3）泵站内管路中的水头损失 hp 粗估为 2m 则水泵设计扬程为 设计枯水位时，Hmax＝35.278+6.358+2+2＝45.636 m 设计洪...
