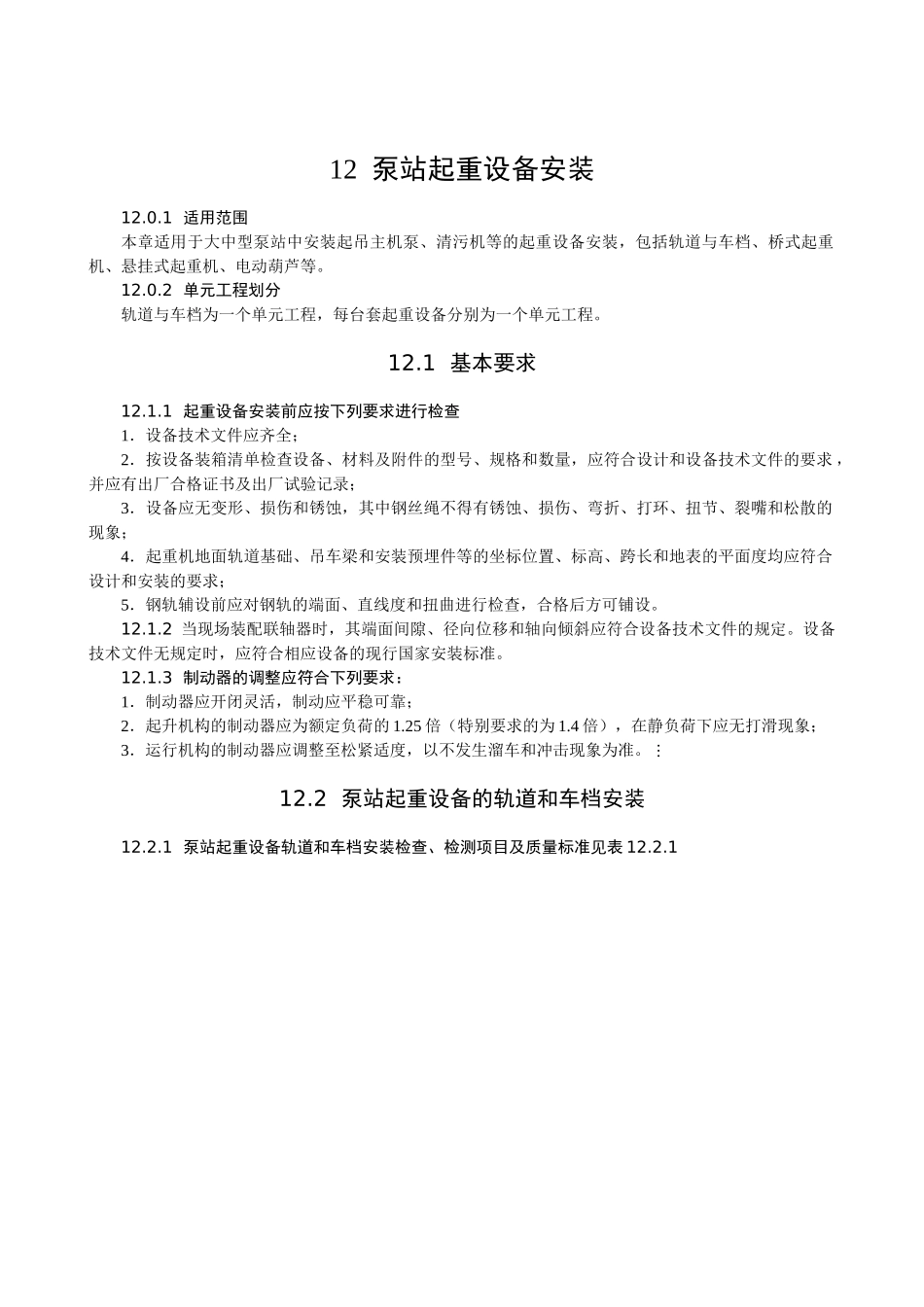

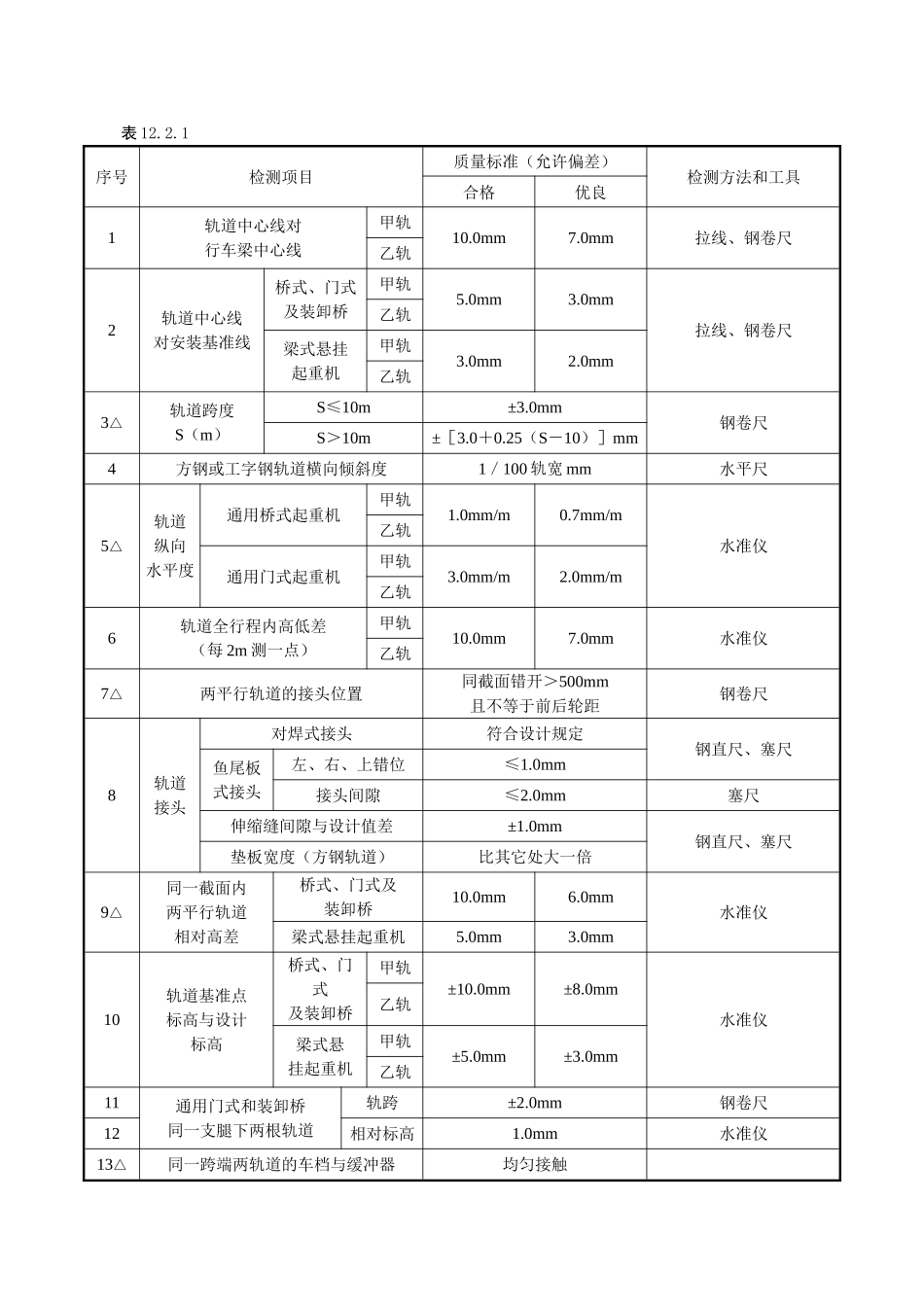

12 泵站起重设备安装12.0.1 适用范围本章适用于大中型泵站中安装起吊主机泵、清污机等的起重设备安装，包括轨道与车档、桥式起重机、悬挂式起重机、电动葫芦等。12.0.2 单元工程划分轨道与车档为一个单元工程，每台套起重设备分别为一个单元工程。12.1 基本要求12.1.1 起重设备安装前应按下列要求进行检查1．设备技术文件应齐全；2．按设备装箱清单检查设备、材料及附件的型号、规格和数量，应符合设计和设备技术文件的要求 ，并应有出厂合格证书及出厂试验记录；3．设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭节、裂嘴和松散的现象；4．起重机地面轨道基础、吊车梁和安装预埋件等的坐标位置、标高、跨长和地表的平面度均应符合设计和安装的要求；5．钢轨辅设前应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。12.1.2 当现场装配联轴器时，其端面间隙、径向位移和轴向倾斜应符合设备技术文件的规定。设备技术文件无规定时，应符合相应设备的现行国家安装标准。12.1.3 制动器的调整应符合下列要求：1．制动器应开闭灵活，制动应平稳可靠；2．起升机构的制动器应为额定负荷的 1.25 倍（特别要求的为 1.4 倍），在静负荷下应无打滑现象；3．运行机构的制动器应调整至松紧适度，以不发生溜车和冲击现象为准。12.2 泵站起重设备的轨道和车档安装12.2.1 泵站起重设备轨道和车档安装检查、检测项目及质量标准见表 12.2.1表 12.2.1序号检测项目质量标准（允许偏差）检测方法和工具合格优良1轨道中心线对行车梁中心线甲轨10.0mm7.0mm拉线、钢卷尺乙轨2轨道中心线对安装基准线桥式、门式及装卸桥甲轨5.0mm3.0mm拉线、钢卷尺乙轨梁式悬挂起重机甲轨3.0mm2.0mm乙轨3△轨道跨度S（m）S≤10m±3.0mm钢卷尺S＞10m±［3.0＋0.25（S－10）］mm4方钢或工字钢轨道横向倾斜度1／100 轨宽 mm水平尺5△轨道纵向水平度通用桥式起重机甲轨1.0mm/m0.7mm/m水准仪乙轨通用门式起重机甲轨3.0mm/m2.0mm/m乙轨6轨道全行程内高低差（每 2m 测一点）甲轨10.0mm7.0mm水准仪乙轨7△两平行轨道的接头位置同截面错开＞500mm且不等于前后轮距钢卷尺8轨道接头对焊式接头符合设计规定钢直尺、塞尺鱼尾板式接头左、右、上错位≤1.0mm接头间隙≤2.0mm塞尺伸缩缝间隙与设计值差±1.0mm钢直尺、塞尺垫板宽度（方钢轨道）比其它处大一倍9△同一截面内两平行轨道相对高差桥式、门式及装卸桥10.0mm6.0mm水准仪梁式悬挂起重机5.0mm3.0mm1...
