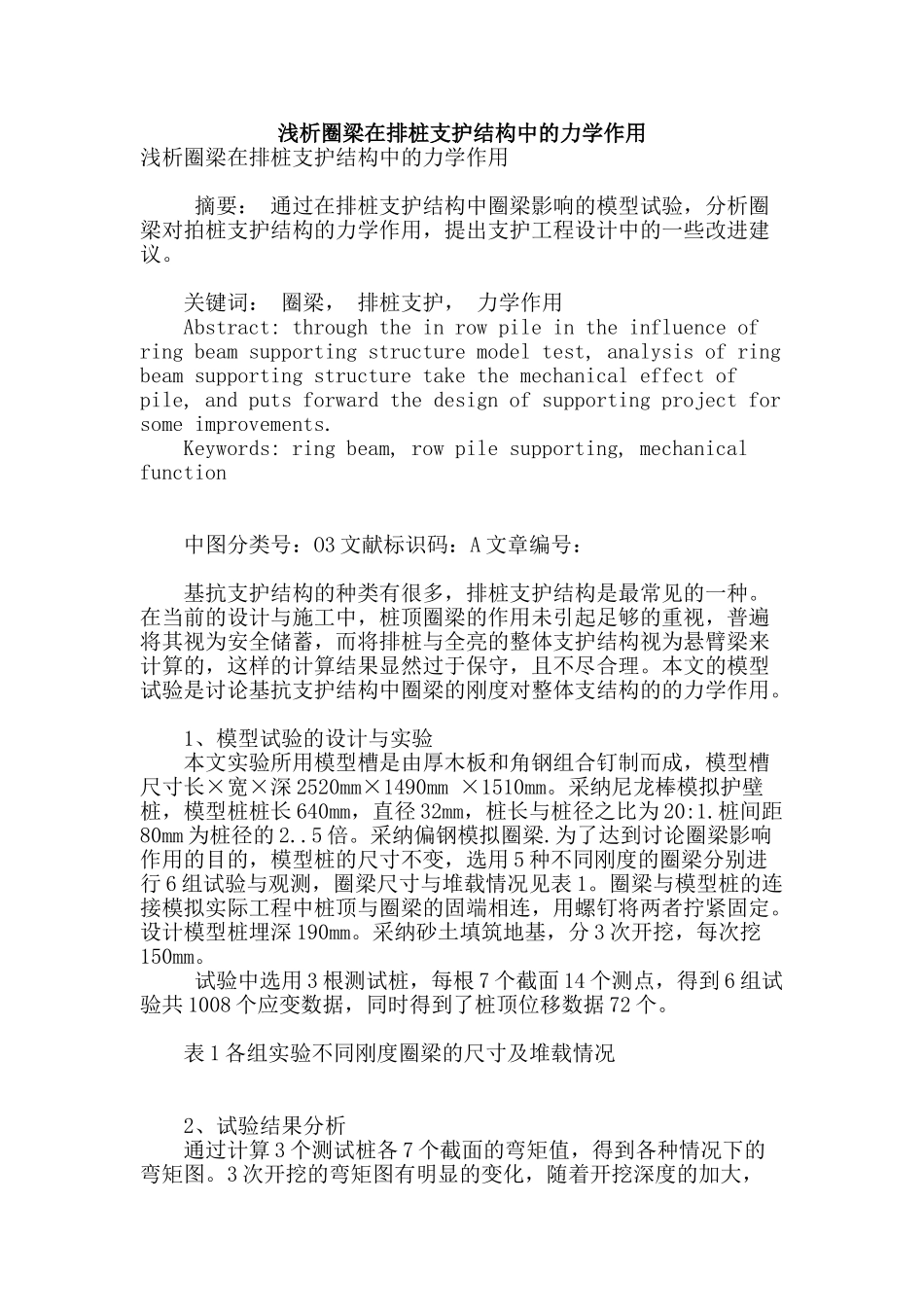

浅析圈梁在排桩支护结构中的力学作用

浅析圈梁在排桩支护结构中的力学作用浅析圈梁在排桩支护结构中的力学作用 摘要： 通过在排桩支护结构中圈梁影响的模型试验，分析圈梁对拍桩支护结构的力学作用，提出支护工程设计中的一些改进建议。 关键词： 圈梁， 排桩支护， 力学作用 Abstract: through the in row pile in the influence of ring beam supporting structure model test, analysis of ring beam supporting structure take the mechanical effect of pile, and puts forward the design of supporting project for some improvements. Keywords: ring beam, row pile supporting, mechanical function 中图分类号：O3 文献标识码：A 文章编号： 基抗支护结构的种类有很多，排桩支护结构是最常见的一种。在当前的设计与施工中，桩顶圈梁的作用未引起足够的重视，普遍将其视为安全储蓄，而将排桩与全亮的整体支护结构视为悬臂梁来计算的，这样的计算结果显然过于保守，且不尽合理。本文的模型试验是讨论基抗支护结构中圈梁的刚度对整体支结构的的力学作用。 1、模型试验的设计与实验 本文实验所用模型槽是由厚木板和角钢组合钉制而成，模型槽尺寸长×宽×深 2520mm×1490mm ×1510mm。采纳尼龙棒模拟护壁桩，模型桩桩长 640mm，直径 32mm，桩长与桩径之比为 20:1.桩间距80mm 为桩径的 2..5 倍。采纳偏钢模拟圈梁.为了达到讨论圈梁影响作用的目的，模型桩的尺寸不变，选用 5 种不同刚度的圈梁分别进行 6 组试验与观测，圈梁尺寸与堆载情况见表 1。圈梁与模型桩的连接模拟实际工程中桩顶与圈梁的固端相连，用螺钉将两者拧紧固定。设计模型桩埋深 190mm。采纳砂土填筑地基，分 3 次开挖，每次挖150mm。 试验中选用 3 根测试桩，每根 7 个截面 14 个测点，得到 6 组试验共 1008 个应变数据，同时得到了桩顶位移数据 72 个。 表 1 各组实验不同刚度圈梁的尺寸及堆载情况 2、试验结果分析 通过计算 3 个测试桩各 7 个截面的弯矩值，得到各种情况下的弯矩图。3 次开挖的弯矩图有明显的变化，随着开挖深度的加大，弯矩图的两个反弯点逐渐向下移动，与一般无圈梁悬臂桩在横向力作用下的变化规律类似。同时，无圈梁的第 6 组试验的弯矩值均大于其他 5 组有圈梁条件的弯矩值，即桩顶圈梁的约束力抵消了部分由土压力产生的弯矩，这说明圈梁改变了桩身的内力条件，减小了相应的弯矩值...
