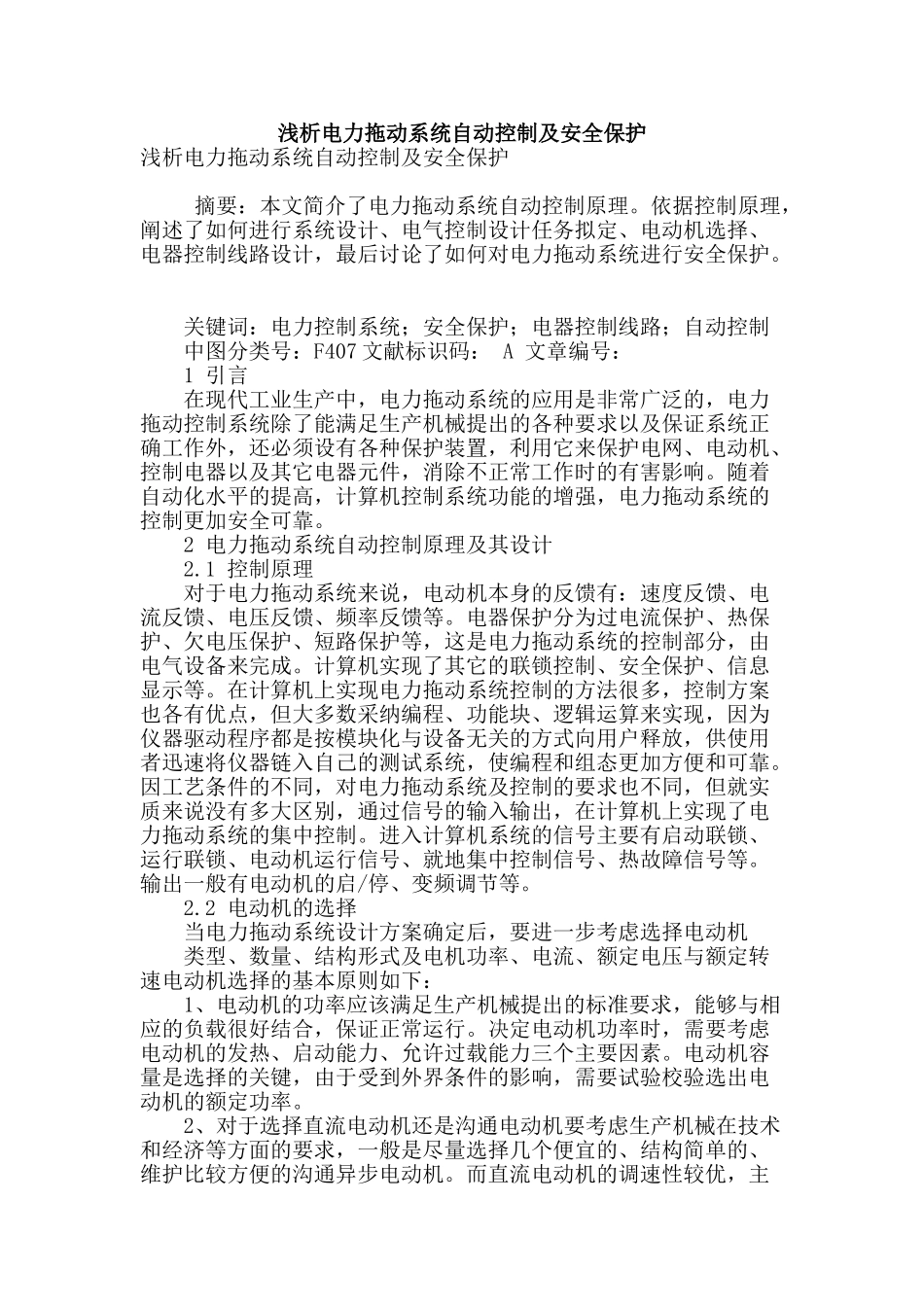

浅析电力拖动系统自动控制及安全保护浅析电力拖动系统自动控制及安全保护 摘要：本文简介了电力拖动系统自动控制原理。依据控制原理，阐述了如何进行系统设计、电气控制设计任务拟定、电动机选择、电器控制线路设计，最后讨论了如何对电力拖动系统进行安全保护。 关键词：电力控制系统；安全保护；电器控制线路；自动控制 中图分类号：F407 文献标识码： A 文章编号： 1 引言 在现代工业生产中，电力拖动系统的应用是非常广泛的，电力拖动控制系统除了能满足生产机械提出的各种要求以及保证系统正确工作外，还必须设有各种保护装置，利用它来保护电网、电动机、控制电器以及其它电器元件，消除不正常工作时的有害影响。随着自动化水平的提高，计算机控制系统功能的增强，电力拖动系统的控制更加安全可靠。 2 电力拖动系统自动控制原理及其设计 2.1 控制原理 对于电力拖动系统来说，电动机本身的反馈有：速度反馈、电流反馈、电压反馈、频率反馈等。电器保护分为过电流保护、热保护、欠电压保护、短路保护等，这是电力拖动系统的控制部分，由电气设备来完成。计算机实现了其它的联锁控制、安全保护、信息显示等。在计算机上实现电力拖动系统控制的方法很多，控制方案也各有优点，但大多数采纳编程、功能块、逻辑运算来实现，因为仪器驱动程序都是按模块化与设备无关的方式向用户释放，供使用者迅速将仪器链入自己的测试系统，使编程和组态更加方便和可靠。因工艺条件的不同，对电力拖动系统及控制的要求也不同，但就实质来说没有多大区别，通过信号的输入输出，在计算机上实现了电力拖动系统的集中控制。进入计算机系统的信号主要有启动联锁、运行联锁、电动机运行信号、就地集中控制信号、热故障信号等。输出一般有电动机的启/停、变频调节等。 2.2 电动机的选择 当电力拖动系统设计方案确定后，要进一步考虑选择电动机 类型、数量、结构形式及电机功率、电流、额定电压与额定转速电动机选择的基本原则如下： 1、电动机的功率应该满足生产机械提出的标准要求，能够与相应的负载很好结合，保证正常运行。决定电动机功率时，需要考虑电动机的发热、启动能力、允许过载能力三个主要因素。电动机容量是选择的关键，由于受到外界条件的影响，需要试验校验选出电动机的额定功率。 2、对于选择直流电动机还是沟通电动机要考虑生产机械在技术和经济等方面的要求，一般是尽量选择几个便宜的、结构简单的、维护比较方便的沟通异步电动机...
