浅谈低应变反射波法在基桩检测中的应用VIP专享

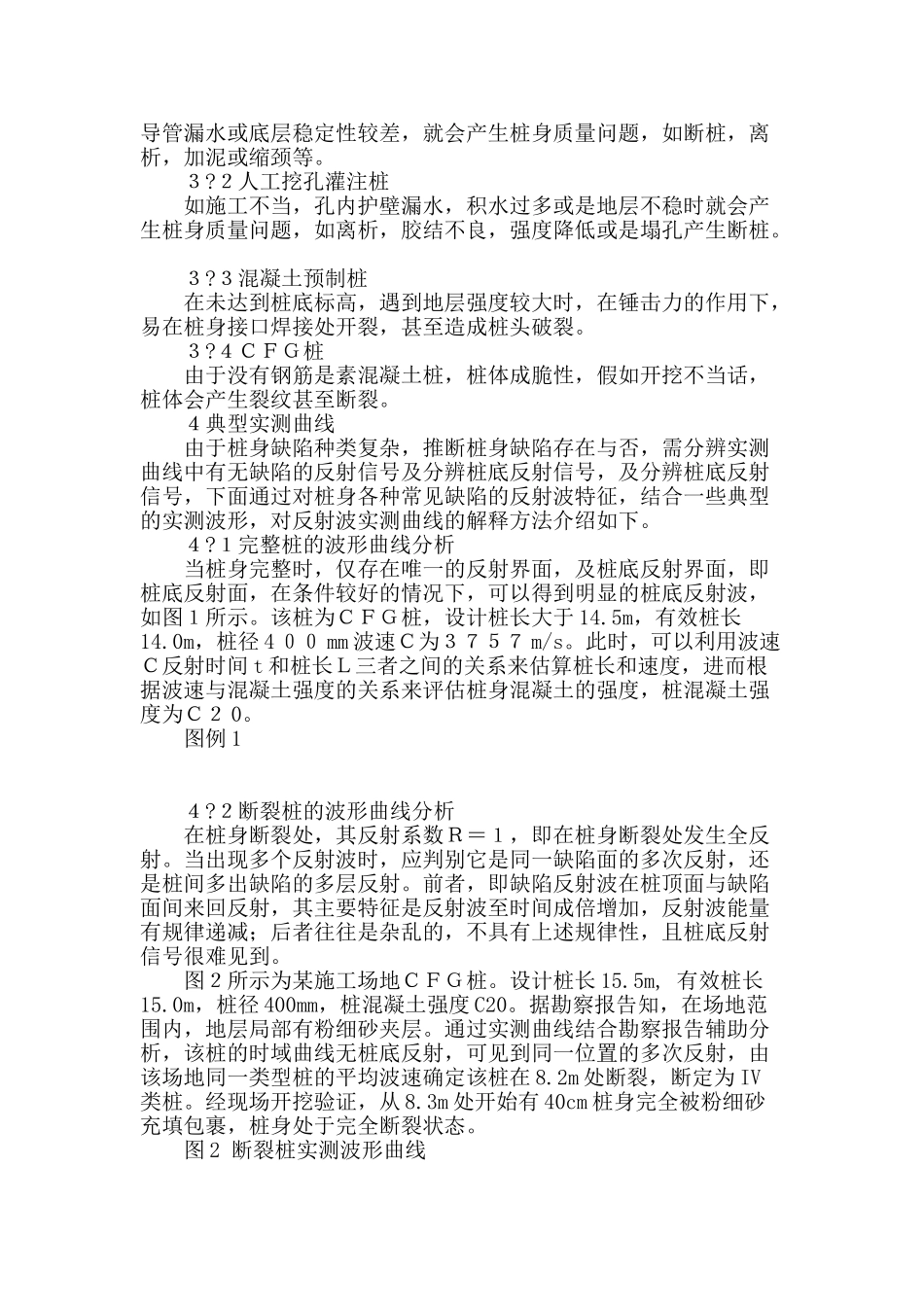

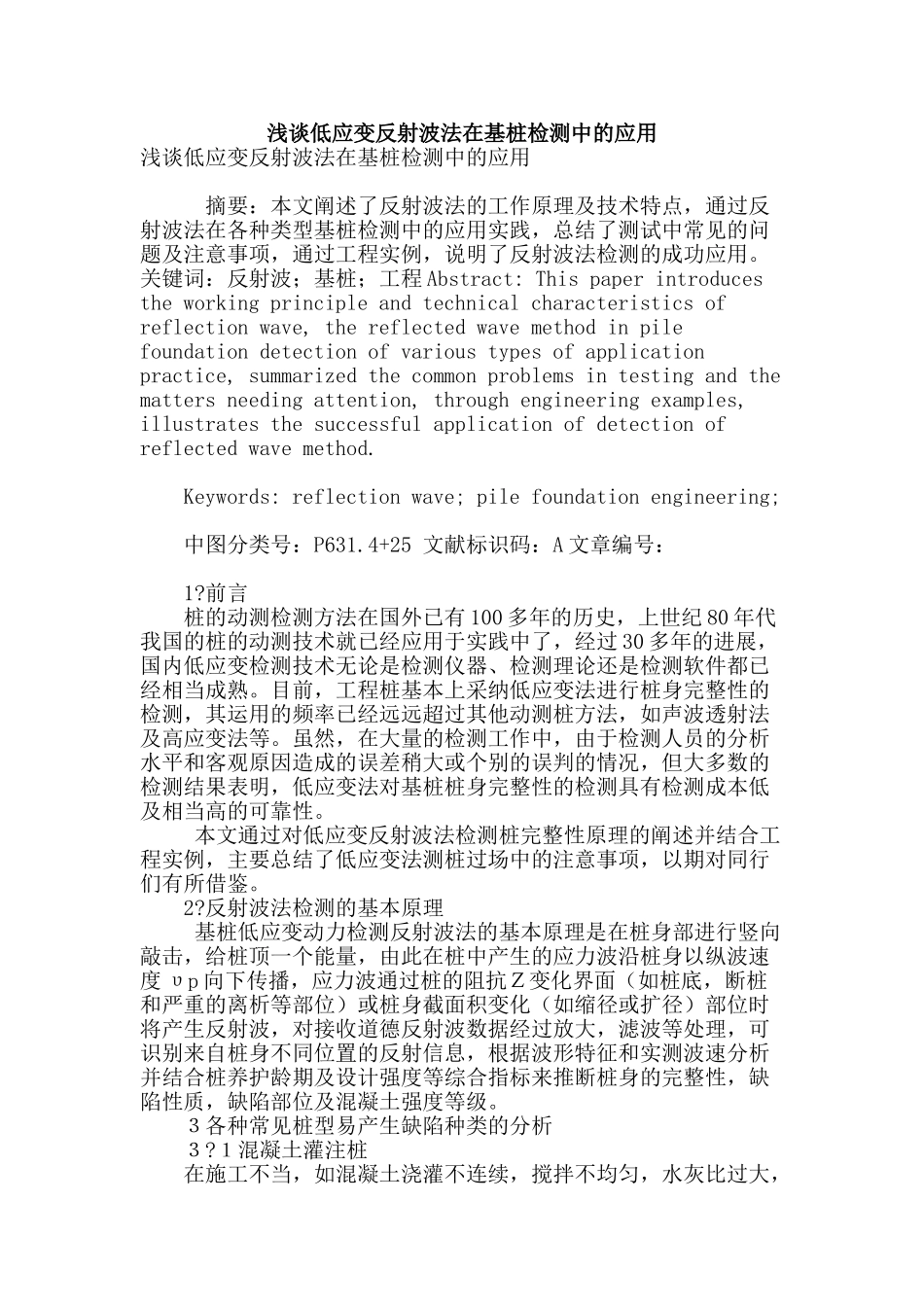

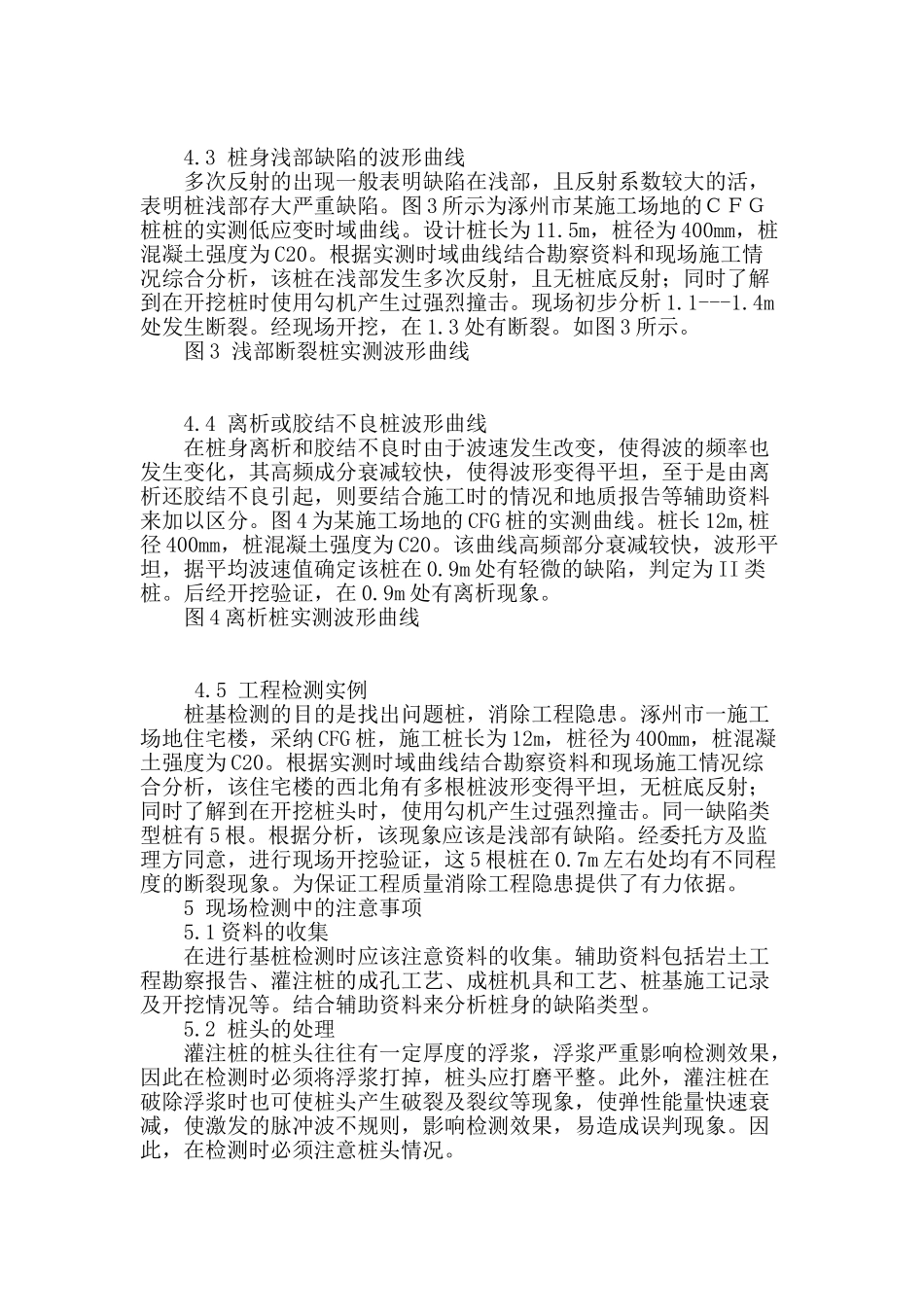

浅谈低应变反射波法在基桩检测中的应用浅谈低应变反射波法在基桩检测中的应用 摘要：本文阐述了反射波法的工作原理及技术特点，通过反射波法在各种类型基桩检测中的应用实践，总结了测试中常见的问题及注意事项，通过工程实例，说明了反射波法检测的成功应用。关键词：反射波；基桩；工程 Abstract: This paper introduces the working principle and technical characteristics of reflection wave, the reflected wave method in pile foundation detection of various types of application practice, summarized the common problems in testing and the matters needing attention, through engineering examples, illustrates the successful application of detection of reflected wave method. Keywords: reflection wave; pile foundation engineering; 中图分类号：P631.4+25 文献标识码：A 文章编号： 1?前言 桩的动测检测方法在国外已有 100 多年的历史，上世纪 80 年代我国的桩的动测技术就已经应用于实践中了，经过 30 多年的进展，国内低应变检测技术无论是检测仪器、检测理论还是检测软件都已经相当成熟。目前，工程桩基本上采纳低应变法进行桩身完整性的检测，其运用的频率已经远远超过其他动测桩方法，如声波透射法及高应变法等。虽然，在大量的检测工作中，由于检测人员的分析水平和客观原因造成的误差稍大或个别的误判的情况，但大多数的检测结果表明，低应变法对基桩桩身完整性的检测具有检测成本低及相当高的可靠性。 本文通过对低应变反射波法检测桩完整性原理的阐述并结合工程实例，主要总结了低应变法测桩过场中的注意事项，以期对同行们有所借鉴。 2?反射波法检测的基本原理 基桩低应变动力检测反射波法的基本原理是在桩身部进行竖向敲击，给桩顶一个能量，由此在桩中产生的应力波沿桩身以纵波速度 υp 向下传播，应力波通过桩的阻抗Ｚ变化界面（如桩底，断桩和严重的离析等部位）或桩身截面积变化（如缩径或扩径）部位时将产生反射波，对接收道德反射波数据经过放大，滤波等处理，可识别来自桩身不同位置的反射信息，根据波形特征和实测波速分析并结合桩养护龄期及设计强度等综合指标来推断桩身的完整性，缺陷性质，缺陷部位及混凝土强度等级。 ３各种常见桩型易产生缺陷种类的分析 ３?１混凝土灌注桩 在施工不当，如混凝土浇灌不连续...
