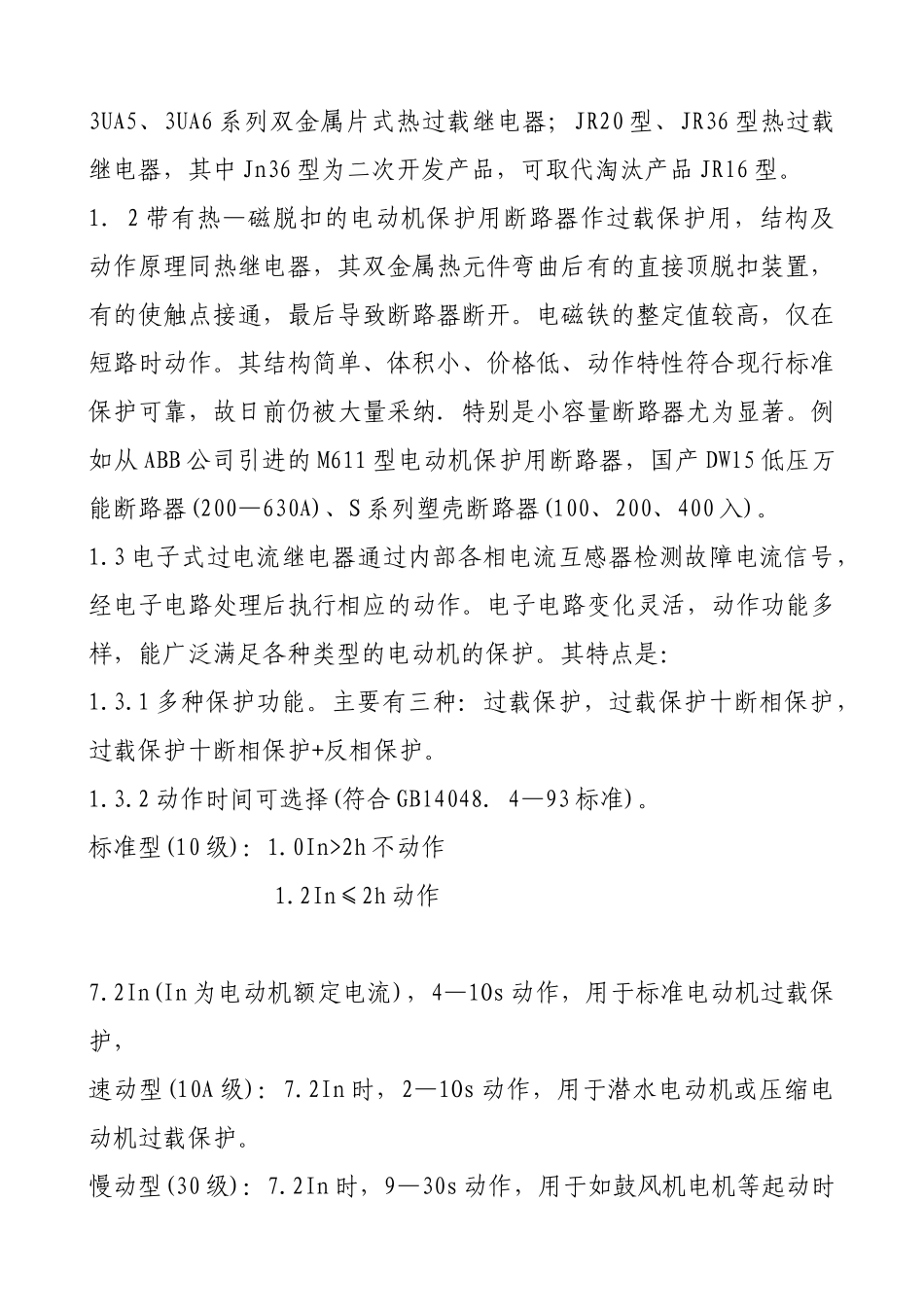

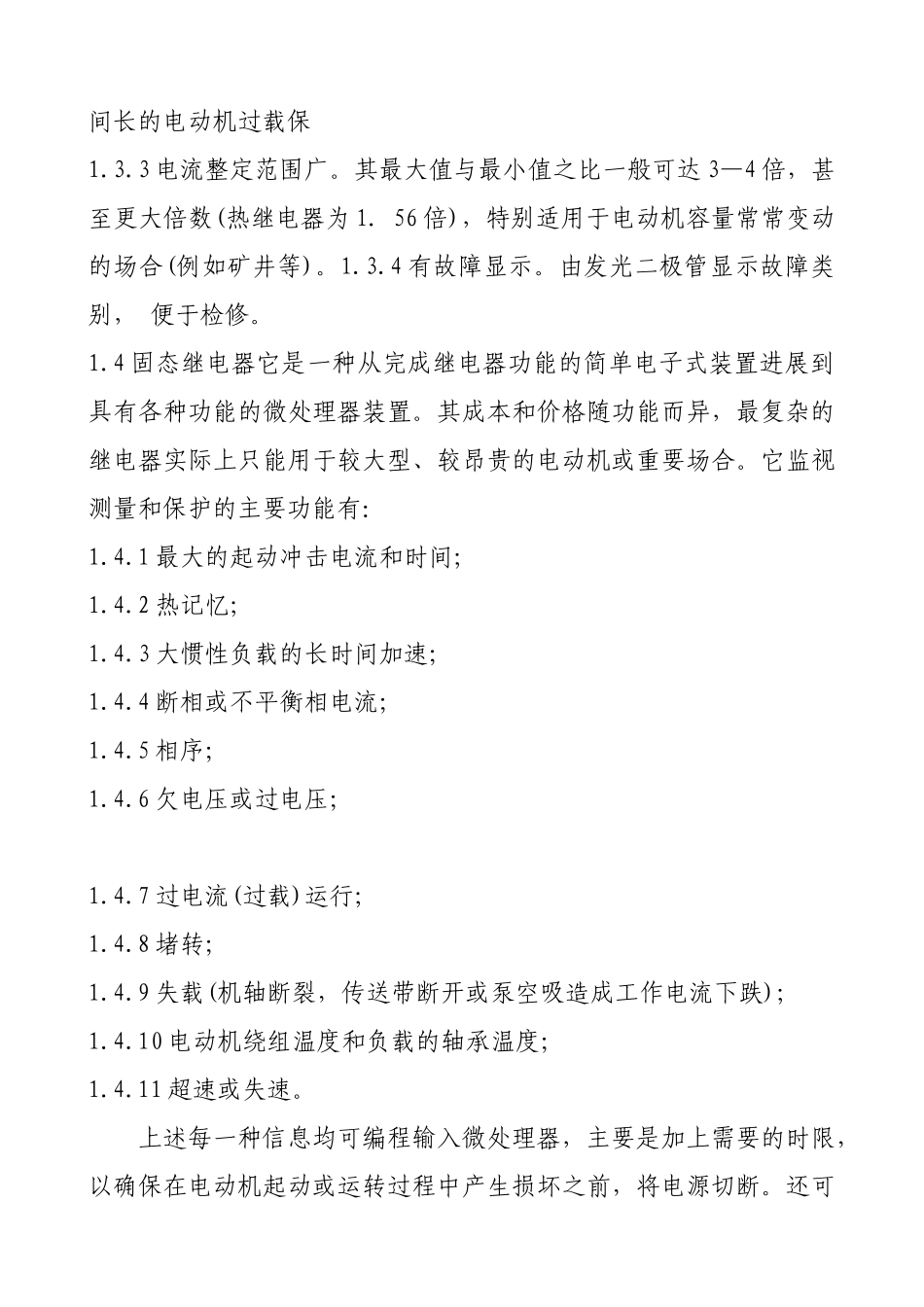

浅谈异步电动机的保护摘要：异步电动机应用广泛，保护复杂。在实际使用中，应根据电动机的容量、型式、控制方式和配电设备的不同来选择相适应的保护装置及起动设备。关键词：异步电动机 保护装置 起动设备电动机的保护与控制关系电动机的保护与其控制方式紧密相联、融为一体，即保护中有控制，控制中有保护。如电动机直接起动时，往往产生 4—7 倍额定电流的起动电流。若由接触器或断路器来控制，往往与起动器串联在主回路中一起使用，此时由起动器中的接触器来承载接通起动电流的考核，而其他电器只承载通常运转中出现的电动机过载电流分断的考核至于保护功能，由配套的保护装置来完成。此外，对电动机的控制还可以采纳无触点方式，即采纳软起动控制系统。电动机主回路由晶闸管来接通和分断。电动机的损坏主要是绕组过热或绝缘性能降低引起的，而绕组的过热往往是流经绕组的电流过大引起的。对电动机的保护主要有电流温度保护两大类型。下面结合产品作些介绍。1．电流保护装置1．1 热继电器利用负载电流流过电阻元件，使双金属片热元件加热后产生弯曲，从而使继电器的触点在电动机绕组烧坏以前动作。其动作特性与电动机绕组的允许过载特性接近。热继电器虽然动作时间准确性差，但对电动机可以实现有效的过载保护。最新设计的热继电器除有温度补偿外，它还具有断相保护及负载不平衡保护功能等。例如从 ABB 公司引进的 T 系列双金属片式热过载继电器；从西门子引进的3UA5、3UA6 系列双金属片式热过载继电器；JR20 型、JR36 型热过载继电器，其中 Jn36 型为二次开发产品，可取代淘汰产品 JRl6 型。1．2 带有热—磁脱扣的电动机保护用断路器作过载保护用，结构及动作原理同热继电器，其双金属热元件弯曲后有的直接顶脱扣装置，有的使触点接通，最后导致断路器断开。电磁铁的整定值较高，仅在短路时动作。其结构简单、体积小、价格低、动作特性符合现行标准保护可靠，故日前仍被大量采纳．特别是小容量断路器尤为显著。例如从 ABB 公司引进的 M611 型电动机保护用断路器，国产 DWl5 低压万能断路器(200—630A)、S 系列塑壳断路器(100、200、400 入)。1.3 电子式过电流继电器通过内部各相电流互感器检测故障电流信号，经电子电路处理后执行相应的动作。电子电路变化灵活，动作功能多样，能广泛满足各种类型的电动机的保护。其特点是：1.3.1 多种保护功能。主要有三种：过载保护，过载保护十断相保护，过载保护十断相保护+反...
