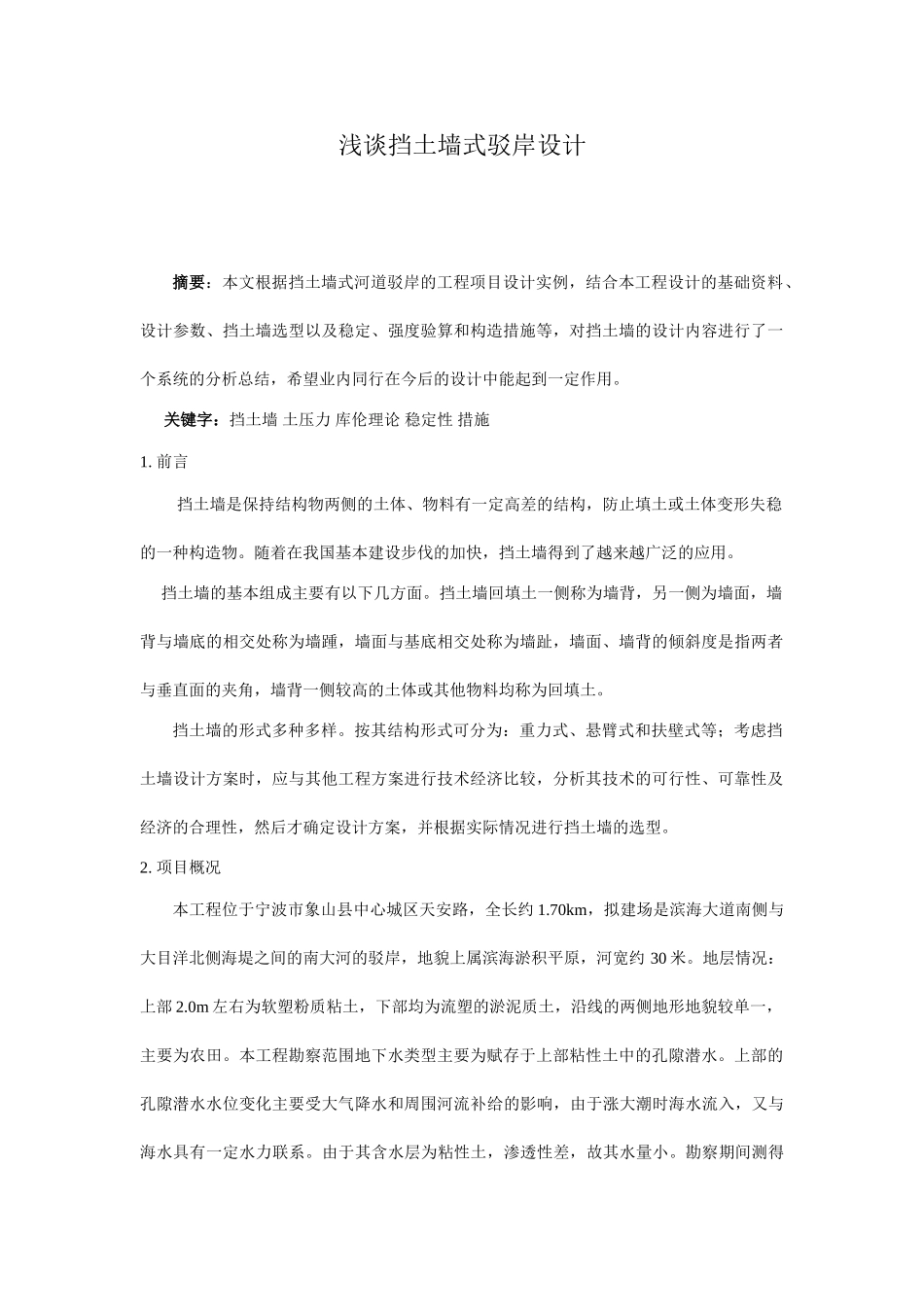

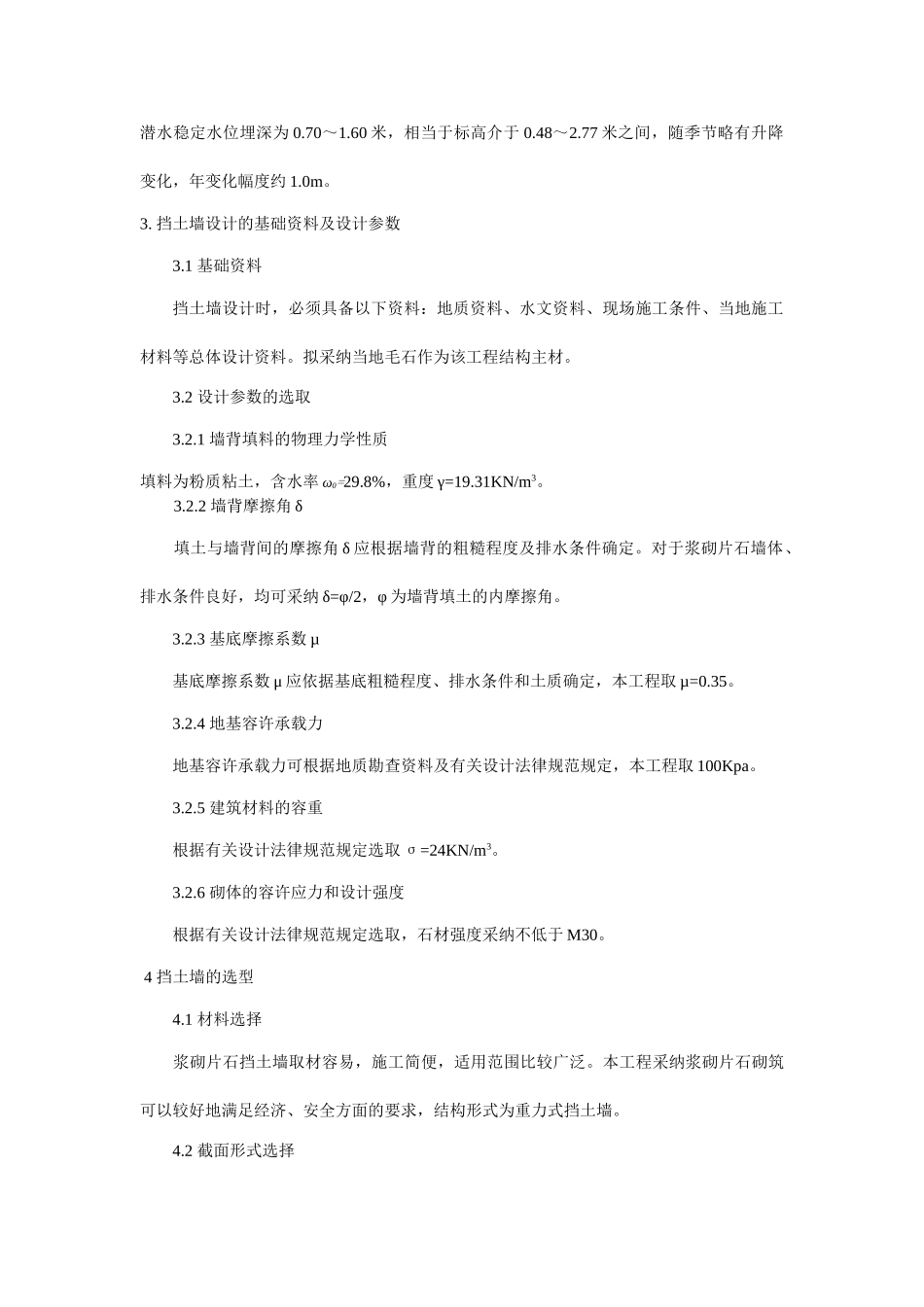

浅谈挡土墙式驳岸设计摘要：本文根据挡土墙式河道驳岸的工程项目设计实例，结合本工程设计的基础资料、设计参数、挡土墙选型以及稳定、强度验算和构造措施等，对挡土墙的设计内容进行了一个系统的分析总结，希望业内同行在今后的设计中能起到一定作用。关键字：挡土墙 土压力 库伦理论 稳定性 措施1. 前言 挡土墙是保持结构物两侧的土体、物料有一定高差的结构，防止填土或土体变形失稳的一种构造物。随着在我国基本建设步伐的加快，挡土墙得到了越来越广泛的应用。 挡土墙的基本组成主要有以下几方面。挡土墙回填土一侧称为墙背，另一侧为墙面，墙背与墙底的相交处称为墙踵，墙面与基底相交处称为墙趾，墙面、墙背的倾斜度是指两者与垂直面的夹角，墙背一侧较高的土体或其他物料均称为回填土。挡土墙的形式多种多样。按其结构形式可分为：重力式、悬臂式和扶壁式等；考虑挡土墙设计方案时，应与其他工程方案进行技术经济比较，分析其技术的可行性、可靠性及经济的合理性，然后才确定设计方案，并根据实际情况进行挡土墙的选型。2. 项目概况本工程位于宁波市象山县中心城区天安路，全长约 1.70km，拟建场是滨海大道南侧与大目洋北侧海堤之间的南大河的驳岸，地貌上属滨海淤积平原，河宽约 30 米。地层情况：上部 2.0m 左右为软塑粉质粘土，下部均为流塑的淤泥质土，沿线的两侧地形地貌较单一，主要为农田。本工程勘察范围地下水类型主要为赋存于上部粘性土中的孔隙潜水。上部的孔隙潜水水位变化主要受大气降水和周围河流补给的影响，由于涨大潮时海水流入，又与海水具有一定水力联系。由于其含水层为粘性土，渗透性差，故其水量小。勘察期间测得潜水稳定水位埋深为 0.70～1.60 米，相当于标高介于 0.48～2.77 米之间，随季节略有升降变化，年变化幅度约 1.0m。3. 挡土墙设计的基础资料及设计参数 3.1 基础资料挡土墙设计时，必须具备以下资料：地质资料、水文资料、现场施工条件、当地施工材料等总体设计资料。拟采纳当地毛石作为该工程结构主材。 3.2 设计参数的选取 3.2.1 墙背填料的物理力学性质 填料为粉质粘土，含水率 ω0=29.8%，重度 γ=19.31KN/m3。3.2.2 墙背摩擦角 δ填土与墙背间的摩擦角 δ 应根据墙背的粗糙程度及排水条件确定。对于浆砌片石墙体、排水条件良好，均可采纳 δ=φ/2，φ 为墙背填土的内摩擦角。3.2.3 基底摩擦系数 µ 基底摩擦系数 μ 应依据基底粗糙程度、排水条件和土质确定...
