海尔kf-46lw柜式房间空调器培训教材

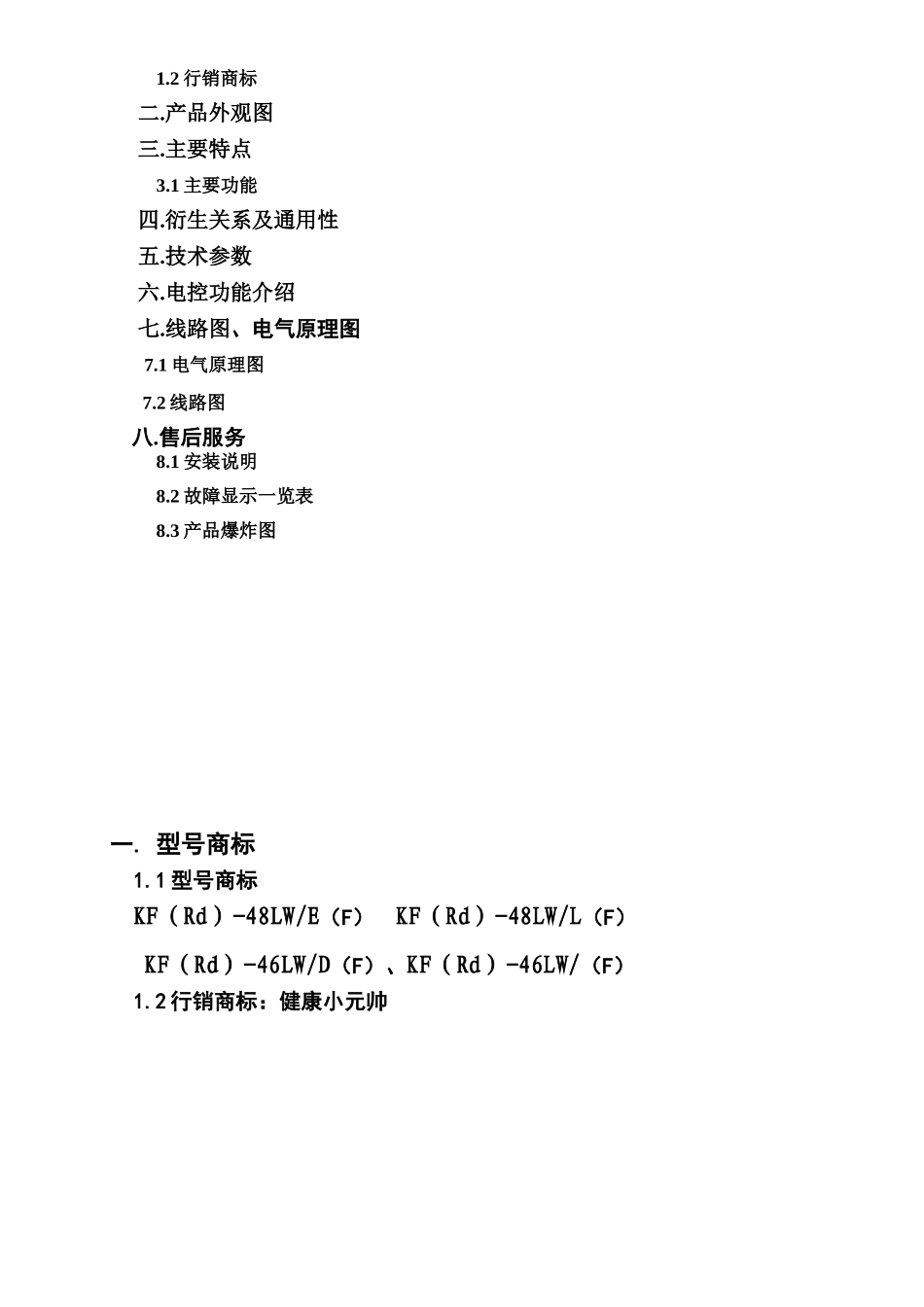

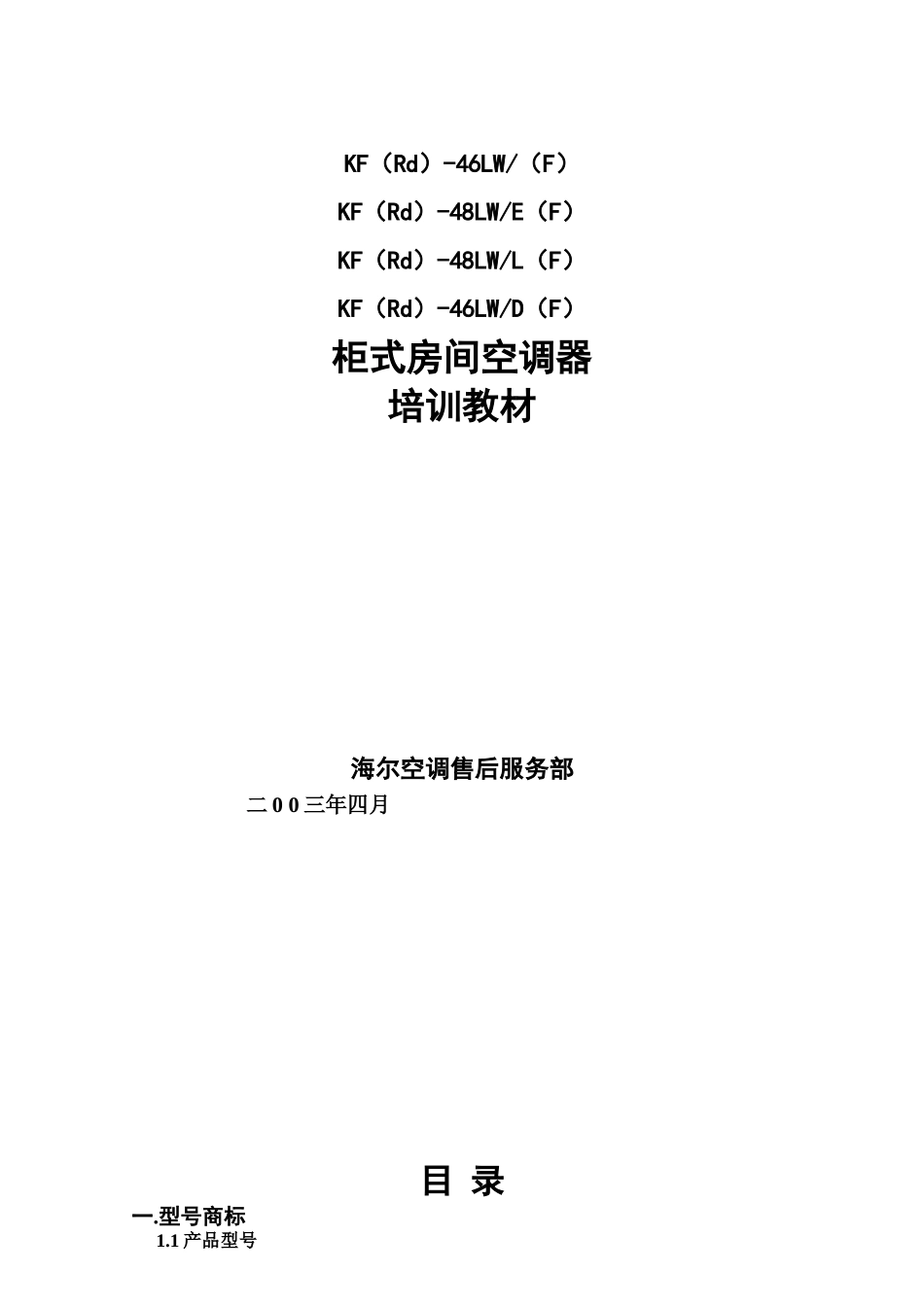

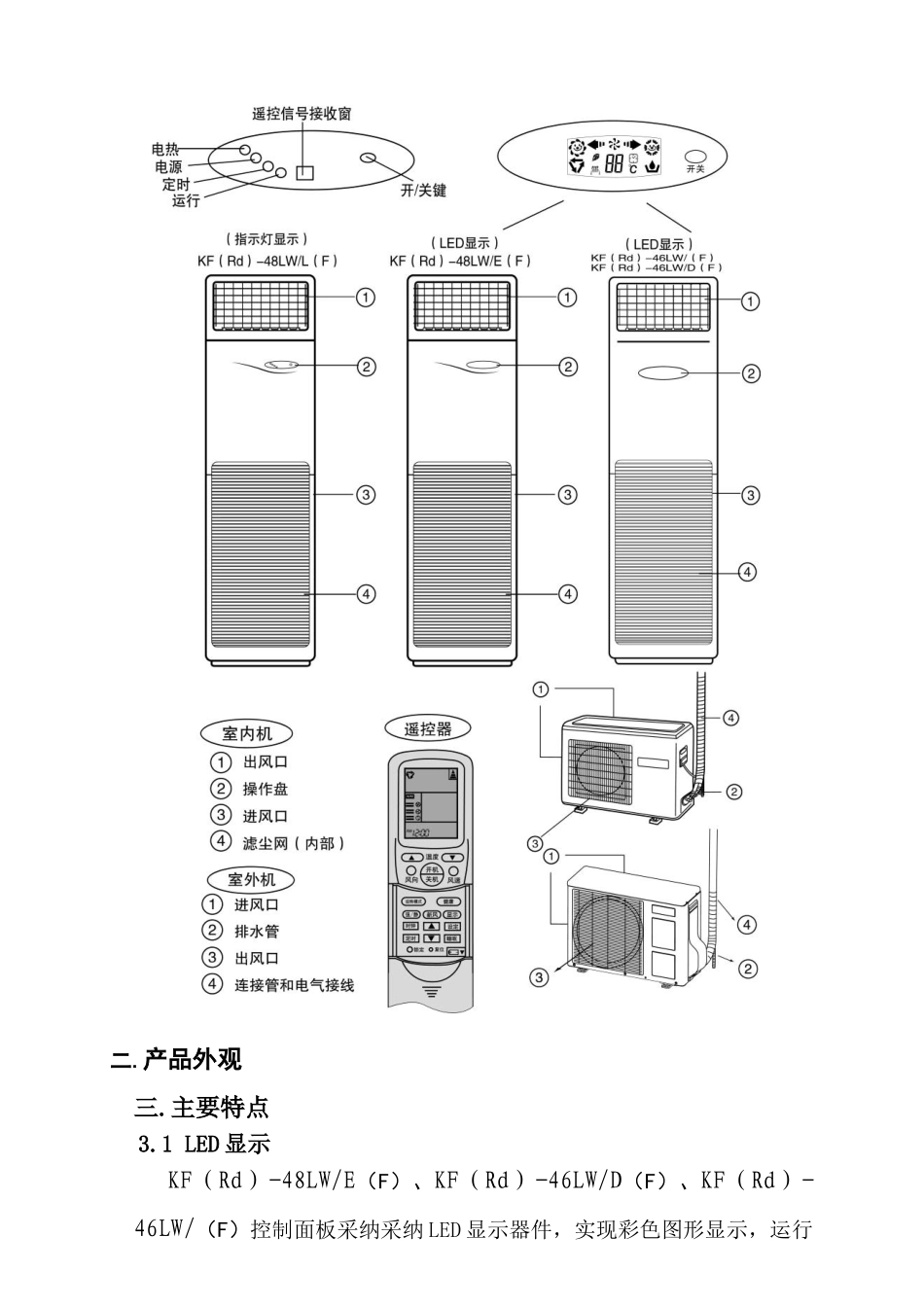

KF（Rd）-46LW/（F）KF（Rd）-48LW/E（F）KF（Rd）-48LW/L（F）KF（Rd）-46LW/D（F）柜式房间空调器培训教材 海尔空调售后服务部 二 0 0 三年四月目 录一.型号商标1.1 产品型号1.2 行销商标二.产品外观图三.主要特点3.1 主要功能四.衍生关系及通用性五.技术参数六.电控功能介绍七.线路图、电气原理图 7.1 电气原理图 7.2 线路图八.售后服务8.1 安装说明8.2 故障显示一览表8.3 产品爆炸图一. 型号商标1.1 型号商标KF（Rd）-48LW/E（F） KF（Rd）-48LW/L（F） KF（Rd）-46LW/D（F）、KF（Rd）-46LW/（F）1.2 行销商标：健康小元帅二.产品外观三.主要特点3.1 LED 显示 KF（Rd）-48LW/E（F）、KF（Rd）-46LW/D（F）、KF（Rd）-46LW/（F）控制面板采纳采纳 LED 显示器件，实现彩色图形显示，运行状态一目了然，具有夜视功能。KF（Rd）-48LW/L（F）控制面板采纳指示灯显示。3.2 负离子功能 当健康运行时，空调内的负离子发生器会激发大量负离子，具有清新空气、杀菌及医疗保健功能，使家中的空气清新健康，在享受舒适的同时身体更健康。3.3 超大热冷比 制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.4 具有停电补偿功能.四.衍生关系、通用性1.KF(Rd)-46LW/(F)系统同 KF(Rd)-48LW/C(F)。2.KF(Rd)-46LW/D(F) 系 统 同 KF(Rd)-48LW/Z ， 外 观 同 KF(Rd)-48LW/C(F)。3.KF(Rd)-48LW/E(F) 系 统 同 KF(Rd)-48LW/Z ， 外 观 同 KF(Rd)-48LW/B(F)。4.KF(Rd)-48LW/L(F) 系 统 同 KF(Rd)-48LW/Z ， 外 观 同 KF(Rd)-48LW/H(F)。五.技术参数 型号内容 KF-46LW/D(F)KFRd-46LW/D(F)备注电源1PH,220V~,50Hz1PH,220V~,50Hz制冷运行制冷量W46004600功率W17801780电流A8.48.4除湿量m3/h2.452.45制 热运行制热量W——5200功率W——1780电流A——8.4电 热 功率W——1000电 热 电流A——4.7循 环 风量m3/h900900运 转 噪音ｄ Ｂ（ Ａ）室内机48/45/3948/45/39室外机5252质量ｋｇ(内/外)31/3934/40配管尺寸及单程最大长度mm汽管/ 液管6.35/12.76.35/12.7最大长度1515室 内 外 机 的 最 大 高 度 差(m)55连机线参数3×2.0mm23×2.0+2×0.75mm2电 源 线参数规格3X2.5mm2以上3X2.5mm2以上连接方法Y 连接Y 连接外型尺寸室 内 机 （ 长 X 宽 X高）(mm)1696*500*2501696*500*250室 外 机 （ 长 X 宽 X高）(mm)780*245*540780*245*540压机型号及...
