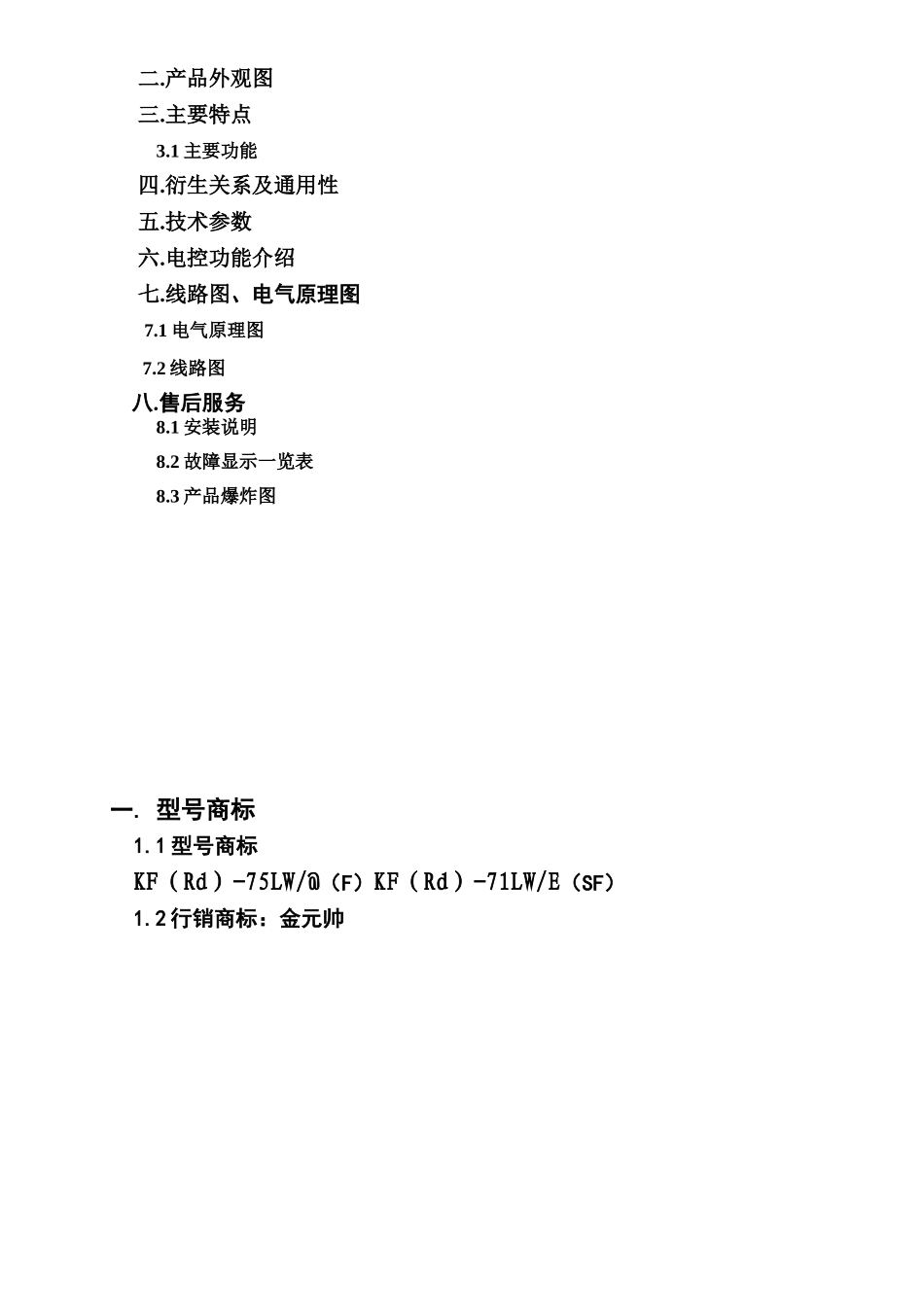

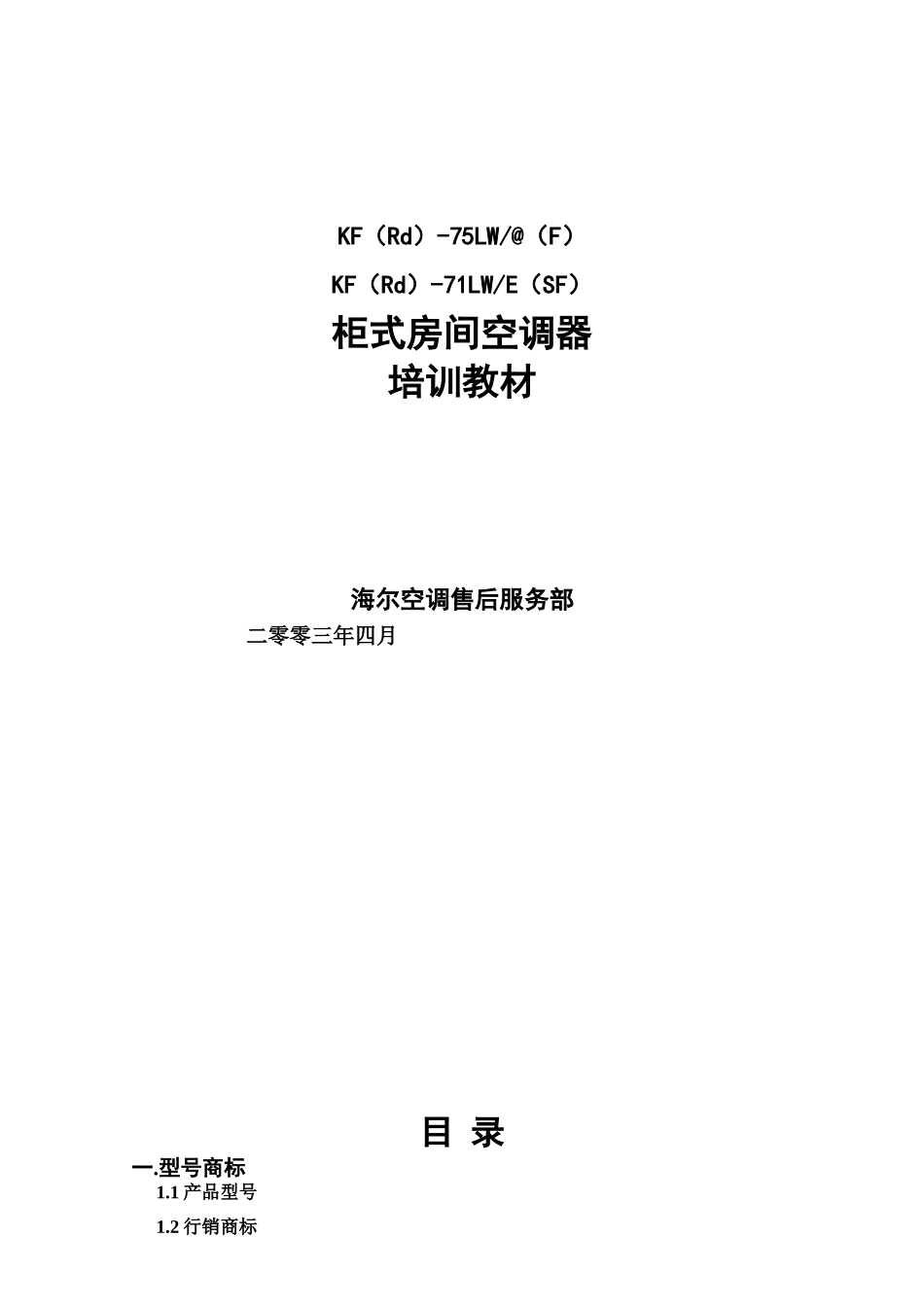

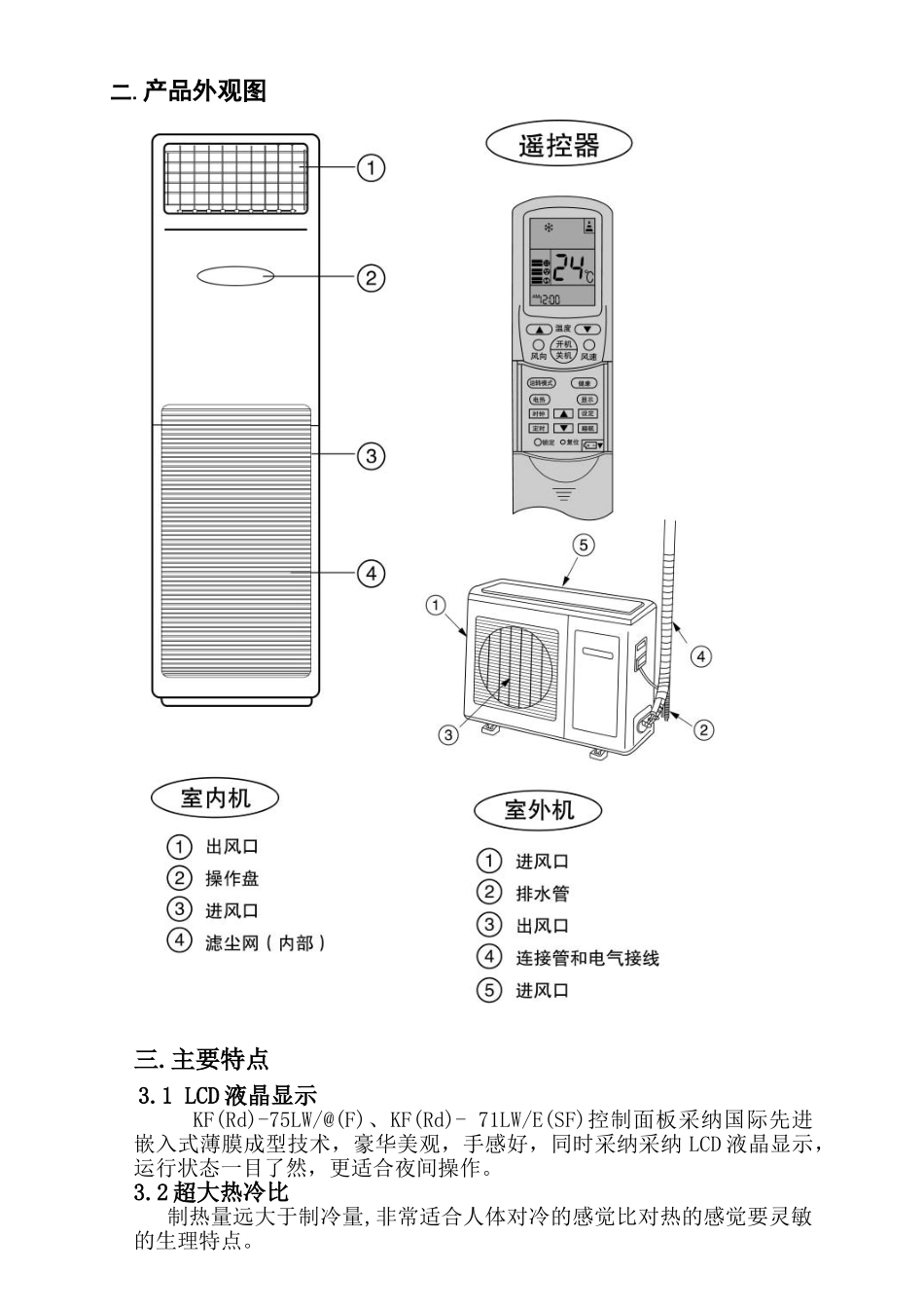

KF（Rd）-75LW/@（F）KF（Rd）-71LW/E（SF）柜式房间空调器培训教材 海尔空调售后服务部 二零零三年四月目 录一.型号商标1.1 产品型号1.2 行销商标二.产品外观图三.主要特点3.1 主要功能四.衍生关系及通用性五.技术参数六.电控功能介绍七.线路图、电气原理图 7.1 电气原理图 7.2 线路图八.售后服务8.1 安装说明8.2 故障显示一览表8.3 产品爆炸图一. 型号商标1.1 型号商标KF（Rd）-75LW/@（F）KF（Rd）-71LW/E（SF） 1.2 行销商标：金元帅二.产品外观图三.主要特点3.1 LCD 液晶显示 KF(Rd)-75LW/@(F)、KF(Rd)- 71LW/E(SF)控制面板采纳国际先进嵌入式薄膜成型技术，豪华美观，手感好，同时采纳采纳 LCD 液晶显示，运行状态一目了然，更适合夜间操作。3.2 超大热冷比 制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.3 多种保护使用更安全。具有可供选择的电子锁功能.3.4 具有停电补偿功能.四.衍生关系、通用性1.KF(Rd)-75LW/@(F)系统在 KF(Rd)-71LW/@（F）的基础上更改压缩机.更改后的压缩机为（0010702607 谷轮 ZR36KH-PFJ-522）2.KF(Rd)-71LW/E(SF)系统同 KF(Rd)-71LW/S（F）.五.技术参数 型号内容 KF-75LW/@(F)KFRd-75LW/@(F)备注电源1PH,220V~,50Hz1PH,220V~,50Hz制冷运行制冷量W75007500功率W28002800电流A12.712.7除湿量m3/h3.0X10-33.0X10-3制 热运行制热量W——8800功率W——2900电流A——12.9电 热 功率W——2000电 热 电流A——9.4循 环 风量m3/h11001100运 转 噪音ｄ Ｂ（ Ａ）室内机50/48/3850/48/38室外机58/5058/50质量ｋｇ(内/外)46/7446/74配管尺m汽管/ 液管9.52/15.889.52/15.88寸及单程最大长度m最大长度2020室 内 外 机 的 最 大 高 度 差(m)1010连机线参数34×0.75mm23×2.5+3×0.75mm2规格3.5mm2以上3.5mm2以上连接方法Y 连接Y 连接室 内 机 （ 长 X 宽 X高）(mm)1820*530*3001820*530*300室 外 机 （ 长 X 宽 X高）(mm)948*340*830948*340*830压机型号及绕组阻值谷轮 ZR36KH-PFJ-522谷轮 ZR36KH-PFJ-522冷媒型号及充注量R22 /2.6KgR22 /2.5Kg 型号内容 KF-71LW/E(SF)KFRd-71LW/E(SF)备注电源3PH,380V,50Hz3PH,380V,50Hz制冷运行制冷量W71007100功率W26002600电流A5.45.4除湿量m3/h3.0X10-33.0X10-3制 热运行制热量W——8500功率W——2600电流A——5.4电 热 功率W——2000电 热 电流A——9.4循 环 风量m3/h110...
