海尔kfrd-50-60-71lw-v健康柜式房间空调器培训教材

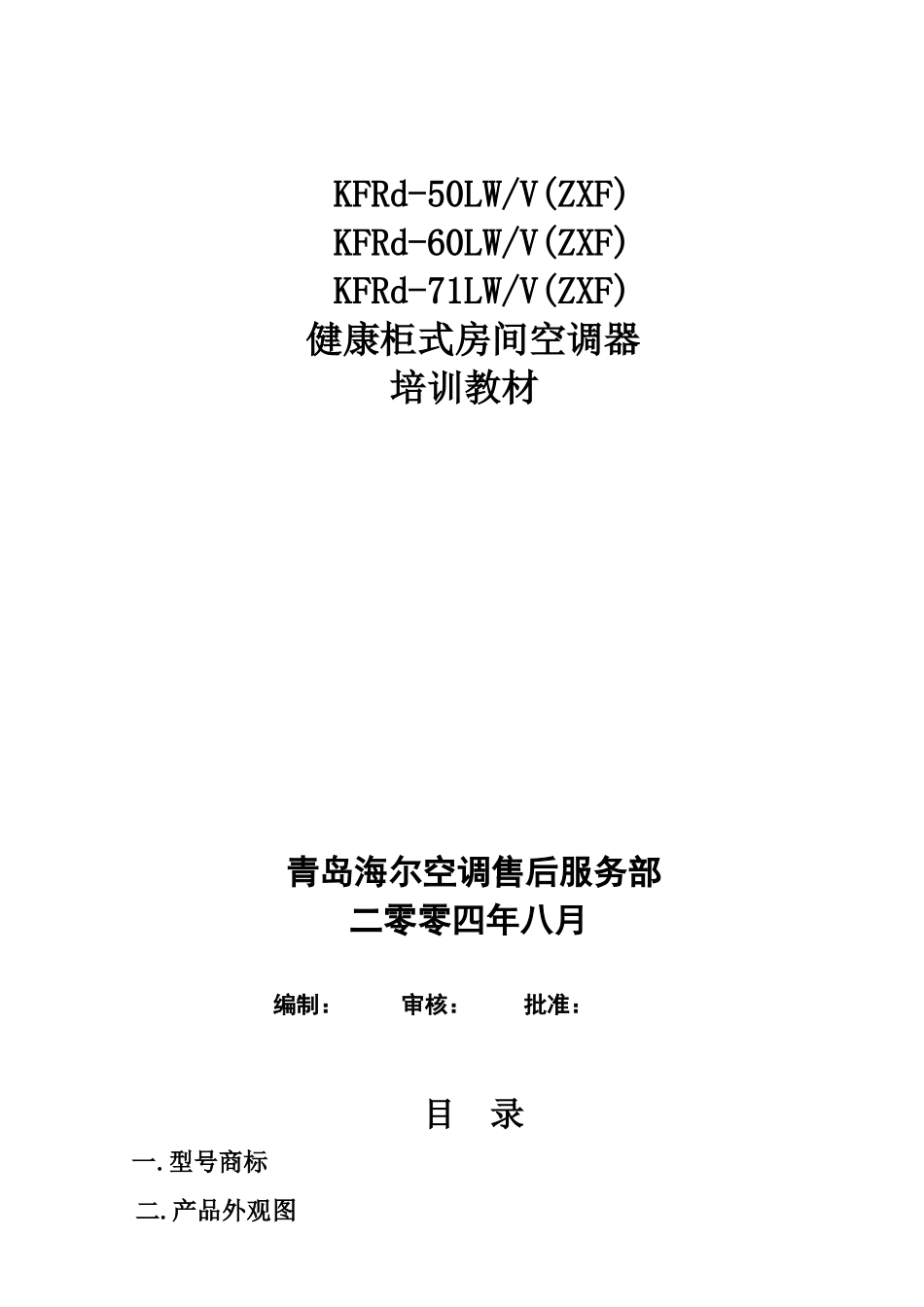

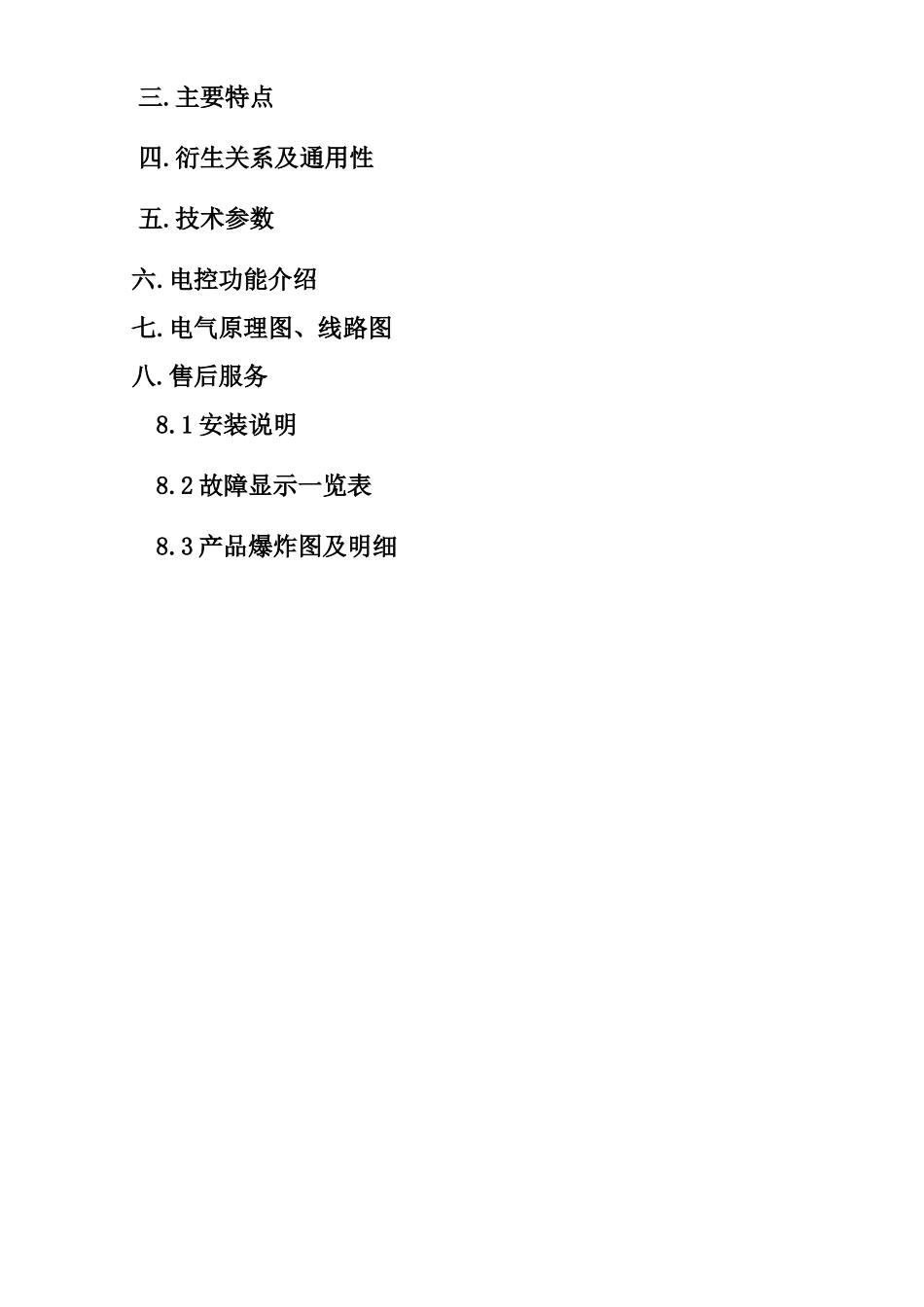

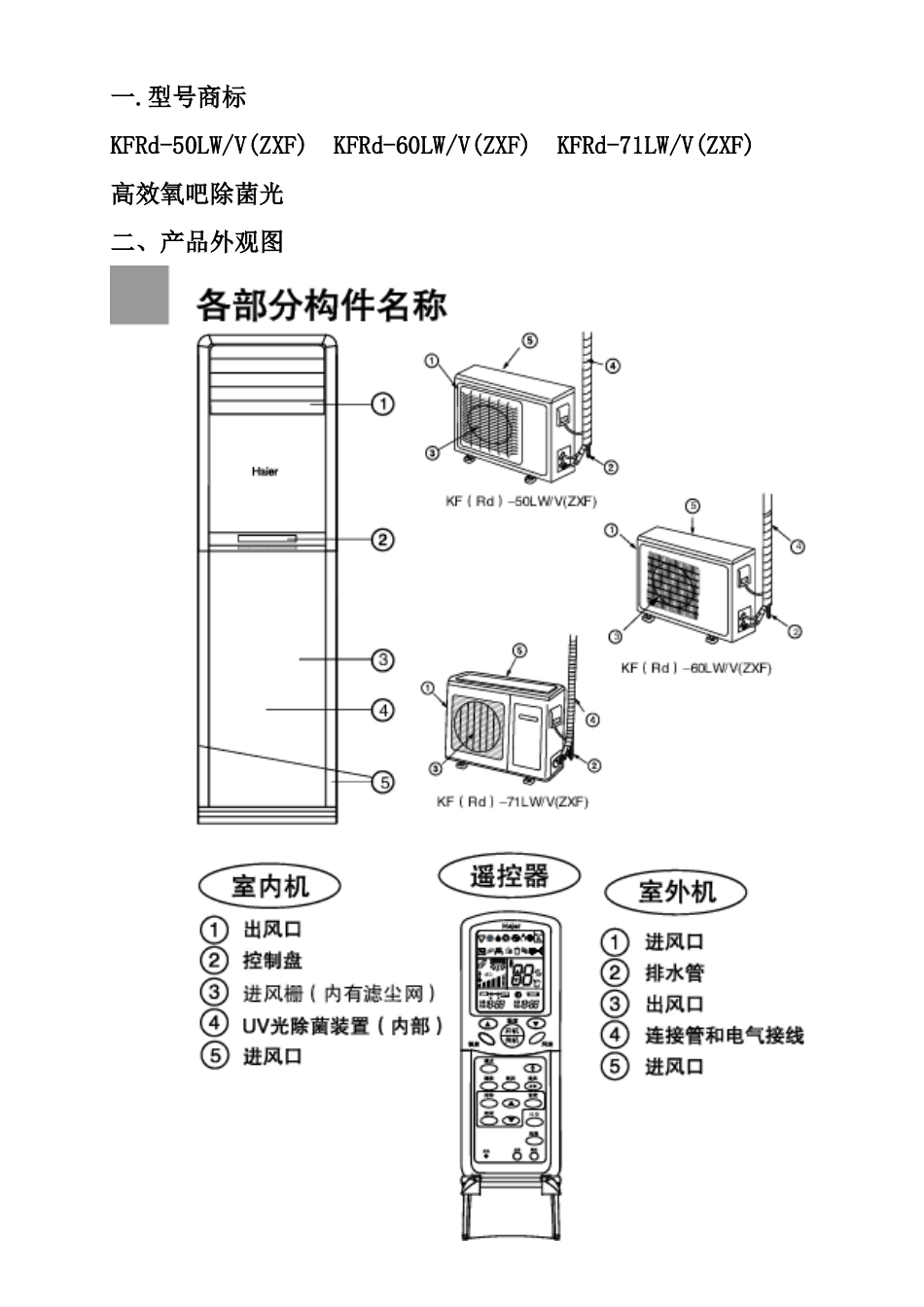

KFRd-50LW/V(ZXF) KFRd-60LW/V(ZXF) KFRd-71LW/V(ZXF) 健康柜式房间空调器 培训教材 青岛海尔空调售后服务部二零零四年八月编制： 审核： 批准：目 录一.型号商标二.产品外观图三.主要特点四.衍生关系及通用性五.技术参数六.电控功能介绍七.电气原理图、线路图八.售后服务8.1 安装说明8.2 故障显示一览表8.3 产品爆炸图及明细 一.型号商标KFRd-50LW/V(ZXF) KFRd-60LW/V(ZXF) KFRd-71LW/V(ZXF) 高效氧吧除菌光二、产品外观图KFRd-50LW/V(ZXF)KFRd-60LW/V(ZXF)KFRd-71LW/V(ZXF)三.主要特点3.1 高能效技术：采纳国际名牌压缩机和优质管材、亲水铝箔，优化系统设计，调整换热器结构：蒸发器发卡管由斜插方式改为平插方式，冷凝器减小片距，由混向流改为逆向流，增强换热效果，使各路分流更加均匀；同时风扇与电机进行最佳组合，在保证风量最大化的基础上使电机功率最小，真正实现高能效、低能耗，使您呼吸到清新健康空气的同时更节能。3.2 紫外线双波段除菌功能：此系列空调内置两个紫外线灯，分别发射 UV-A 波段（波长为 315-400nm）、UV-C 波段（波长为 250-270nm）的紫外光。UV-A 波段的紫外光与二氧化钛（TiO2）作用可以除菌、去掉有害气体，UV-C 波段的紫外光可以直接除菌，使室内空气保持清新，加倍干净。TiO2(纳米二氧化钛)紫外光 3.3 双向换新风: 利用换气扇把室内空气和室外空气进行双向式交换，将室内污浊空气排到室外，室外新奇空气通过防霉过滤网净化后转换到室内，保持室内外新奇空气有效循环,合理控制室内新风量，既有益于人体健康，又不占过多冷（热）负荷。3.4 出风口横叶片自动关闭功能：在关机时，步进电机控制横叶片自动闭合。有效防止灰尘进入空气调节器内部。3.5 立体送风功能：步进电机控制横摆叶、竖摆叶运转，实现多种角度送风。使空调节器吹出的风不直接吹到人体身上。立体送风使室内温度均匀，使人感觉更加舒适。传导区域正负电子带OH-h+e-OH有机物强氧化能力强力除臭C O 22HO紫外光紫外光杀菌示意图抑制病毒杀灭真菌有害菌团污浊空气纯净空气3.6 七彩时尚显示屏：七种颜色，每种颜色代表不同运行状态，运行状态一目了然，尽显时尚品位更适合夜间操作。3.7 超大热冷比：即制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.8 具有停电补偿功能和远程网络控制功能.四.衍生关系及通用性KFRd-50/60/71LW/V(ZXF)内机分别在 KFRd-50/60/71LW/G(ZXF)基础上更改外观及...
