海尔kfr-46lwz柜式房间空调器培训教材

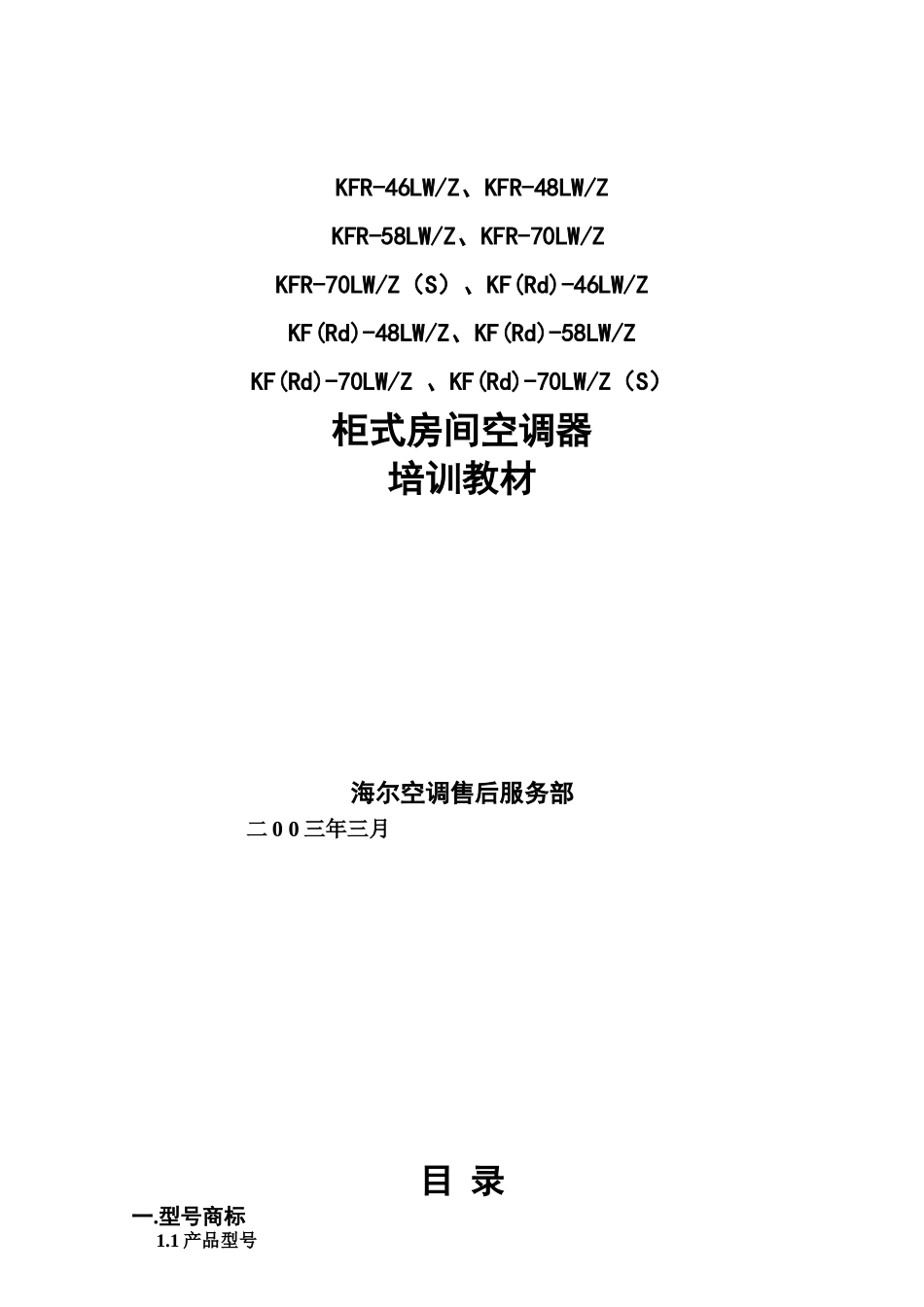

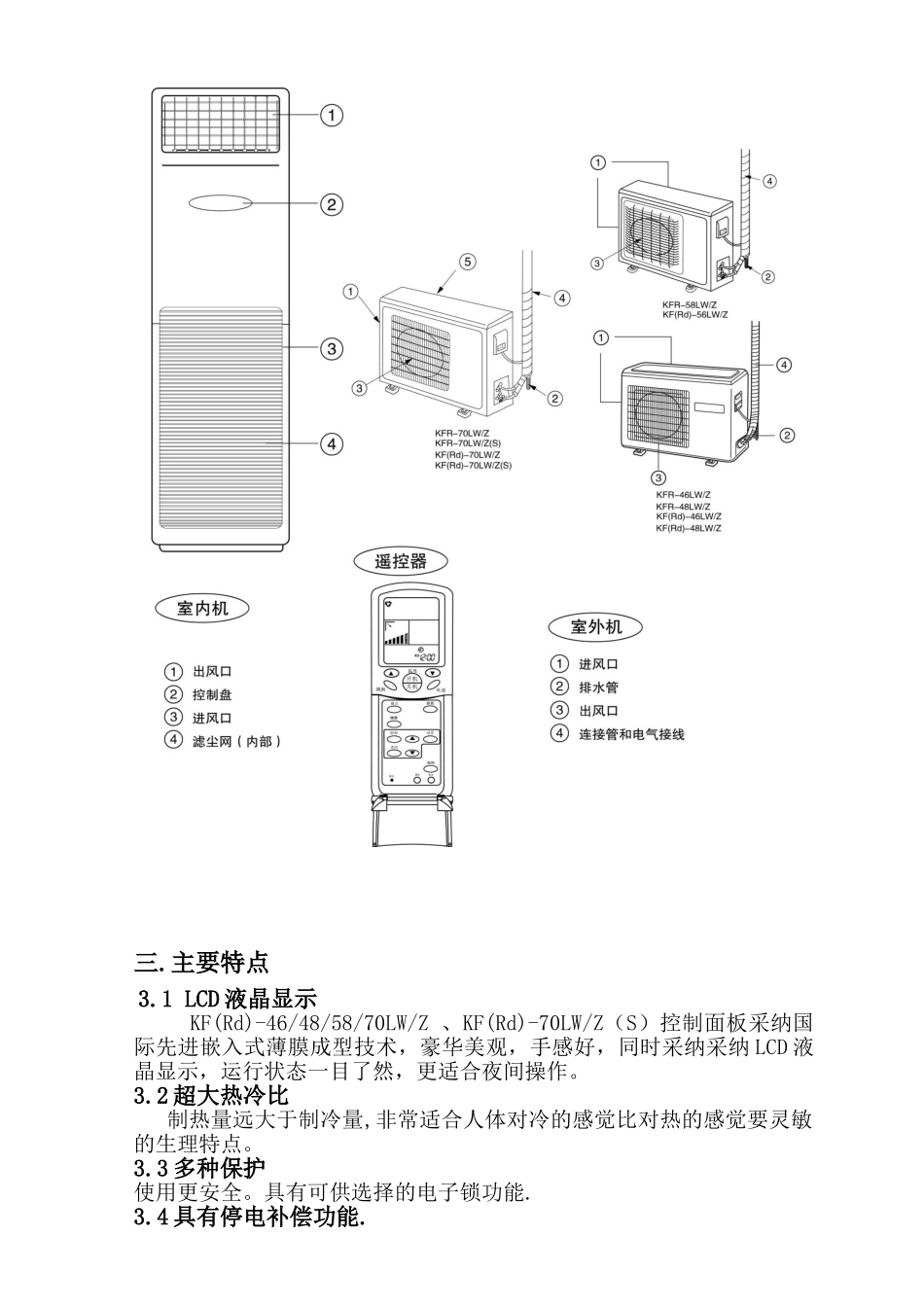

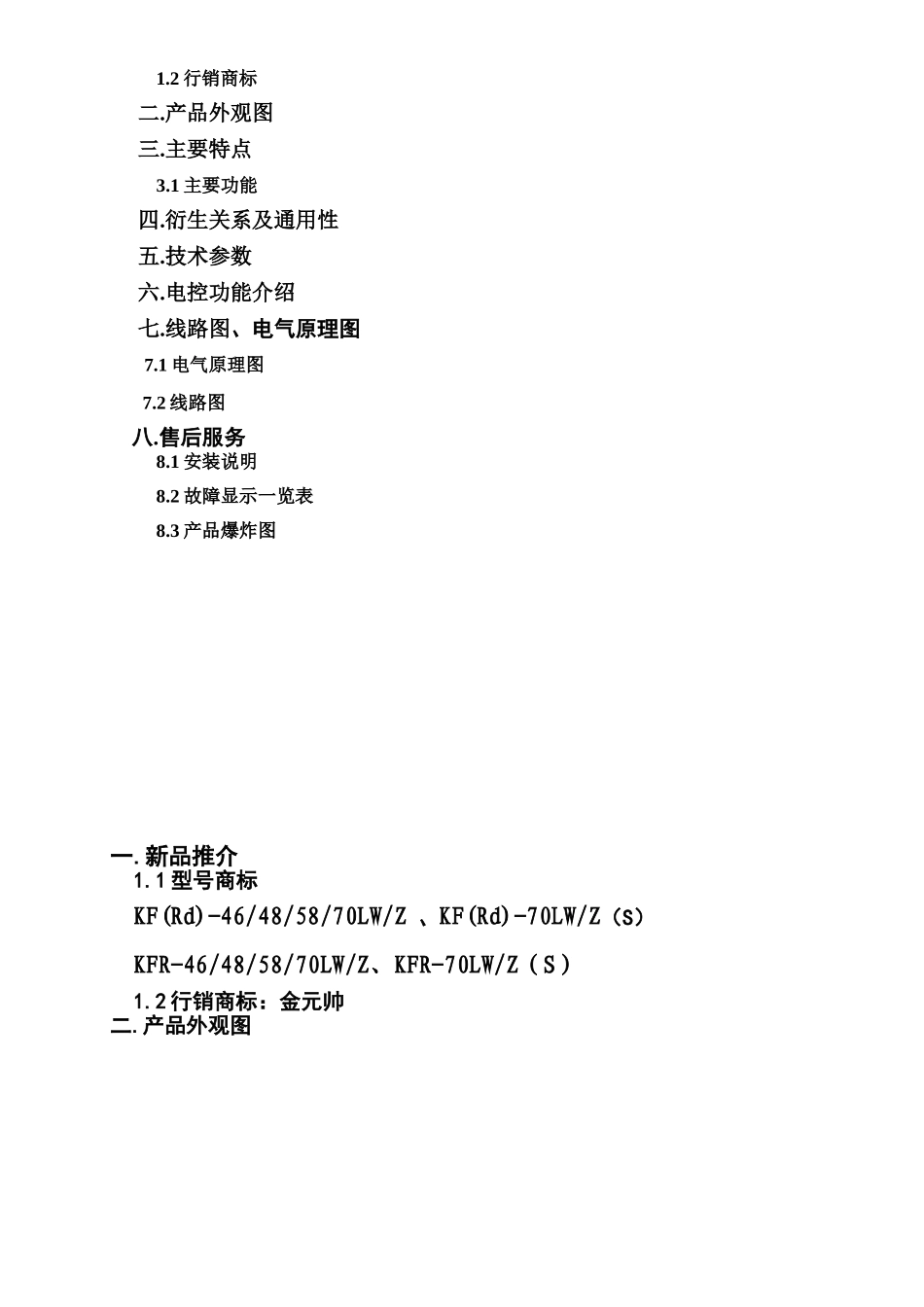

KFR-46LW/Z、KFR-48LW/Z KFR-58LW/Z、KFR-70LW/Z KFR-70LW/Z（S）、KF(Rd)-46LW/ZKF(Rd)-48LW/Z、KF(Rd)-58LW/ZKF(Rd)-70LW/Z 、KF(Rd)-70LW/Z（S）柜式房间空调器培训教材 海尔空调售后服务部 二 0 0 三年三月 目 录一.型号商标1.1 产品型号1.2 行销商标二.产品外观图三.主要特点3.1 主要功能四.衍生关系及通用性五.技术参数六.电控功能介绍七.线路图、电气原理图 7.1 电气原理图 7.2 线路图八.售后服务8.1 安装说明8.2 故障显示一览表8.3 产品爆炸图一.新品推介1.1 型号商标KF(Rd)-46/48/58/70LW/Z 、KF(Rd)-70LW/Z（S） KFR-46/48/58/70LW/Z、KFR-70LW/Z（S） 1.2 行销商标：金元帅二.产品外观图三.主要特点3.1 LCD 液晶显示 KF(Rd)-46/48/58/70LW/Z 、KF(Rd)-70LW/Z（S）控制面板采纳国际先进嵌入式薄膜成型技术，豪华美观，手感好，同时采纳采纳 LCD 液晶显示，运行状态一目了然，更适合夜间操作。3.2 超大热冷比 制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。3.3 多种保护使用更安全。具有可供选择的电子锁功能.3.4 具有停电补偿功能.四.衍生关系、通用性1.KF(Rd)-70LW/Z 系统同 KF(Rd)-68LW/A（F），电脑板为新开电脑板.2.KF(Rd)-46/48LW/Z 系统同 KF(Rd)-48LW/C（F），外机为 1.5P 外机. 电脑板为新开电脑板.3.KF(Rd)-58LW/Z 系统同 KF(Rd)-58LW/D（F），电脑板为新开电脑板.五.技术参数 型号内容 KF-46LW/ZKFR-46LW/ZKFRd-46LW/Z备注电源1PH,220V~,50Hz1PH,220V~,50Hz1PH,220V~,50Hz制冷运行制冷量W460046004600功率W178017801780电流A8.48.48.4除湿量m3/h2.45X10-32.45X10-32.45X10-3制热运行制热量W——55005500功率W——18001800电流A——8.68.6电 热 功率W————1000电 热 电流A————4.7循 环 风量m3/h800800800运 转 噪音ｄ Ｂ（ Ａ）室内机48/45/3948/45/3948/45/39室外机525252质量ｋｇ(内/外)34/3734/3934/39配管尺寸及单mm汽管/ 液管6.35/12.76.35/12.76.35/12.7程最大长度最大长度151515室内外机的最大高度差(m)555连机线参数3×2.5mm23×2.5+2×0.75mm23×2.5+2×0.75mm2电源线参数规格3X2.5mm2以上3X2.5mm2以上3X2.5mm2以上连接方法Y 连接Y 连接Y 连接外型尺寸室内机（长 X 宽 X高）(mm)1696*500*2501696*500*2501696*500*250室外机（长 X 宽 X高）(mm)780*245*540780*245*540780*245*540压机型号及绕组阻值三菱 TH338...
