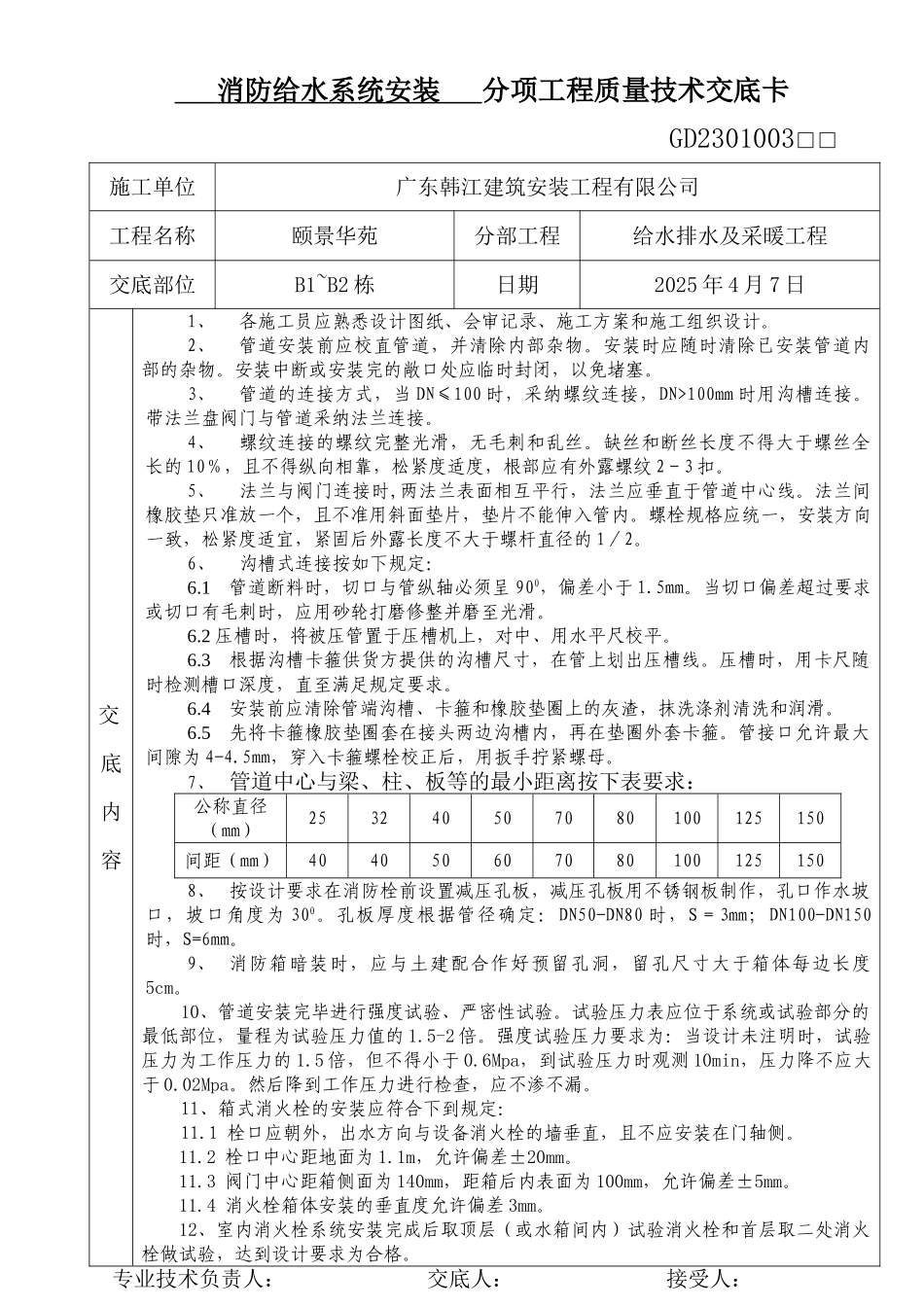

消防给水系统安装分项工程质量技术交底卡VIP专享

消防给水系统安装 分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称颐景华苑分部工程给水排水及采暖工程交底部位B1~B2 栋日期2025 年 4 月 7 日交底内容1、各施工员应熟悉设计图纸、会审记录、施工方案和施工组织设计。2、管道安装前应校直管道，并清除内部杂物。安装时应随时清除已安装管道内部的杂物。安装中断或安装完的敞口处应临时封闭，以免堵塞。3、管道的连接方式，当 DN≤100 时，采纳螺纹连接，DN>100mm 时用沟槽连接。带法兰盘阀门与管道采纳法兰连接。4、螺纹连接的螺纹完整光滑，无毛刺和乱丝。缺丝和断丝长度不得大于螺丝全长的 10％，且不得纵向相靠，松紧度适度，根部应有外露螺纹 2－3 扣。5、法兰与阀门连接时,两法兰表面相互平行，法兰应垂直于管道中心线。法兰间橡胶垫只准放一个，且不准用斜面垫片，垫片不能伸入管内。螺栓规格应统一，安装方向一致，松紧度适宜，紧固后外露长度不大于螺杆直径的 1／2。6、沟槽式连接按如下规定：6.1管道断料时，切口与管纵轴必须呈 900，偏差小于 1.5mm。当切口偏差超过要求或切口有毛刺时，应用砂轮打磨修整并磨至光滑。6.2 压槽时，将被压管置于压槽机上，对中、用水平尺校平。6.3根据沟槽卡箍供货方提供的沟槽尺寸，在管上划出压槽线。压槽时，用卡尺随时检测槽口深度，直至满足规定要求。6.4安装前应清除管端沟槽、卡箍和橡胶垫圈上的灰渣，抹洗涤剂清洗和润滑。6.5先将卡箍橡胶垫圈套在接头两边沟槽内，再在垫圈外套卡箍。管接口允许最大间隙为 4-4.5mm，穿入卡箍螺栓校正后，用扳手拧紧螺母。7、 管道中心与梁、柱、板等的最小距离按下表要求：公称直径（mm）253240507080100125150间距（mm）4040506070801001251508、 按设计要求在消防栓前设置减压孔板，减压孔板用不锈钢板制作，孔口作水坡口，坡口角度为 300。孔板厚度根据管径确定：DN50-DN80 时，S＝3mm；DN100-DN150时，S=6mm。9、 消防箱暗装时，应与土建配合作好预留孔洞，留孔尺寸大于箱体每边长度5cm。10、管道安装完毕进行强度试验、严密性试验。试验压力表应位于系统或试验部分的最低部位，量程为试验压力值的 1.5-2 倍。强度试验压力要求为：当设计未注明时，试验压力为工作压力的 1.5 倍，但不得小于 0.6Mpa，到试验压力时观测 10min，压力降不应大于 0.02Mpa。然后降到工作压力进行检查，应不渗不漏。11、箱式消火栓的安装应符合下到规定：11.1 栓...
