混凝土及砌体工程

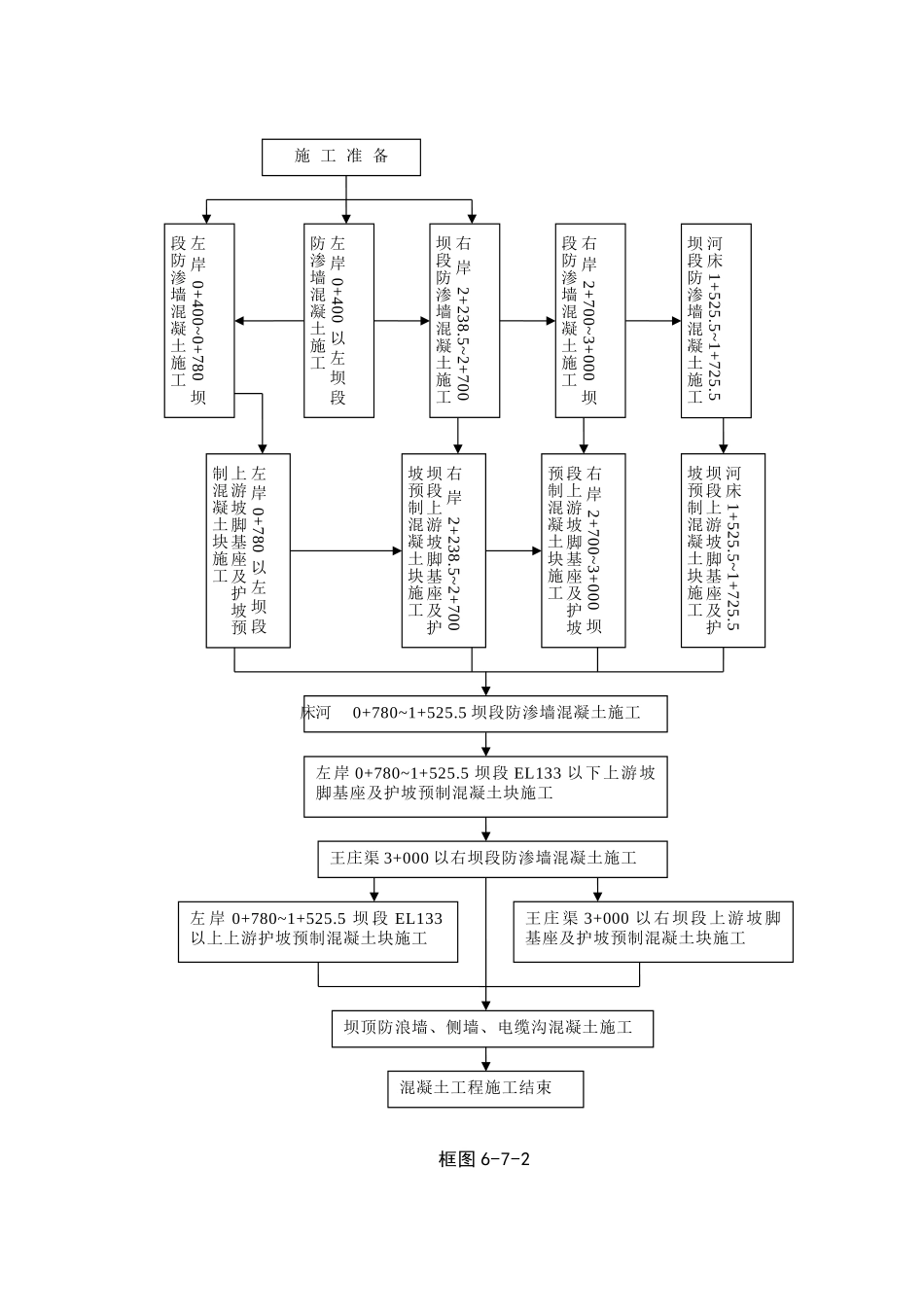

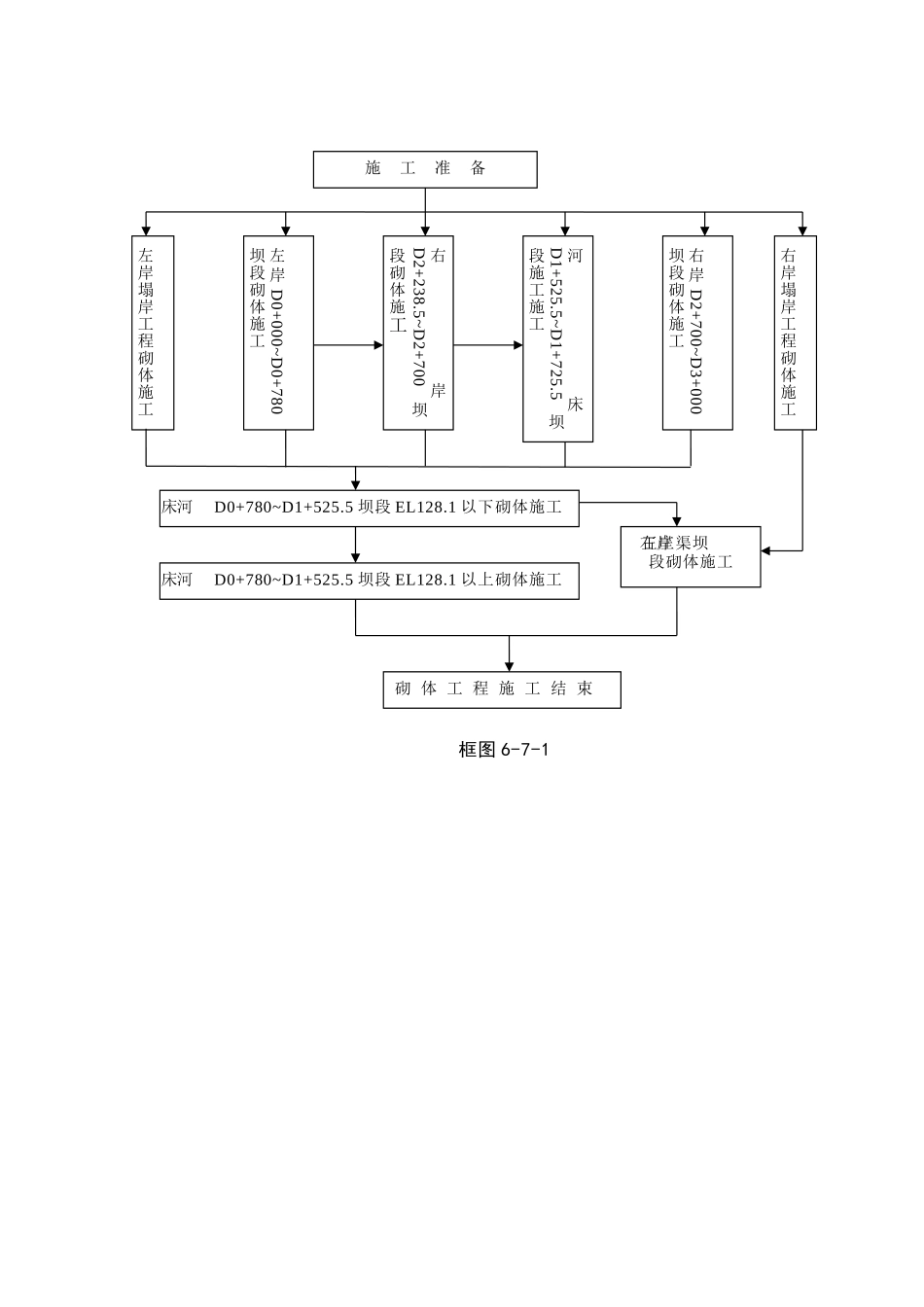

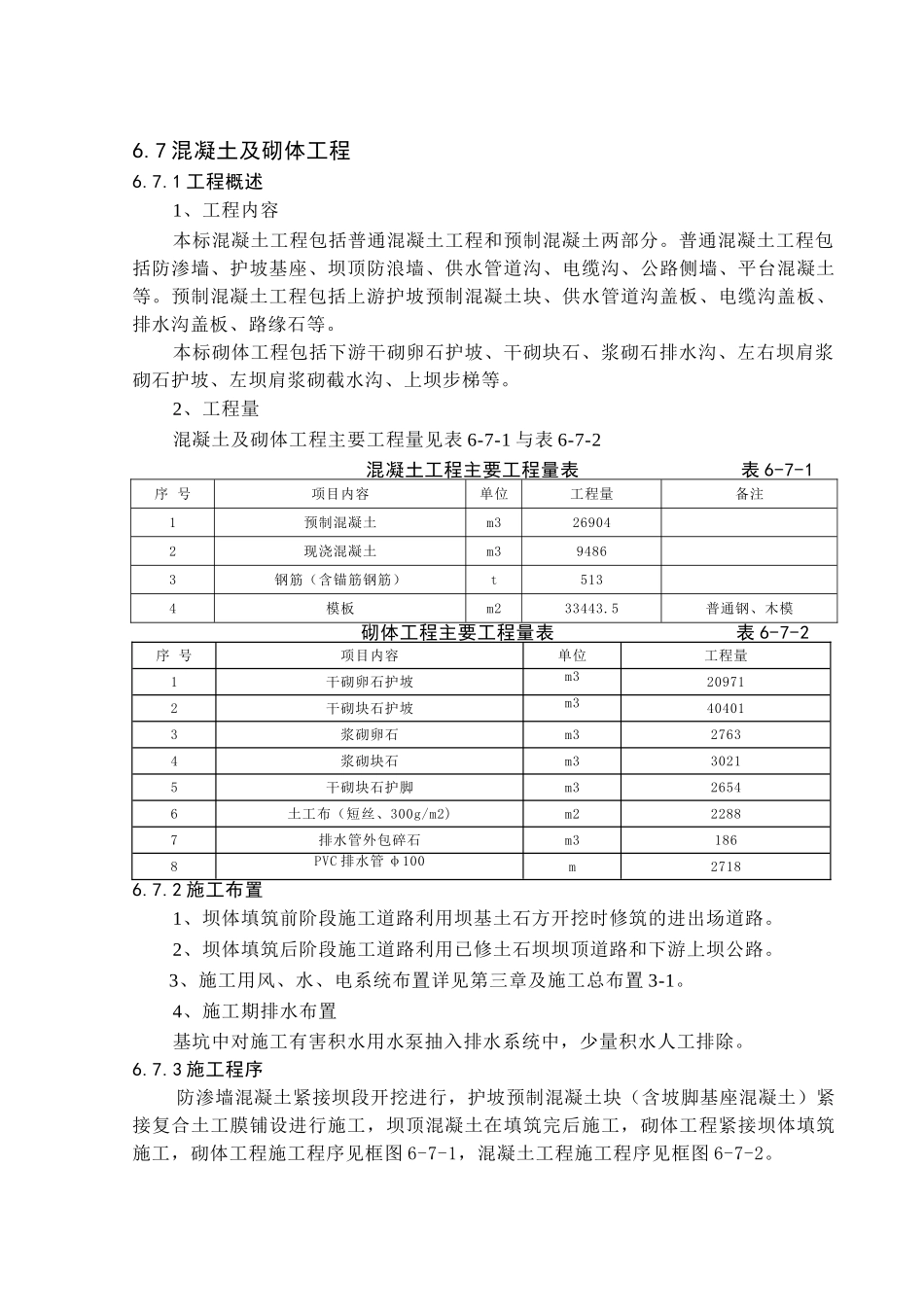

6.7 混凝土及砌体工程6.7.1 工程概述1、工程内容本标混凝土工程包括普通混凝土工程和预制混凝土两部分。普通混凝土工程包括防渗墙、护坡基座、坝顶防浪墙、供水管道沟、电缆沟、公路侧墙、平台混凝土等。预制混凝土工程包括上游护坡预制混凝土块、供水管道沟盖板、电缆沟盖板、排水沟盖板、路缘石等。本标砌体工程包括下游干砌卵石护坡、干砌块石、浆砌石排水沟、左右坝肩浆砌石护坡、左坝肩浆砌截水沟、上坝步梯等。2、工程量混凝土及砌体工程主要工程量见表 6-7-1 与表 6-7-2 混凝土工程主要工程量表 表 6-7-1序 号项目内容单位工程量备注1预制混凝土m3269042现浇混凝土m394863钢筋（含锚筋钢筋）t5134模板m233443.5普通钢、木模 砌体工程主要工程量表 表 6-7-2序 号项目内容单位工程量1干砌卵石护坡m3209712干砌块石护坡m3404013浆砌卵石m327634浆砌块石m330215干砌块石护脚m326546土工布（短丝、300g/m2)m222887排水管外包碎石m31868PVC 排水管 φ100m27186.7.2 施工布置1、坝体填筑前阶段施工道路利用坝基土石方开挖时修筑的进出场道路。2、坝体填筑后阶段施工道路利用已修土石坝坝顶道路和下游上坝公路。3、施工用风、水、电系统布置详见第三章及施工总布置 3-1。4、施工期排水布置基坑中对施工有害积水用水泵抽入排水系统中，少量积水人工排除。6.7.3 施工程序防渗墙混凝土紧接坝段开挖进行，护坡预制混凝土块（含坡脚基座混凝土）紧接复合土工膜铺设进行施工，坝顶混凝土在填筑完后施工，砌体工程紧接坝体填筑施工，砌体工程施工程序见框图 6-7-1，混凝土工程施工程序见框图 6-7-2。框图 6-7-1施 工 准 备左岸D0+000~D0+780坝段砌体施工右岸D2+238.5~D2+700坝段砌体施工河床D1+525.5~D1+725.5坝段施工施工右岸D2+700~D3+000坝段砌体施工右岸王庄渠坝段砌体施工砌 体 工 程 施 工 结 束左岸塌岸工程砌体施工右岸塌岸工程砌体施工河床D0+780~D1+525.5 坝段 EL128.1 以下砌体施工河床D0+780~D1+525.5 坝段 EL128.1 以上砌体施工框图 6-7-2左岸0+400以左坝段防渗墙混凝土施工左岸0+400~0+780坝段防渗墙混凝土施工右岸2+700~3+000坝段防渗墙混凝土施工右岸2+238.5~2+700坝段防渗墙混凝土施工河床1+525.5~1+725.5坝段防渗墙混凝土施工左岸0+780以左坝段上游坡脚基座及护坡预制混凝土块施工左岸 0+780~1+525.5 坝段 EL133 以下上游坡脚基座及护坡预制混凝土块施工右岸2+700~3+000坝段上游坡脚基座及护...
