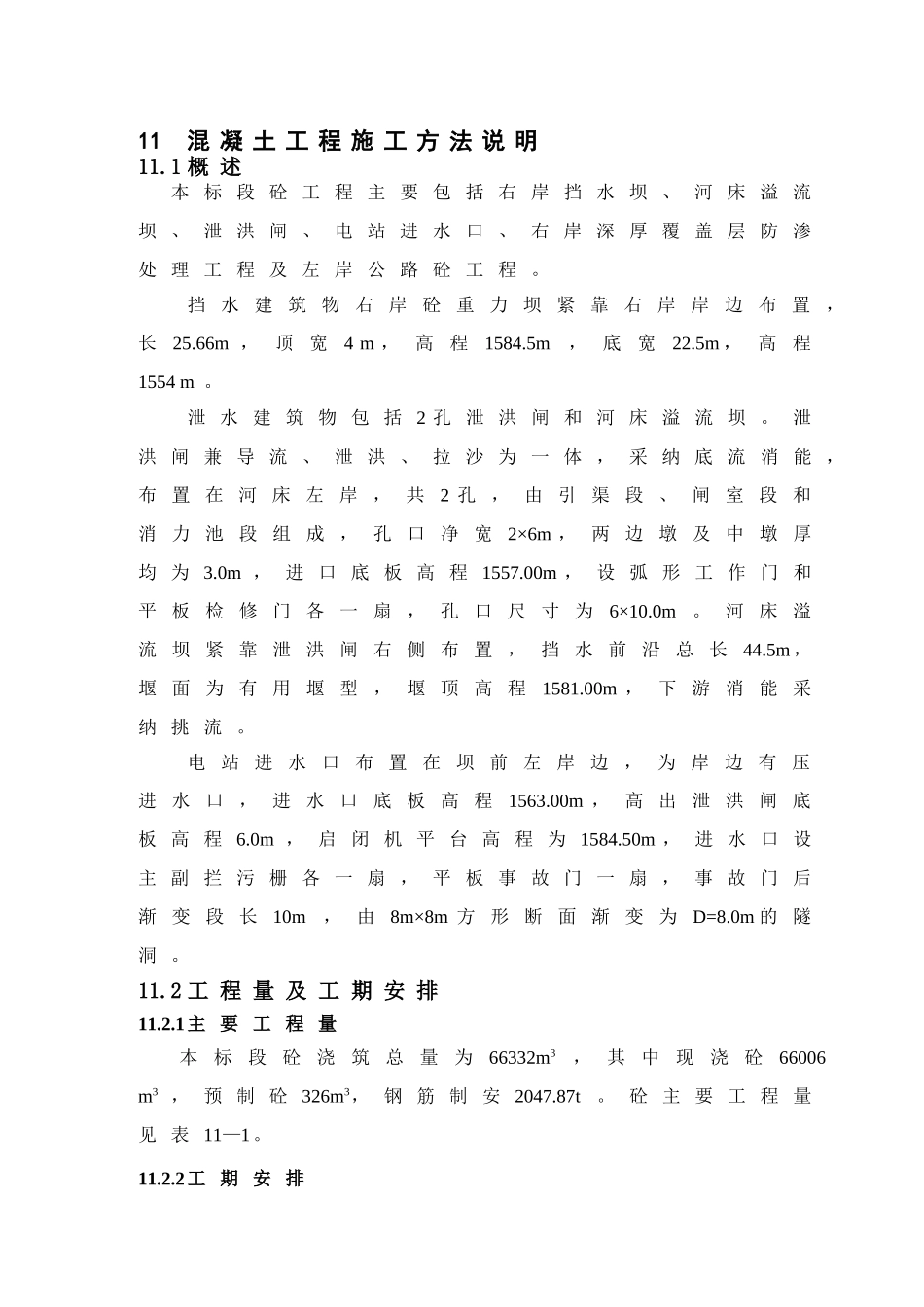

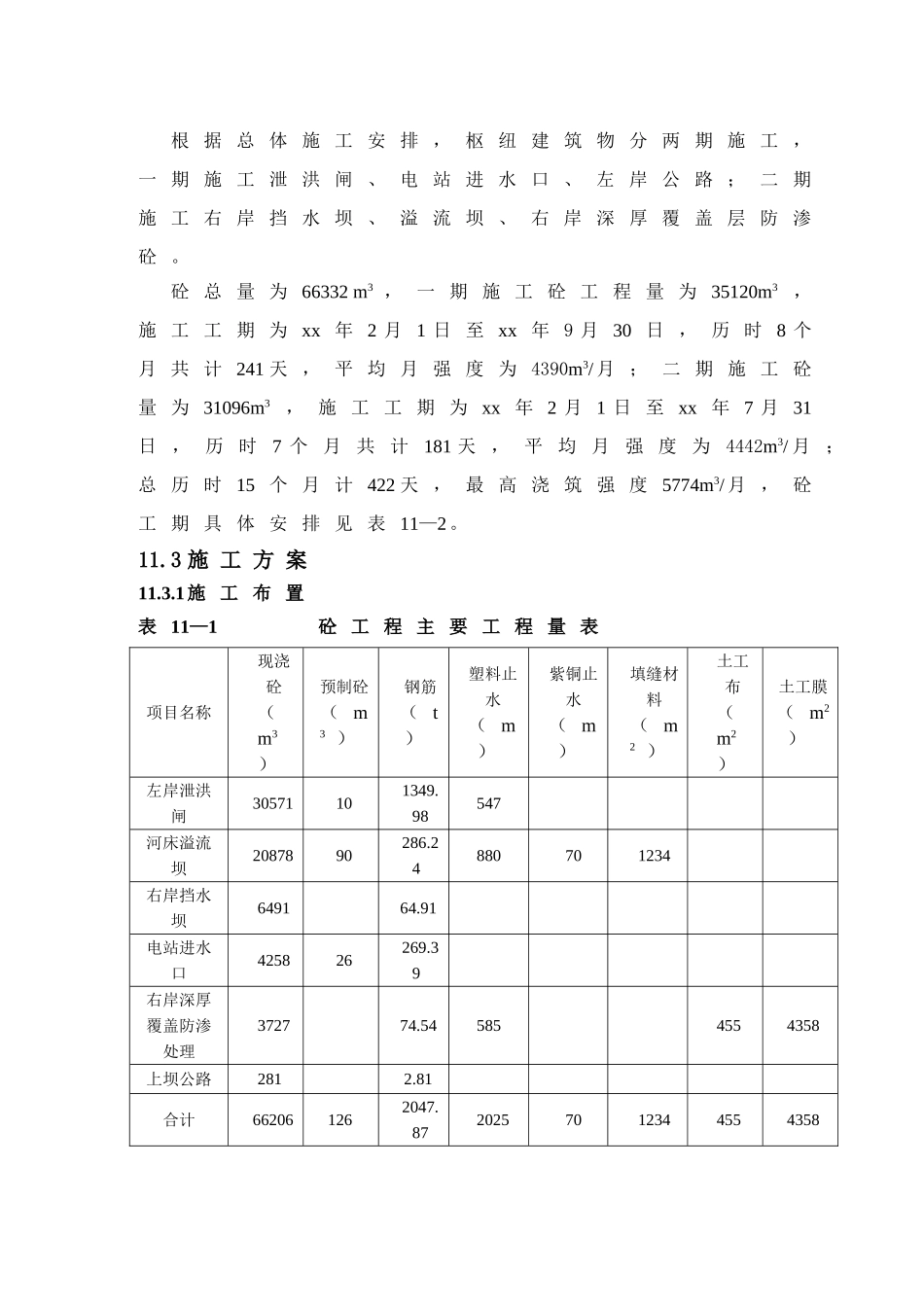

11 混 凝 土 工 程 施 工 方 法 说 明11.1 概 述 本 标 段 砼 工 程 主 要 包 括 右 岸 挡 水 坝 、 河 床 溢 流坝 、 泄 洪 闸 、 电 站 进 水 口 、 右 岸 深 厚 覆 盖 层 防 渗处 理 工 程 及 左 岸 公 路 砼 工 程 。挡水建筑物右岸砼重力坝紧靠右岸岸边布置，长25.66m ，顶宽4 m ，高程1584.5m，底宽22.5m ，高程1554 m 。泄 水 建 筑 物 包 括 2 孔 泄 洪 闸 和 河 床 溢 流 坝 。 泄洪 闸 兼 导 流 、 泄 洪 、 拉 沙 为 一 体 ， 采 纳 底 流 消 能 ，布 置 在 河 床 左 岸 ， 共2 孔 ， 由 引 渠 段 、 闸 室 段 和消力池段组成，孔口净宽2×6m ，两边墩及中墩厚均 为 3.0m ， 进 口 底 板 高 程 1557.00m ， 设 弧 形 工 作 门 和平板检修门各一扇，孔口尺寸为6×10.0m。河床溢流坝紧靠泄洪闸右侧布置，挡水前沿总长44.5m ，堰面为有用堰型，堰顶高程1581.00m ，下游消能采纳 挑 流 。电站进水口布置在坝前左岸边，为岸边有压进水口，进水口底板高程1563.00m ，高出泄洪闸底板 高 程 6.0m ， 启 闭 机 平 台 高 程 为 1584.50m ， 进 水 口 设主 副 拦 污 栅 各 一 扇 ， 平 板 事 故 门 一 扇 ， 事 故 门 后渐变段长10m，由8m×8m 方形断面渐变为D=8.0m 的隧洞 。11.2 工 程 量 及 工 期 安 排11.2.1主 要 工 程 量 本标段砼浇筑总量为66332m3，其中现浇砼66006 m3 ， 预 制 砼 326m3， 钢 筋 制 安 2047.87t。 砼 主 要 工 程 量见 表 11—1。11.2.2工 期 安 排 根 据 总 体 施 工 安 排 ， 枢 纽 建 筑 物 分 两 期 施 工 ，一 期 施 工 泄 洪 闸 、 电 站 进 水 口 、 左 岸 公 路 ； 二 期施 工 右 岸 挡 水 坝 、 溢 流 坝 、 右 岸 深 厚 覆 盖 层 防 渗砼 。 砼 总 量 为 66332 m3 ， 一 期 施 工 砼 工 程 量 为 35120m3，施 工 工 期 为 xx 年 2 月 1 日 至 xx 年 9 月 30 日 ， 历 时 8 个月 共 计 241 天 ， 平 均 月 强 度 为 4390m3/ 月 ； 二 期 施 工 砼量 为 31096m3， 施 工 工 期 为 xx 年 2 月 1 日 至 xx 年 7 月 31...
