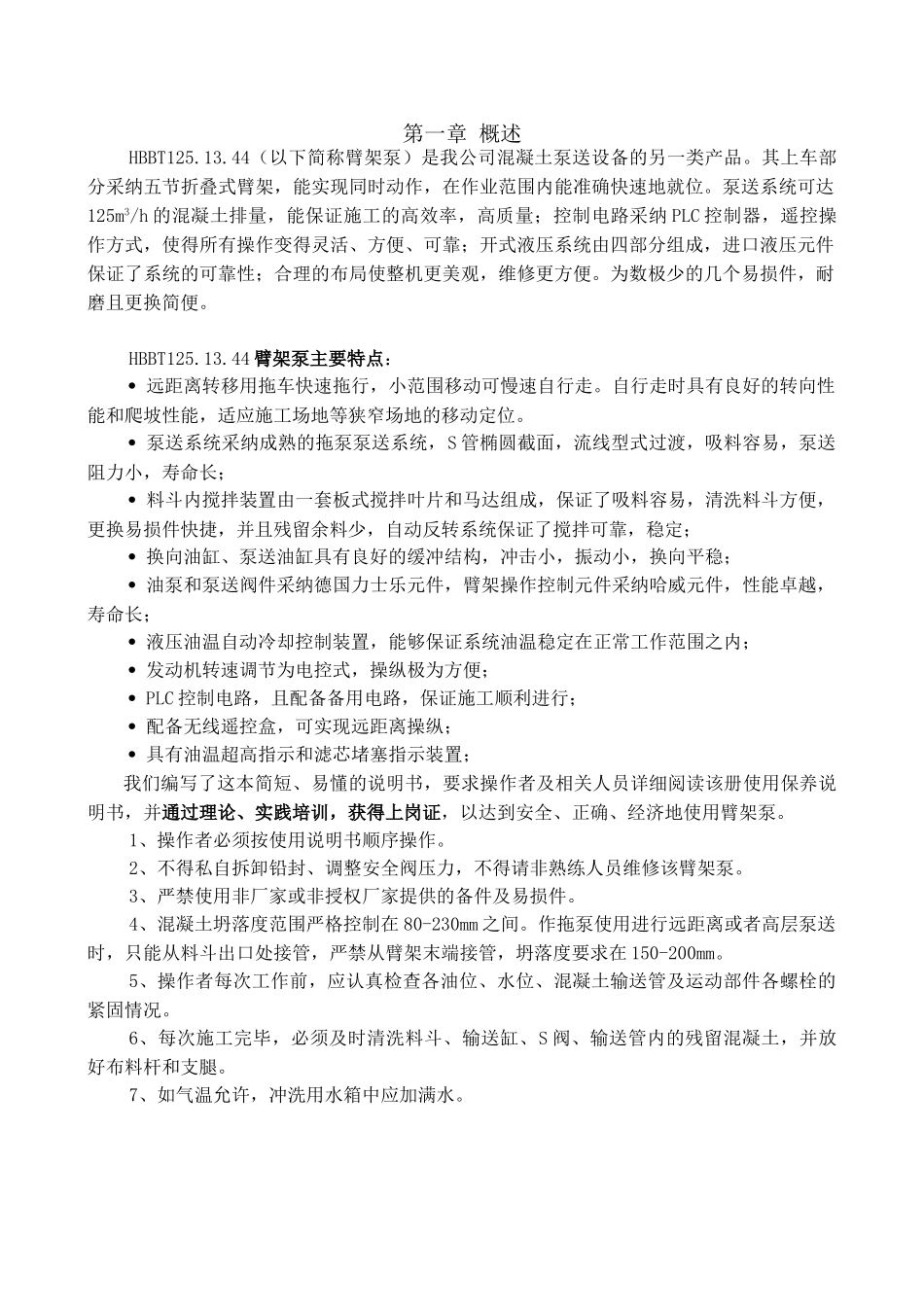

第一章 概述HBBT125.13.44（以下简称臂架泵）是我公司混凝土泵送设备的另一类产品。其上车部分采纳五节折叠式臂架，能实现同时动作，在作业范围内能准确快速地就位。泵送系统可达125m3/h 的混凝土排量，能保证施工的高效率，高质量；控制电路采纳 PLC 控制器，遥控操作方式，使得所有操作变得灵活、方便、可靠；开式液压系统由四部分组成，进口液压元件保证了系统的可靠性；合理的布局使整机更美观，维修更方便。为数极少的几个易损件，耐磨且更换简便。HBBT125.13.44 臂架泵主要特点： 远距离转移用拖车快速拖行，小范围移动可慢速自行走。自行走时具有良好的转向性能和爬坡性能，适应施工场地等狭窄场地的移动定位。 泵送系统采纳成熟的拖泵泵送系统，S 管椭圆截面，流线型式过渡，吸料容易，泵送阻力小，寿命长； 料斗内搅拌装置由一套板式搅拌叶片和马达组成，保证了吸料容易，清洗料斗方便，更换易损件快捷，并且残留余料少，自动反转系统保证了搅拌可靠，稳定； 换向油缸、泵送油缸具有良好的缓冲结构，冲击小，振动小，换向平稳； 油泵和泵送阀件采纳德国力士乐元件，臂架操作控制元件采纳哈威元件，性能卓越，寿命长； 液压油温自动冷却控制装置，能够保证系统油温稳定在正常工作范围之内； 发动机转速调节为电控式，操纵极为方便； PLC 控制电路，且配备备用电路，保证施工顺利进行； 配备无线遥控盒，可实现远距离操纵； 具有油温超高指示和滤芯堵塞指示装置；我们编写了这本简短、易懂的说明书，要求操作者及相关人员详细阅读该册使用保养说明书，并通过理论、实践培训，获得上岗证，以达到安全、正确、经济地使用臂架泵。1、操作者必须按使用说明书顺序操作。2、不得私自拆卸铅封、调整安全阀压力，不得请非熟练人员维修该臂架泵。3、严禁使用非厂家或非授权厂家提供的备件及易损件。4、混凝土坍落度范围严格控制在 80-230mm 之间。作拖泵使用进行远距离或者高层泵送时，只能从料斗出口处接管，严禁从臂架末端接管，坍落度要求在 150-200mm。5、操作者每次工作前，应认真检查各油位、水位、混凝土输送管及运动部件各螺栓的紧固情况。6、每次施工完毕，必须及时清洗料斗、输送缸、S 阀、输送管内的残留混凝土，并放好布料杆和支腿。7、如气温允许，冲洗用水箱中应加满水。第二章 主要技术参数和技术性能一、主要技术参数泵送油缸mmφ140X2000砼缸mmφ230X2000最大理论输送量m3/h125最大出口...
