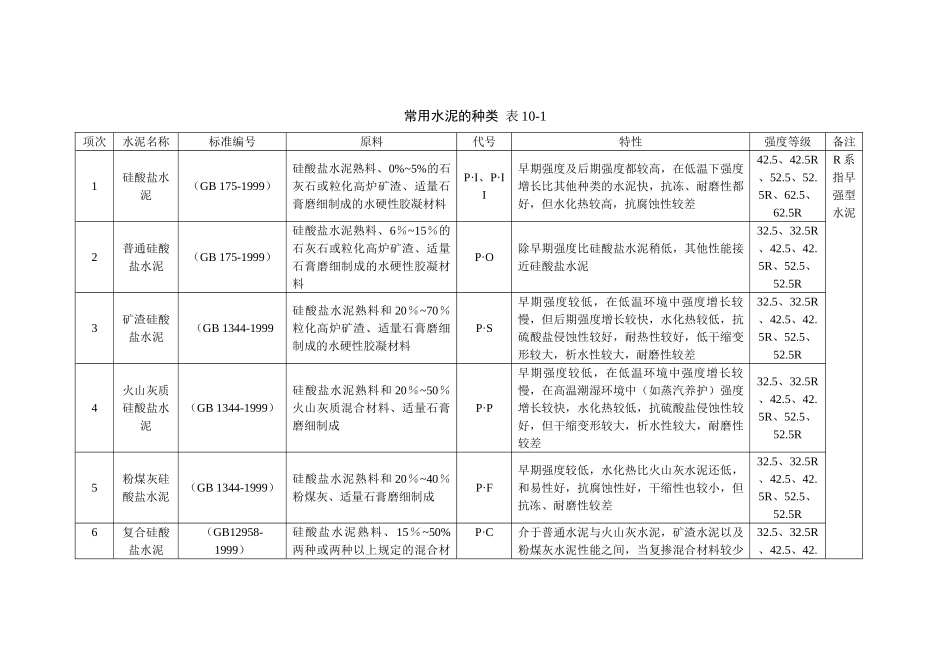

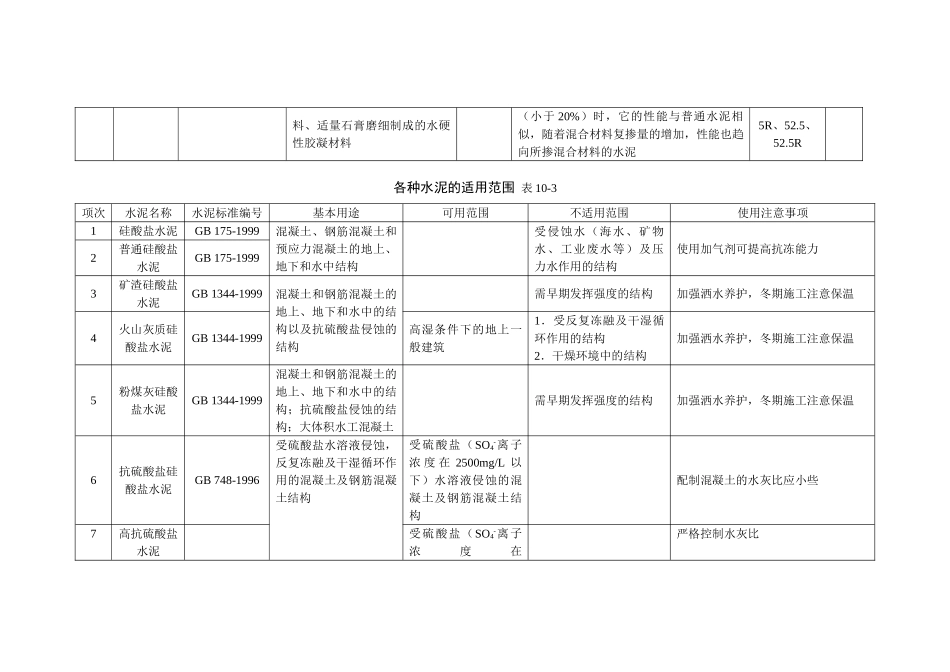

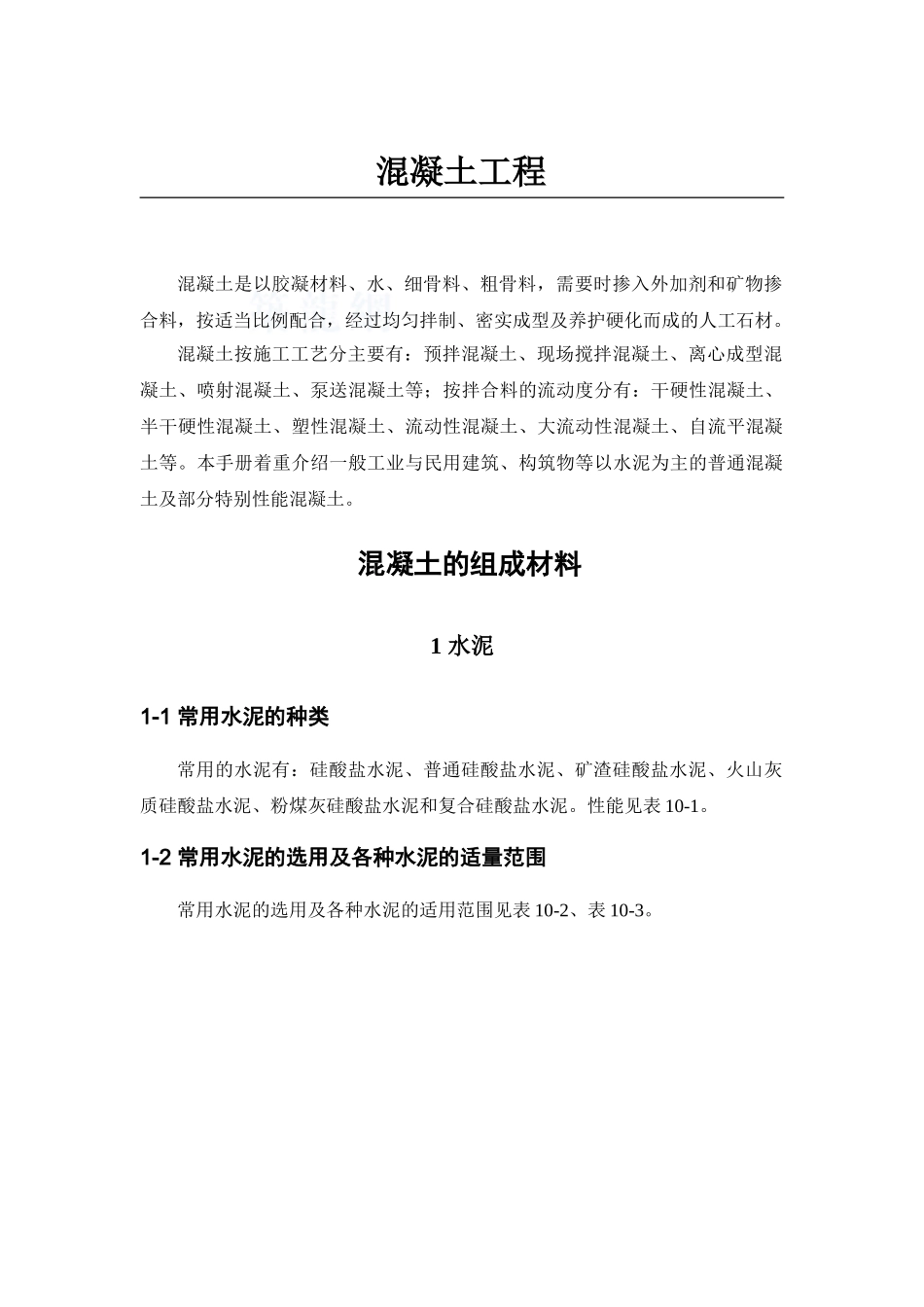

混凝土工程混凝土是以胶凝材料、水、细骨料、粗骨料，需要时掺入外加剂和矿物掺合料，按适当比例配合，经过均匀拌制、密实成型及养护硬化而成的人工石材。混凝土按施工工艺分主要有：预拌混凝土、现场搅拌混凝土、离心成型混凝土、喷射混凝土、泵送混凝土等；按拌合料的流动度分有：干硬性混凝土、半干硬性混凝土、塑性混凝土、流动性混凝土、大流动性混凝土、自流平混凝土等。本手册着重介绍一般工业与民用建筑、构筑物等以水泥为主的普通混凝土及部分特别性能混凝土。 混凝土的组成材料1 水泥1-1 常用水泥的种类常用的水泥有：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。性能见表 10-1。1-2 常用水泥的选用及各种水泥的适量范围常用水泥的选用及各种水泥的适用范围见表 10-2、表 10-3。常用水泥的种类 表 10-1项次水泥名称标准编号原料代号特性强度等级备注1硅酸盐水泥（GB 175-1999）硅酸盐水泥熟料、0%~5%的石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料P·I、P·II早期强度及后期强度都较高，在低温下强度增长比其他种类的水泥快，抗冻、耐磨性都好，但水化热较高，抗腐蚀性较差42.5、42.5R、52.5、52.5R、62.5、62.5RR 系指早强型水泥2普通硅酸盐水泥（GB 175-1999）硅酸盐水泥熟料、6％~15％的石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料P·O除早期强度比硅酸盐水泥稍低，其他性能接近硅酸盐水泥32.5、32.5R、42.5、42.5R、52.5、52.5R3矿渣硅酸盐水泥（GB 1344-1999硅酸盐水泥熟料和 20％~70％粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料P·S早期强度较低，在低温环境中强度增长较慢，但后期强度增长较快，水化热较低，抗硫酸盐侵蚀性较好，耐热性较好，低干缩变形较大，析水性较大，耐磨性较差32.5、32.5R、42.5、42.5R、52.5、52.5R4火山灰质硅酸盐水泥（GB 1344-1999）硅酸盐水泥熟料和 20％~50％火山灰质混合材料、适量石膏磨细制成P·P早期强度较低，在低温环境中强度增长较慢，在高温潮湿环境中（如蒸汽养护）强度增长较快，水化热较低，抗硫酸盐侵蚀性较好，但干缩变形较大，析水性较大，耐磨性较差32.5、32.5R、42.5、42.5R、52.5、52.5R5粉煤灰硅酸盐水泥（GB 1344-1999）硅酸盐水泥熟料和 20％~40％粉煤灰、适量石膏磨细制成P·F早期强度较低，水化热比火山灰水泥还低，和易性好，抗腐蚀性好，干缩性也较小，但抗冻、...
