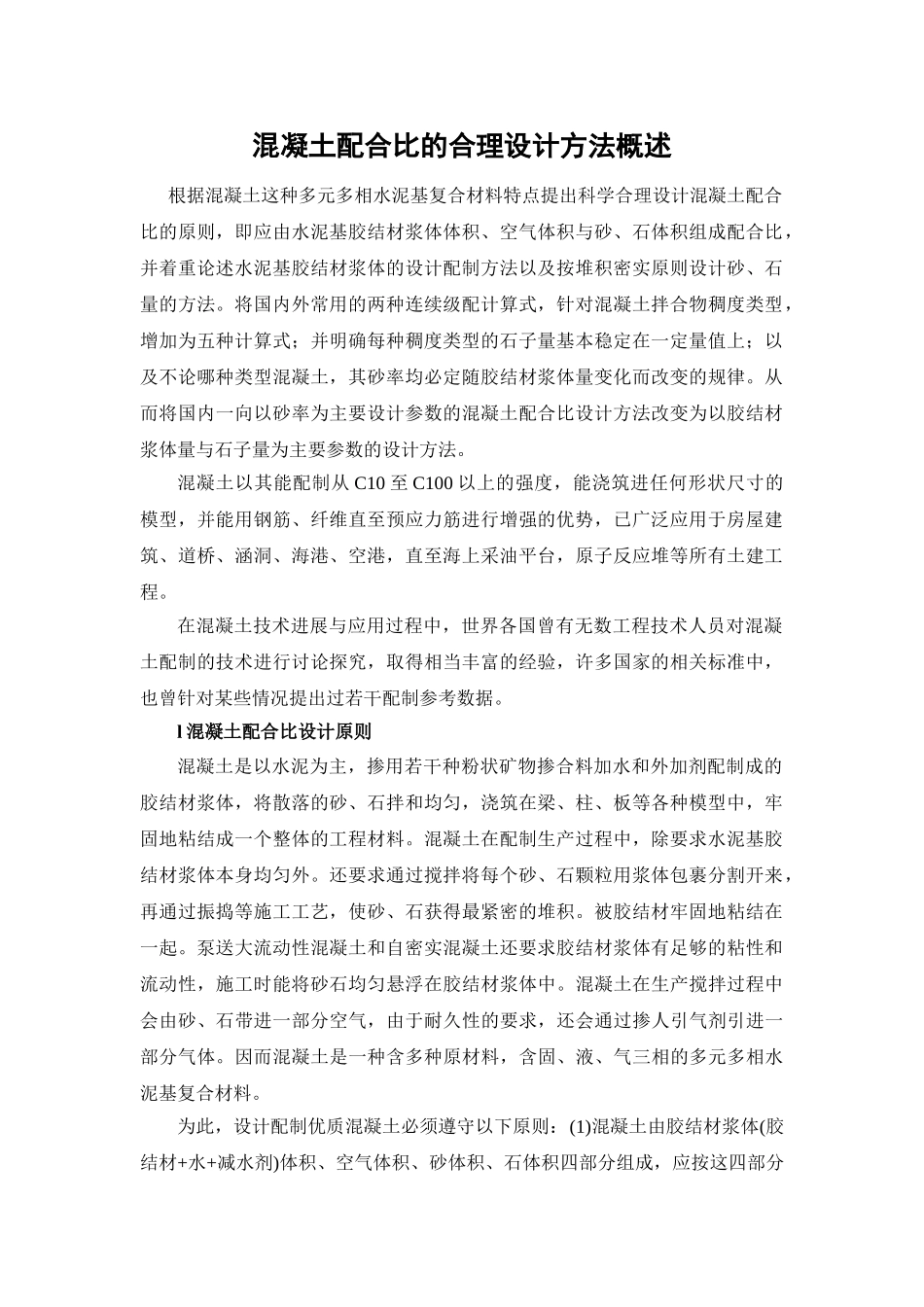

混凝土配合比的合理设计方法概述根据混凝土这种多元多相水泥基复合材料特点提出科学合理设计混凝土配合比的原则，即应由水泥基胶结材浆体体积、空气体积与砂、石体积组成配合比，并着重论述水泥基胶结材浆体的设计配制方法以及按堆积密实原则设计砂、石量的方法
将国内外常用的两种连续级配计算式，针对混凝土拌合物稠度类型，增加为五种计算式；并明确每种稠度类型的石子量基本稳定在一定量值上；以及不论哪种类型混凝土，其砂率均必定随胶结材浆体量变化而改变的规律
从而将国内一向以砂率为主要设计参数的混凝土配合比设计方法改变为以胶结材浆体量与石子量为主要参数的设计方法
混凝土以其能配制从 C10 至 C100 以上的强度，能浇筑进任何形状尺寸的模型，并能用钢筋、纤维直至预应力筋进行增强的优势，已广泛应用于房屋建筑、道桥、涵洞、海港、空港，直至海上采油平台，原子反应堆等所有土建工程
在混凝土技术进展与应用过程中，世界各国曾有无数工程技术人员对混凝土配制的技术进行讨论探究，取得相当丰富的经验，许多国家的相关标准中，也曾针对某些情况提出过若干配制参考数据
l 混凝土配合比设计原则混凝土是以水泥为主，掺用若干种粉状矿物掺合料加水和外加剂配制成的胶结材浆体，将散落的砂、石拌和均匀，浇筑在梁、柱、板等各种模型中，牢固地粘结成一个整体的工程材料
混凝土在配制生产过程中，除要求水泥基胶结材浆体本身均匀外
还要求通过搅拌将每个砂、石颗粒用浆体包裹分割开来，再通过振捣等施工工艺，使砂、石获得最紧密的堆积
被胶结材牢固地粘结在一起
泵送大流动性混凝土和自密实混凝土还要求胶结材浆体有足够的粘性和流动性，施工时能将砂石均匀悬浮在胶结材浆体中
混凝土在生产搅拌过程中会由砂、石带进一部分空气，由于耐久性的要求，还会通过掺人引气剂引进一部分气体
因而混凝土是一种含多种原材料，含固、液、气三相的多元多相水泥基复合材料

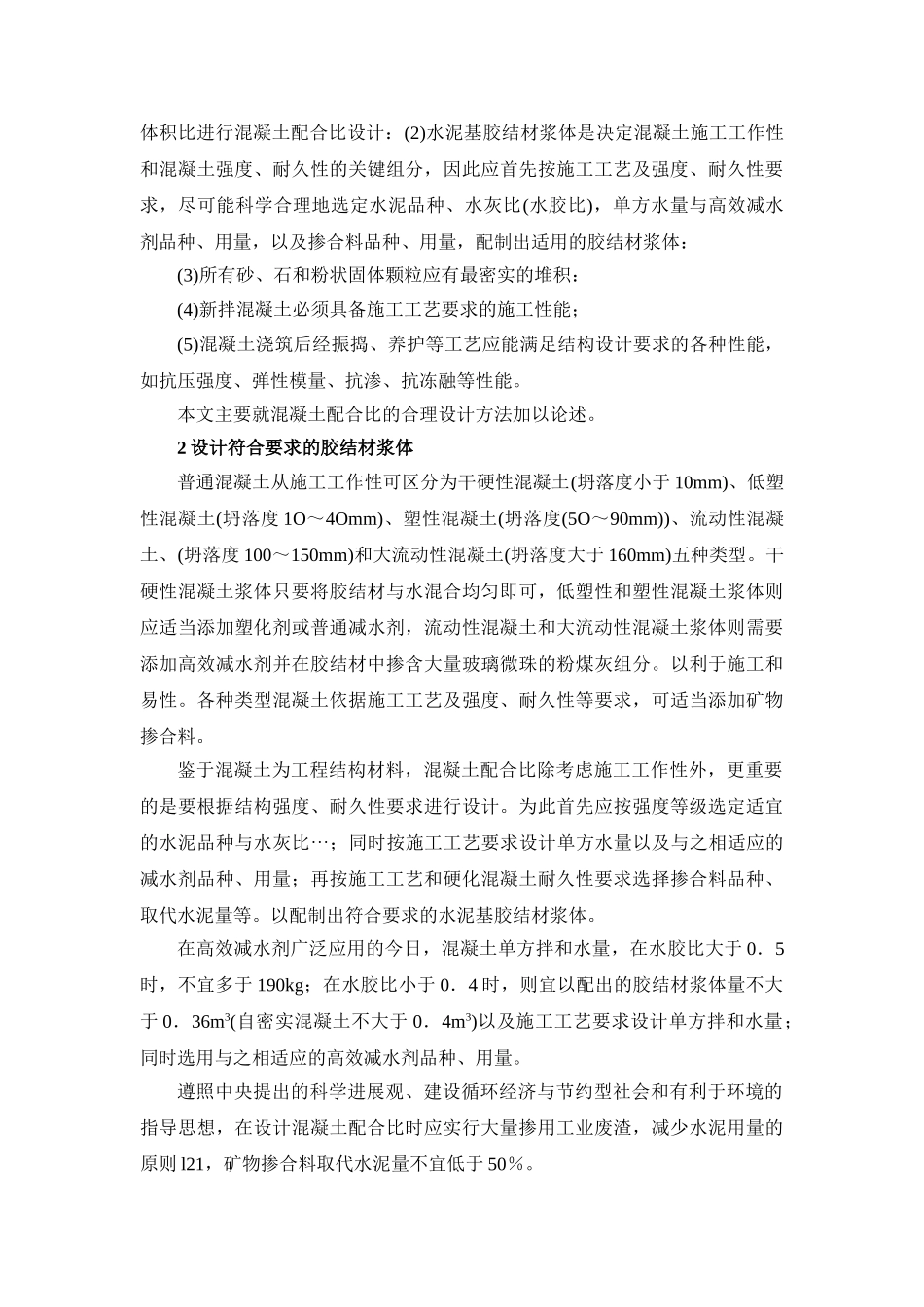

为此，设计配制优质混
