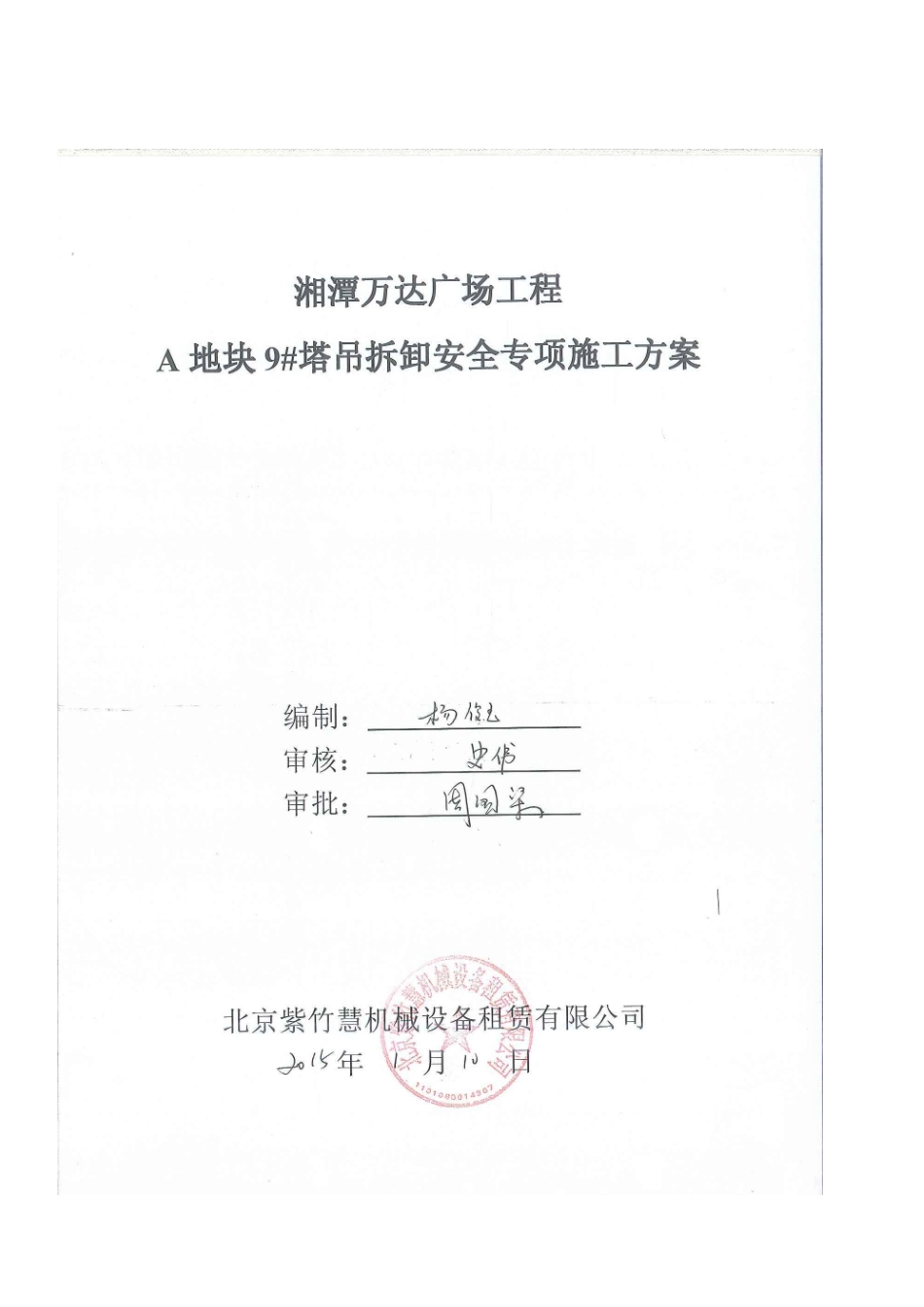

湘潭万达9#塔吊拆除安全专项施工方案

目录目录一、工程概况..............................................................3二、现场平面 .............................................................. 2 三、拆卸顺序及具体要求和质量安全保证措施 .................................. 2 四、 TC5610 塔机部件的重量和主要大型部件吊点位置 ........................... 5 五、辅助起吊型号的选择、性能、布置示意图 .................................. 5 六、作业人员配置及岗位职责 ................................................ 8 七、吊索吊具及辅助工具清单 ................................................ 9 八、重大危险源和安全控制技术措施 ......................................... 10 九、塔吊应急预案 ......................................................... 13 一、工程概况 本工程主体结构工程已基本完成，工程已进入的内装修阶段，原结构施工的塔吊已无需使用，可以进行拆卸。本次拆卸的塔吊是江汉建机的 TC5610Z-6 上回转自升式多用途塔机，自编号为 9 号，位置在 A 地块万达西侧室内步行街与商铺中间，离屋面高度为约 17M，臂长 56M，离地面高度为 49M,附着一套。本次要拆除的塔吊为江汉建机 TC5610 型塔机，基本概况如下：TC5610 塔式起重机性能参数表名 称参 数名 称参 数设备型号TC5610最大起重量6 吨制造厂家江汉建机独立式安装高度40 米合格证机号附着式安装高度140 米最大幅度56 米最小幅度2．5 米最大幅度起重量1．0 吨额定起重力矩630t·m起重臂长56m塔机自重52 吨电机总功率31KW（不包括顶升电机）平衡重56 米臂时 14．2 吨二、现场平面A 地块 9# 塔 吊 平面 布 置图见下图：（9#塔吊平面图）三、拆卸顺序及具体要求和质量安全保证措施3.1拆卸顺序塔机拆卸顺序：1、降节——2、拆除附着（循环步骤 1、2 直至降至距离地面 17 米）——拆除3 块平衡重保留 1 块 2.2T 的配重——拆卸起重臂——拆卸一块 2.2 平衡重 ——拆卸塔冒——拆卸回转总成——拆卸爬山架及塔身。3.2 拆卸总体要求：3.2.1 塔机拆塔之前，顶升机构由于长期停止使用，应对各机构特别是顶升机构进行保养和试运转;3.2.2 在试运转过程中，应有目的地对限位器，回转机构的制动器等进行可靠性检查;3.2.3 在塔机标准节 E 已拆出，但下支座与塔身还没有用 M30 高强螺栓连接好之前，严禁使...
