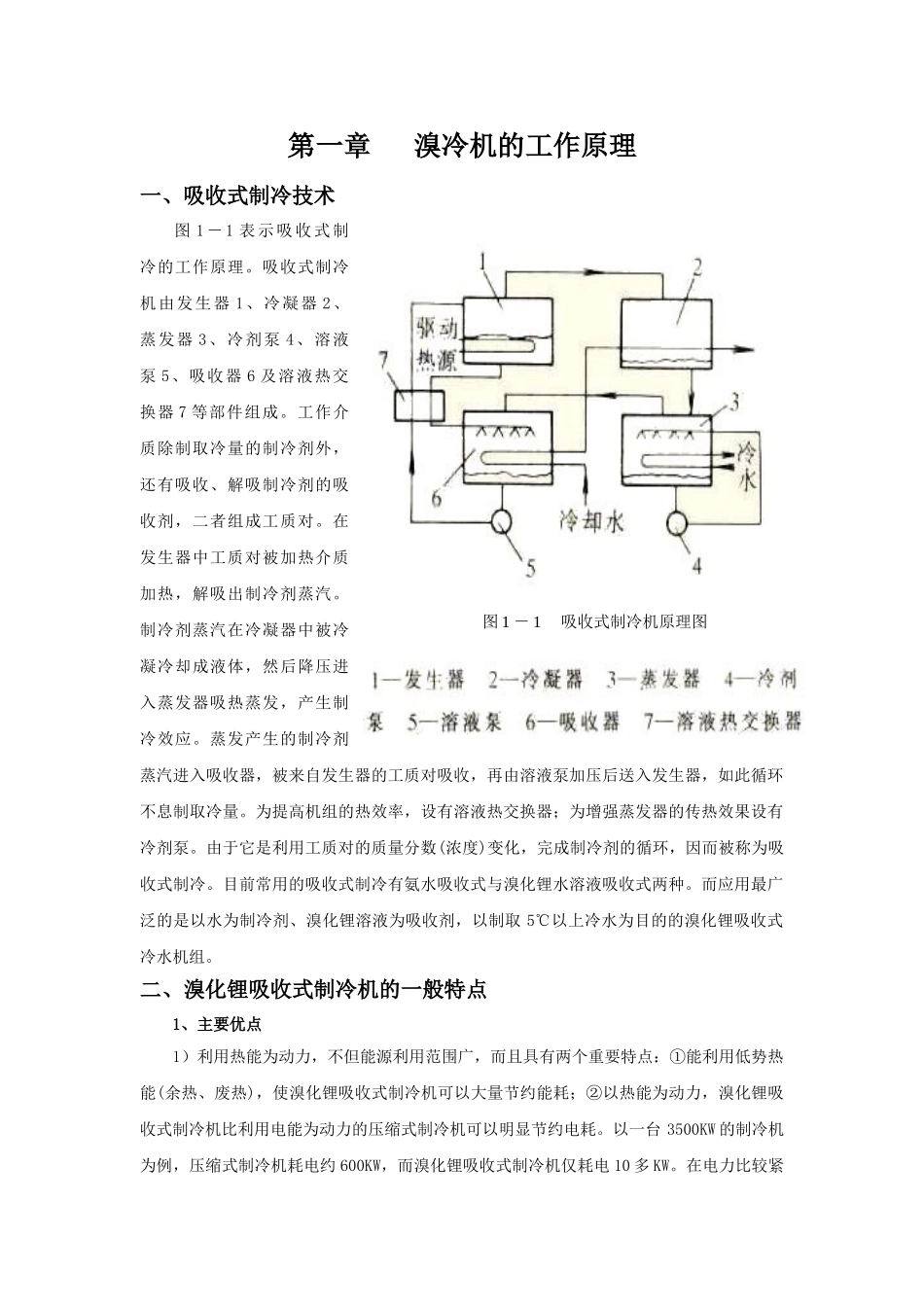

第一章 溴冷机的工作原理一、吸收式制冷技术图 1－1 表示吸收式制冷的工作原理。吸收式制冷机由发生器 1、冷凝器 2、蒸发器 3、冷剂泵 4、溶液泵 5、吸收器 6 及溶液热交换器 7 等部件组成。工作介质除制取冷量的制冷剂外，还有吸收、解吸制冷剂的吸收剂，二者组成工质对。在发生器中工质对被加热介质加热，解吸出制冷剂蒸汽。制冷剂蒸汽在冷凝器中被冷凝冷却成液体，然后降压进入蒸发器吸热蒸发，产生制冷效应。蒸发产生的制冷剂蒸汽进入吸收器，被来自发生器的工质对吸收，再由溶液泵加压后送入发生器，如此循环不息制取冷量。为提高机组的热效率，设有溶液热交换器；为增强蒸发器的传热效果设有冷剂泵。由于它是利用工质对的质量分数(浓度)变化，完成制冷剂的循环，因而被称为吸收式制冷。目前常用的吸收式制冷有氨水吸收式与溴化锂水溶液吸收式两种。而应用最广泛的是以水为制冷剂、溴化锂溶液为吸收剂，以制取 5℃以上冷水为目的的溴化锂吸收式冷水机组。二、溴化锂吸收式制冷机的一般特点1、主要优点1）利用热能为动力，不但能源利用范围广，而且具有两个重要特点：①能利用低势热能(余热、废热)，使溴化锂吸收式制冷机可以大量节约能耗；②以热能为动力，溴化锂吸收式制冷机比利用电能为动力的压缩式制冷机可以明显节约电耗。以一台 3500KW 的制冷机为例，压缩式制冷机耗电约 600KW，而溴化锂吸收式制冷机仅耗电 10 多 KW。在电力比较紧图 1 － 1 吸收式制冷机原理图缺的地区，使用这种机型有着现实意义。2）运转宁静，整个机组除功率较小的屏蔽泵外，无其他运动部件，噪声值仅 75－80dB(A)。3）以溴化锂水溶液为工质，无臭、无毒，有利于满足环保要求。特别是蒙特利尔协议书签订后，国际止禁用氟氯烃化合物，迫切要求寻找代用工质。除对新工质的开发讨论外对不含氟氯烃化合物的溴化锂水溶液的进展更加重视。4）制冷机在真空状态下运行，无高压爆炸危险，安全可靠。5）制冷量调节范围广。在 20－100%的负荷内可进行冷量的无级调节，并且随着负荷的变化调节溶液循环量，有着优良的调节特性。6）对安装基础的要求低。无需特别的机座，可安装在室内、室外，甚至地下室、屋顶上。2、主要缺点1）腐蚀性强。溴化锂水溶液对普通碳钢有较强的腐蚀性，不仅影响到机组的性能与正常运行，而且影响到机组的寿命。因此对所用材料有较高的抗腐蚀性要求。2）对气密性的要求高。实践证明，即使漏入微量的空气也会影响机组的性能。...
