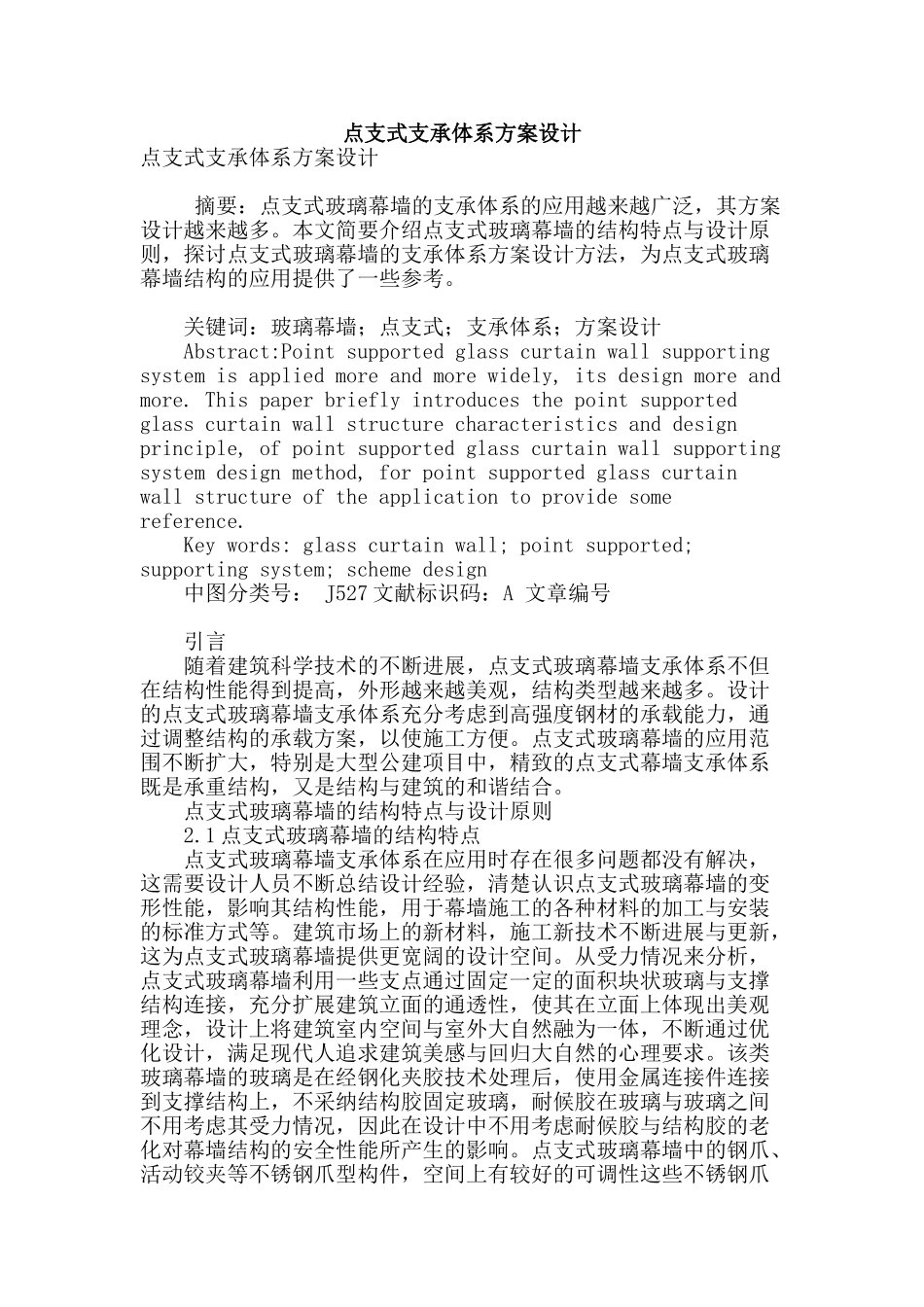

点支式支承体系方案设计VIP专享

点支式支承体系方案设计点支式支承体系方案设计 摘要：点支式玻璃幕墙的支承体系的应用越来越广泛，其方案设计越来越多。本文简要介绍点支式玻璃幕墙的结构特点与设计原则，探讨点支式玻璃幕墙的支承体系方案设计方法，为点支式玻璃幕墙结构的应用提供了一些参考。 关键词：玻璃幕墙；点支式；支承体系；方案设计 Abstract:Point supported glass curtain wall supporting system is applied more and more widely, its design more and more. This paper briefly introduces the point supported glass curtain wall structure characteristics and design principle, of point supported glass curtain wall supporting system design method, for point supported glass curtain wall structure of the application to provide some reference. Key words: glass curtain wall; point supported; supporting system; scheme design 中图分类号： J527 文献标识码：A 文章编号 引言 随着建筑科学技术的不断进展，点支式玻璃幕墙支承体系不但在结构性能得到提高，外形越来越美观，结构类型越来越多。设计的点支式玻璃幕墙支承体系充分考虑到高强度钢材的承载能力，通过调整结构的承载方案，以使施工方便。点支式玻璃幕墙的应用范围不断扩大，特别是大型公建项目中，精致的点支式幕墙支承体系既是承重结构，又是结构与建筑的和谐结合。 点支式玻璃幕墙的结构特点与设计原则 2.1 点支式玻璃幕墙的结构特点 点支式玻璃幕墙支承体系在应用时存在很多问题都没有解决，这需要设计人员不断总结设计经验，清楚认识点支式玻璃幕墙的变形性能，影响其结构性能，用于幕墙施工的各种材料的加工与安装的标准方式等。建筑市场上的新材料，施工新技术不断进展与更新，这为点支式玻璃幕墙提供更宽阔的设计空间。从受力情况来分析，点支式玻璃幕墙利用一些支点通过固定一定的面积块状玻璃与支撑结构连接，充分扩展建筑立面的通透性，使其在立面上体现出美观理念，设计上将建筑室内空间与室外大自然融为一体，不断通过优化设计，满足现代人追求建筑美感与回归大自然的心理要求。该类玻璃幕墙的玻璃是在经钢化夹胶技术处理后，使用金属连接件连接到支撑结构上，不采纳结构胶固定玻璃，耐候胶在玻璃与玻璃之间不用考虑其受力情况，因此在设计中不用考虑耐候胶与结构胶的老化对幕墙结...
