热力公司锅炉迁移安装施工组织设计

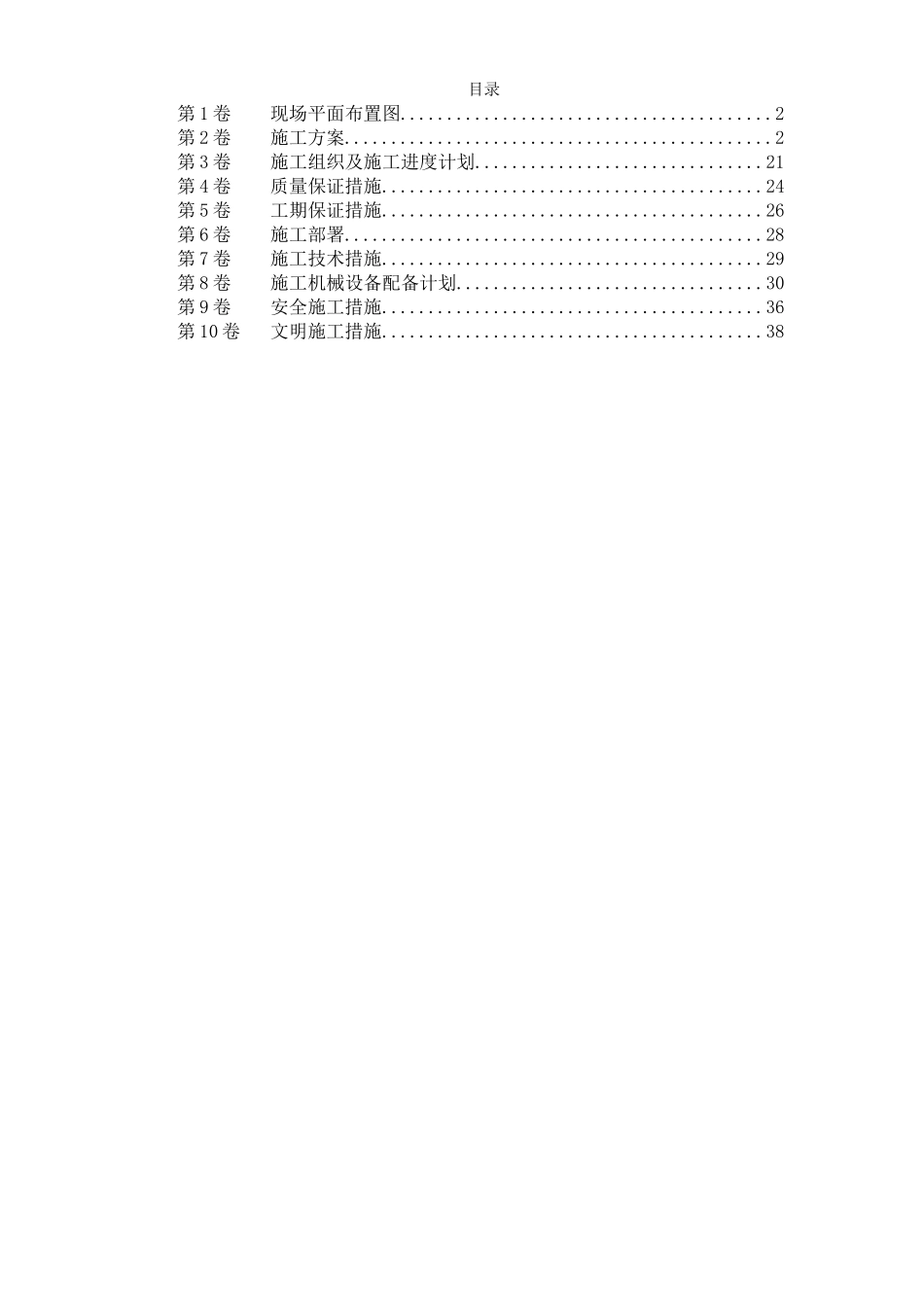

目录第 1 卷现场平面布置图........................................2第 2 卷施工方案..............................................2第 3 卷施工组织及施工进度计划...............................21第 4 卷质量保证措施.........................................24第 5 卷工期保证措施.........................................26第 6 卷施工部署.............................................28第 7 卷施工技术措施.........................................29第 8 卷施工机械设备配备计划.................................30第 9 卷安全施工措施.........................................36第 10 卷文明施工措施.........................................38现场平面布置图1、施工现场临设布置在指定地点，施工现场临设搭建在施工现场附近，临设设办公室、现场材料仓库、制作车间和机加车间，生活设施、现场设施在施工人员正式进场前完工，施工现场用水、用电的引入法律规范架设并装表计量。现场材料堆放库和机加工车间要安全、洁净。2、施工用电严格根据《施工现场临时用电安全技术法律规范》。执行，以及文明施工场地的管理规定标准，实行三相五线制，三级配电两级保护，一机、一闸、一开关。电闸箱符合标准要求，漏电保护器按规定配备，具体安排见总平面图。施工方案1、锅炉概况：所迁移锅炉型号为 14DC/HW/1000，该锅炉于 1999 年由我公司安装运行至今。锅炉主要技术经济指标和有关数据如下：额定热效率：14 MW额定出水温度：115oC额定回水温度：70oC额定工作压力：1.0 Mpa循环水量：267.5t/h设计煤种：烟煤、无烟煤、贫煤设计效率：81％烟尘初始排放浓度 1800mg/Nm3林格曼黑度级：<1锅炉外形尺寸：9692*6973*4370本体重量(kg)：64030 锅炉炉排重量(kg)：33687 2 、基础施工及炉子设备拆运 （1）、基础工程先行进行基础开挖处理和基础浇筑，锅炉基础在五天内完成后进行养生。 （2）、拆除工作组织专业人员分两组进行，第一组负责本体拆除。第二组负责辅机、泵、交换器、除氧器、除污器等拆除，计划在 12 天内完成。（3）、拆除到第七天开始运输，运输时对炉排和上下锅筒采纳平板拖车进行。其他设备部件用加长汽车，吊装最大件采纳 40T 吊车进行。 3 、受压部件拆除 （1）、受压部件拆除原则上按太原锅炉厂移装方案分为 4 部分。 （2）、拆除步骤： ① 与炉体连接的管路、线路及其仪...
