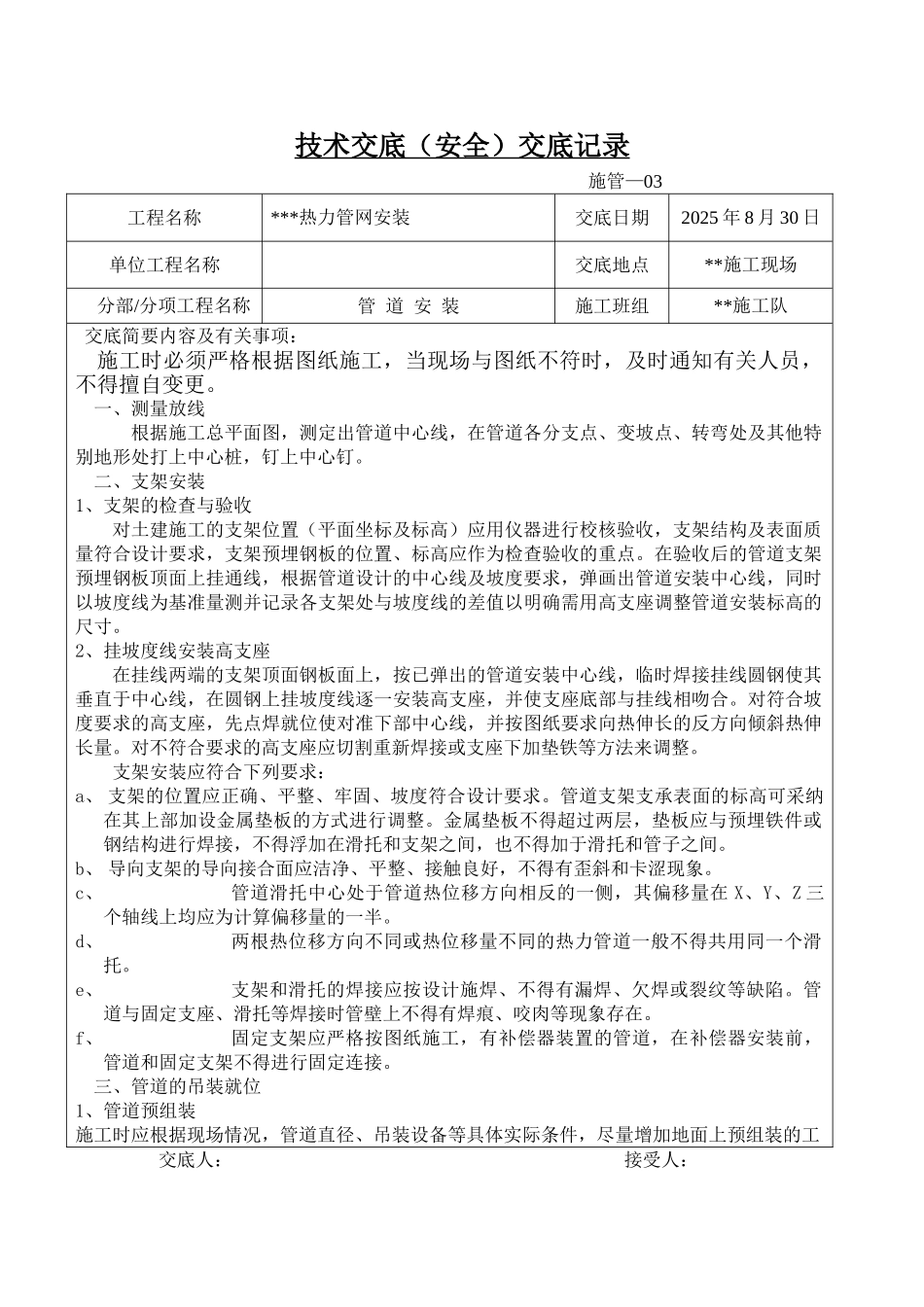

技术交底（安全）交底记录 施管—03工程名称***热力管网安装交底日期2025 年 8 月 30 日单位工程名称交底地点**施工现场分部/分项工程名称管 道 安 装施工班组**施工队 交底简要内容及有关事项：施工时必须严格根据图纸施工，当现场与图纸不符时，及时通知有关人员，不得擅自变更。一、测量放线根据施工总平面图，测定出管道中心线，在管道各分支点、变坡点、转弯处及其他特别地形处打上中心桩，钉上中心钉。二、支架安装1、支架的检查与验收对土建施工的支架位置（平面坐标及标高）应用仪器进行校核验收，支架结构及表面质量符合设计要求，支架预埋钢板的位置、标高应作为检查验收的重点。在验收后的管道支架预埋钢板顶面上挂通线，根据管道设计的中心线及坡度要求，弹画出管道安装中心线，同时以坡度线为基准量测并记录各支架处与坡度线的差值以明确需用高支座调整管道安装标高的尺寸。2、挂坡度线安装高支座在挂线两端的支架顶面钢板面上，按已弹出的管道安装中心线，临时焊接挂线圆钢使其垂直于中心线，在圆钢上挂坡度线逐一安装高支座，并使支座底部与挂线相吻合。对符合坡度要求的高支座，先点焊就位使对准下部中心线，并按图纸要求向热伸长的反方向倾斜热伸长量。对不符合要求的高支座应切割重新焊接或支座下加垫铁等方法来调整。支架安装应符合下列要求：a、 支架的位置应正确、平整、牢固、坡度符合设计要求。管道支架支承表面的标高可采纳在其上部加设金属垫板的方式进行调整。金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接，不得浮加在滑托和支架之间，也不得加于滑托和管子之间。b、 导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡涩现象。c、管道滑托中心处于管道热位移方向相反的一侧，其偏移量在 X、Y、Z 三个轴线上均应为计算偏移量的一半。d、两根热位移方向不同或热位移量不同的热力管道一般不得共用同一个滑托。e、支架和滑托的焊接应按设计施焊、不得有漏焊、欠焊或裂纹等缺陷。管道与固定支座、滑托等焊接时管壁上不得有焊痕、咬肉等现象存在。f、固定支架应严格按图纸施工，有补偿器装置的管道，在补偿器安装前，管道和固定支架不得进行固定连接。三、管道的吊装就位1、管道预组装施工时应根据现场情况，管道直径、吊装设备等具体实际条件，尽量增加地面上预组装的工 交底人： 接受人：技术交底（安全）交底记录 施管—03工程名称**热力管网安装交底日期2025 年 8 月 30 日...
