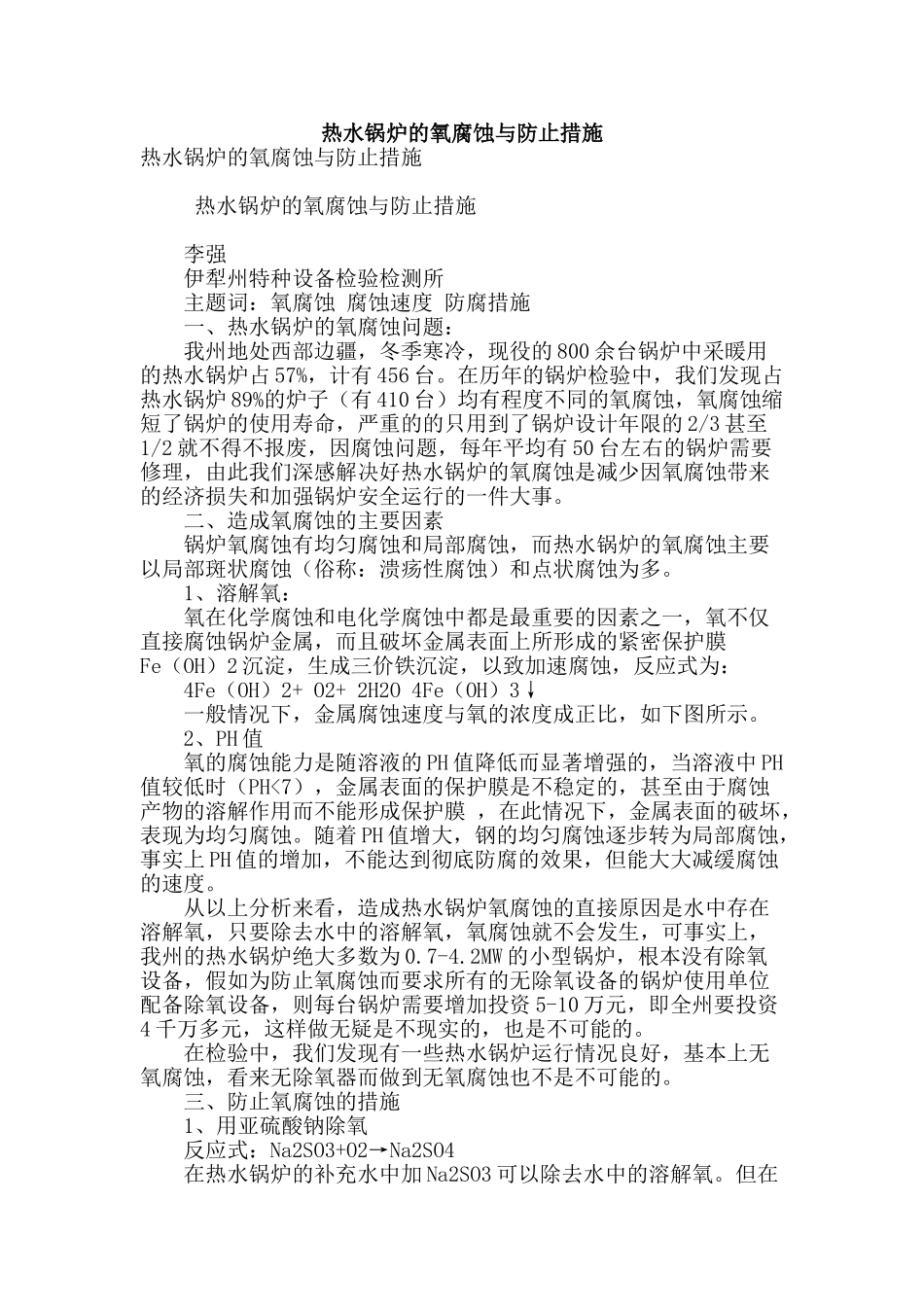

热水锅炉的氧腐蚀与防止措施热水锅炉的氧腐蚀与防止措施 热水锅炉的氧腐蚀与防止措施 李强 伊犁州特种设备检验检测所 主题词：氧腐蚀 腐蚀速度 防腐措施 一、热水锅炉的氧腐蚀问题： 我州地处西部边疆，冬季寒冷，现役的 800 余台锅炉中采暖用的热水锅炉占 57%，计有 456 台。在历年的锅炉检验中，我们发现占热水锅炉 89%的炉子（有 410 台）均有程度不同的氧腐蚀，氧腐蚀缩短了锅炉的使用寿命，严重的的只用到了锅炉设计年限的 2/3 甚至1/2 就不得不报废，因腐蚀问题，每年平均有 50 台左右的锅炉需要修理，由此我们深感解决好热水锅炉的氧腐蚀是减少因氧腐蚀带来的经济损失和加强锅炉安全运行的一件大事。 二、造成氧腐蚀的主要因素 锅炉氧腐蚀有均匀腐蚀和局部腐蚀，而热水锅炉的氧腐蚀主要以局部斑状腐蚀（俗称：溃疡性腐蚀）和点状腐蚀为多。 1、溶解氧： 氧在化学腐蚀和电化学腐蚀中都是最重要的因素之一，氧不仅直接腐蚀锅炉金属，而且破坏金属表面上所形成的紧密保护膜Fe（OH）2 沉淀，生成三价铁沉淀，以致加速腐蚀，反应式为： 4Fe（OH）2+ O2+ 2H2O 4Fe（OH）3↓ 一般情况下，金属腐蚀速度与氧的浓度成正比，如下图所示。 2、PH 值 氧的腐蚀能力是随溶液的 PH 值降低而显著增强的，当溶液中 PH值较低时（PH<7），金属表面的保护膜是不稳定的，甚至由于腐蚀产物的溶解作用而不能形成保护膜 ，在此情况下，金属表面的破坏，表现为均匀腐蚀。随着 PH 值增大，钢的均匀腐蚀逐步转为局部腐蚀，事实上 PH 值的增加，不能达到彻底防腐的效果，但能大大减缓腐蚀的速度。 从以上分析来看，造成热水锅炉氧腐蚀的直接原因是水中存在溶解氧，只要除去水中的溶解氧，氧腐蚀就不会发生，可事实上，我州的热水锅炉绝大多数为 0.7-4.2MW 的小型锅炉，根本没有除氧设备，假如为防止氧腐蚀而要求所有的无除氧设备的锅炉使用单位配备除氧设备，则每台锅炉需要增加投资 5-10 万元，即全州要投资4 千万多元，这样做无疑是不现实的，也是不可能的。 在检验中，我们发现有一些热水锅炉运行情况良好，基本上无氧腐蚀，看来无除氧器而做到无氧腐蚀也不是不可能的。 三、防止氧腐蚀的措施 1、用亚硫酸钠除氧 反应式：Na2SO3+O2→Na2SO4 在热水锅炉的补充水中加 Na2SO3 可以除去水中的溶解氧。但在实际应用中，因水温较低，反应速度缓慢，在不能保证反应时间的情况下，其除氧效果不很理想，但在一定程度上...
