热电厂锅炉平台扶梯安装作业指导书VIP专享

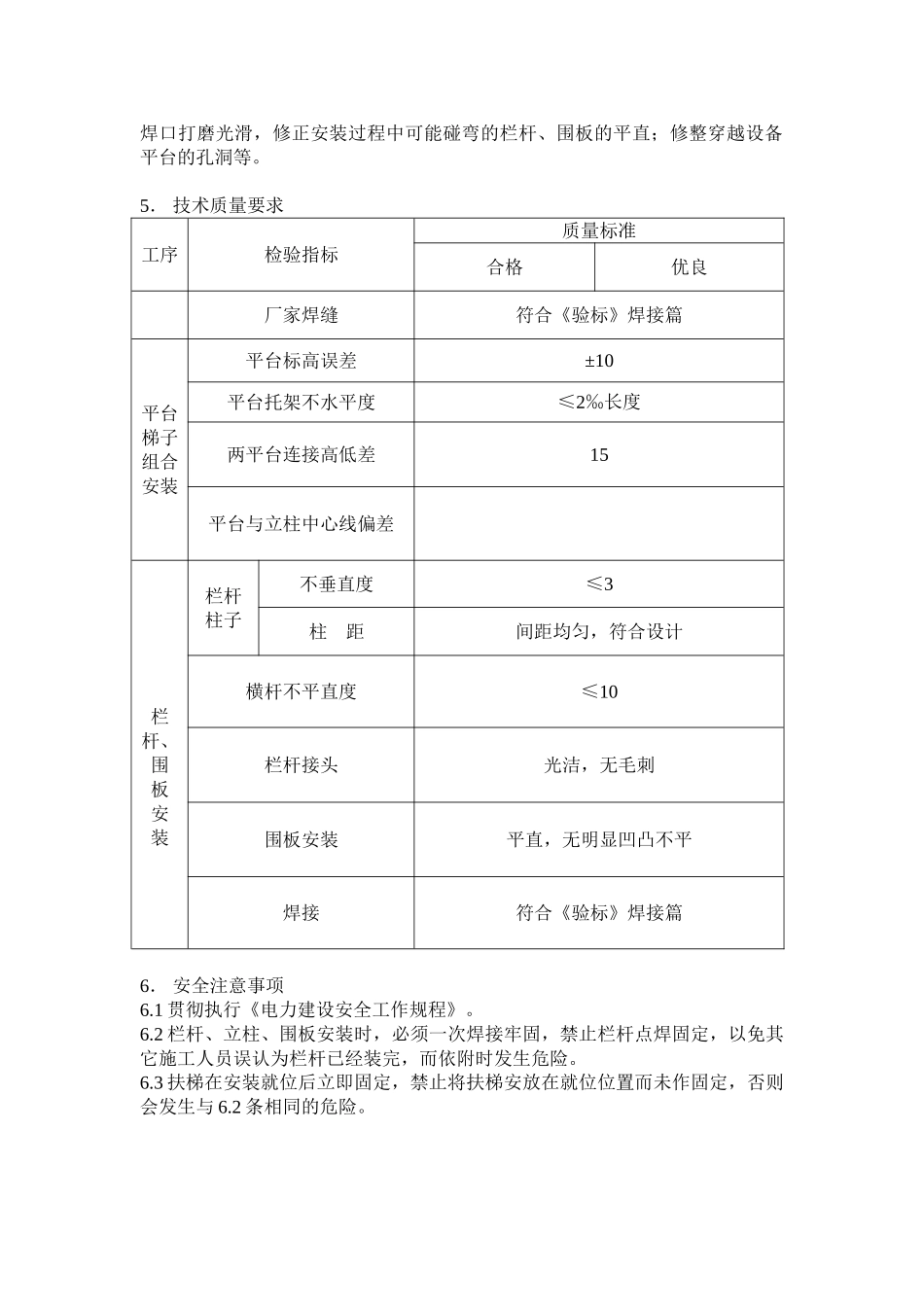

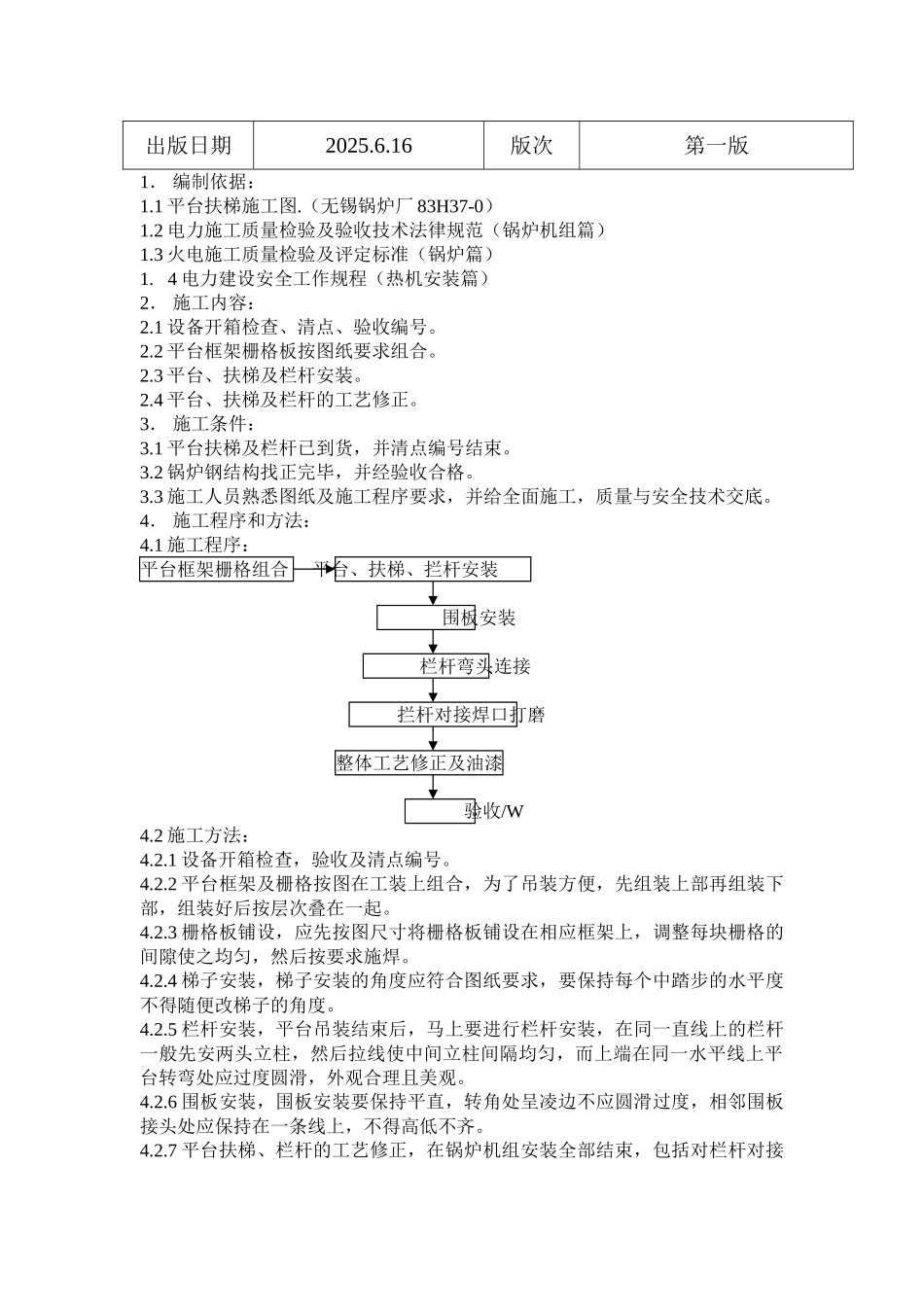

作 业 指 导 书工程名称：XX 热电有限公司 4#炉扩建工程编 号： 006作业项目名称：平台扶梯安装作业指导书编制单位：江苏 XX 建设工程集团有限公司编 写： XXX 日 期：2025.6.16审 核： XXX 日 期：2025.6.16批 准： XXX 日 期：2025.6.16出版日期2025.6.16版次第一版1． 编制依据：1.1 平台扶梯施工图.（无锡锅炉厂 83H37-0）1.2 电力施工质量检验及验收技术法律规范（锅炉机组篇）1.3 火电施工质量检验及评定标准（锅炉篇）1. 4 电力建设安全工作规程（热机安装篇）2． 施工内容：2.1 设备开箱检查、清点、验收编号。2.2 平台框架栅格板按图纸要求组合。2.3 平台、扶梯及栏杆安装。2.4 平台、扶梯及栏杆的工艺修正。3． 施工条件：3.1 平台扶梯及栏杆已到货，并清点编号结束。3.2 锅炉钢结构找正完毕，并经验收合格。3.3 施工人员熟悉图纸及施工程序要求，并给全面施工，质量与安全技术交底。4． 施工程序和方法：4.1 施工程序：平台框架栅格组合 平台、扶梯、拦杆安装围板安装栏杆弯头连接拦杆对接焊口打磨整体工艺修正及油漆验收/W4.2 施工方法：4.2.1 设备开箱检查，验收及清点编号。4.2.2 平台框架及栅格按图在工装上组合，为了吊装方便，先组装上部再组装下部，组装好后按层次叠在一起。4.2.3 栅格板铺设，应先按图尺寸将栅格板铺设在相应框架上，调整每块栅格的间隙使之均匀，然后按要求施焊。4.2.4 梯子安装，梯子安装的角度应符合图纸要求，要保持每个中踏步的水平度不得随便改梯子的角度。4.2.5 栏杆安装，平台吊装结束后，马上要进行栏杆安装，在同一直线上的栏杆一般先安两头立柱，然后拉线使中间立柱间隔均匀，而上端在同一水平线上平台转弯处应过度圆滑，外观合理且美观。4.2.6 围板安装，围板安装要保持平直，转角处呈凌边不应圆滑过度，相邻围板接头处应保持在一条线上，不得高低不齐。4.2.7 平台扶梯、栏杆的工艺修正，在锅炉机组安装全部结束，包括对栏杆对接焊口打磨光滑，修正安装过程中可能碰弯的栏杆、围板的平直；修整穿越设备平台的孔洞等。5． 技术质量要求工序检验指标质量标准合格优良厂家焊缝符合《验标》焊接篇平台梯子组合安装平台标高误差±10平台托架不水平度≤2‰长度两平台连接高低差15平台与立柱中心线偏差栏杆、围板安装栏杆柱子不垂直度≤3柱 距间距均匀，符合设计横杆不平直度≤10栏杆接头光洁，无毛刺围板安装平直，无明显凹凸不平焊接符合《验标》焊...
